| Номер в госреестре | 86172-22 |
| Наименование СИ | Комплекс эталонный |
| Обозначение типа СИ | ЭК КВ10 |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Иркутской области" (ФБУ "Иркутский ЦСМ"), г. Иркутск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс эталонный ЭК КВ 10 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.
Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного.
Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.

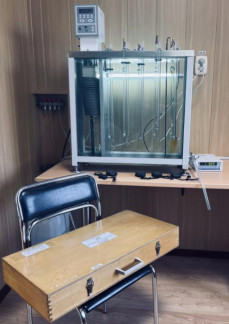

Общий вид комплекса представлен на рисунке 1.
Наименование комплекса - Комплекс эталонный ЭК КВ10, заводской номер 0001343095 и год изготовления 2021 г. приведены в документе 02570181.436614.001РЭ «Комплекс эталонный ЭК КВ 10. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).
Знак поверки наносится на свидетельство о поверке (при его оформлении).
Пломбирование комплекса эталонного не предусмотрено.
Таблица 1 - Состав ЭК КВ10
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Комплекс эталонный, в составе: | ЭК КВ10 | 1 шт. |
| Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 84097-21 | - | 9 шт. |
| Секундомеры электронные, регистрационный номер 44154-10 | Интеграл С-01 | 4 шт. |
Термометр цифровой эталонный, регистрационный номер 40719-15
Термометр сопротивления платиновый вибропрочный эталонный, регистрационный номер 32777-06_
ПТСВ-4-2
1 шт.
Термостат жидкостный
ВИС-Т-06
1 шт.
Вспомогательное оборудование
1 комп.
Примечания:
1. Допускается замена вискозиметров стеклянных капиллярных эталонных, термометра цифрового эталонного, термометра сопротивления платинового вибропрочного эталонного и секундомеров электронных на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице, при условии, что владелец ЭК КВ 10 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ 10 как их неотъемлемая часть.
2. Допускается замена термостата на аналогичный с метрологическими характеристиками не хуже, чем у термостата, указанного в таблице, при условии, что владелец ЭК КВ10 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ10 как их неотъемлемая часть.
Рисунок 2 - Маркировка комплекса
Метрологические и основные технические характеристики комплекса представлены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 50,00 °С, мм2/с | от 0,4 до 10000,0 |
| Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 50,00 °С, мм2/с | от 0,4 до 1000,0 включ., св. 1000,0 до 10000,0 |
| Г раницы доверительной относительной погрешности, не более, %: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ. св. 1000,0 до 10000,0 мм2/с | ±0,15 ±0,20 |
Таблица 2 - Основные технические характеристики комплекса
| Наименование характеристики | Значение |
| Условия эксплуатации комплекса: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +22 от 30 до 80 от 84,0 до 106,7 |
| Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
| Средний срок службы, лет Наработка до отказа, ч, не более | 24 30000 |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации 02570181.436614.001РЭ типографическим способом.
Таблица 4 - Комплектность ЭК КВ10
| Наименование | Обозначение | Количество |
| Комплекс эталонный | ЭК КВ10 | 1 шт. |
| Комплекс эталонный ЭК КВ 10. Руководство по эксплуатации | 02570181.436614.001РЭ | 1 экз. |
приведены в п. 2 документа 02570181.436614.001РЭ «Комплекс эталонный ЭК КВ10. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.
Правообладатель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Иркутской области» (ФБУ «Иркутский ЦСМ»)
ИНН 3808001762
Адрес: 664011, Россия, Иркутская область, город Иркутск, улица Чехова, 8 Телефон: (3955) 95-70-39 Web сайт: www.ircsm.ru E-mail: info@csm.irkutsk.ru
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
