Государственный реестр средств измерений

Комплекс эталонный ЭК КВ6, 86173-22

86173-22
Комплекс эталонный ЭК КВ6 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Карточка СИ
Номер в госреестре 86173-22
Наименование СИ Комплекс эталонный
Обозначение типа СИ ЭК КВ6
Изготовитель Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Рязанской области" (ФБУ "Рязанский ЦСМ"), г. Рязань
Год регистрации 2022
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплекс эталонный ЭК КВ6 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.

Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.

Описание

Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного или частотомера электронно-счетного.

Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.

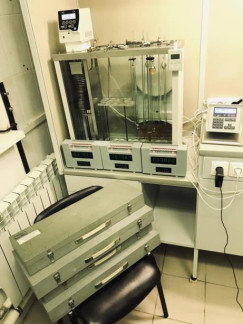

Общий вид комплекса представлен на рисунке 1.

Наименование комплекса - Комплекс эталонный ЭК КВ6, заводской номер РЦСМ6 и год изготовления 2021 г. приведены в документе ФХСИ.414117.001РЭ «Комплекс эталонный ЭК КВ6. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).

Знак поверки наносится на свидетельство о поверке (при его оформлении). Пломбирование комплекса эталонного не предусмотрено.

Таблица 1 - Состав ЭК КВ6

Наименование

Обозначение

Количество

1

2

3

Комплекс эталонный, в составе:

ЭК КВ 6

1 шт.

Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 83315-21

-

18 шт.

1

2

3

Термометр сопротивления платиновый вибропрочный, регистрационный номер 49400-12

ПТСВ-2К-1

1 шт.

Преобразователь сигналов ТС и ТП прецизионный, регистрационный номер 23245-08

ТЕРКОН

1 шт.

Секундомеры электронные с таймерным выходом, регистрационный номер 65349-16

СТЦ-2М

3 шт.

Термостат жидкостный

ВИС-Т-06

1 шт.

Вспомогательное оборудование

-

1 комп.

Примечания:

1.    Допускается замена вискозиметров стеклянных капиллярных эталонных, термометра сопротивления платинового вибропрочного, преобразователя сигналов ТП и ТП прецизионного, секундомеров электронных с таймерным выходом на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице, при условии, что владелец ЭК КВ6 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ6 как их неотъемлемая часть.

2.    Допускается замена термостата на аналогичный с метрологическими характеристиками не хуже, чем у термостата, указанного в таблице, при условии, что владелец ЭК КВ6 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ6 как их неотъемлемая часть.

Рисунок 2 - Маркировка комплекса

Технические характеристики

Метрологические и основные технические характеристики представлены в таблицах 2 и 3.

комплекса

Таблица 2 - Метрологические характеристики комплекса

Наименование характеристики

Значение

Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 15,00 °С до 50,00 °С, мм2/с

от 0,4 до 34000,0

Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 50,00 °С, мм2/с

от 0,4 до 1000,0 включ., св. 1000,0 до 20000,0 включ., св. 20000,0 до 34000,0

Границы доверительной относительной погрешности, %, не более:

в поддиапазоне значений кинематической вязкости

от 0,4 до 1000,0 мм2/с включ.

св. 1000,0 до 20000,0 мм2/с включ.

св. 20000,0 до 34000,0 мм2/с включ.

±0,15

±0,20

±0,25

Таблица 3 - Основные технические характеристики комплекса

Наименование характеристики

Значение

Условия эксплуатации комплекса:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от +18 до +22 от 30 до 80 от 84,0 до 106,7

Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В

от 198 до 242

Средний срок службы, лет Наработка до отказа, ч, не более

24

30000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ФХСИ.414117.001РЭ типографическим способом.

Комплектность

В таблице 4 представлена комплектность ЭК КВ6

Таблица 4 - Комплектность ЭК КВ6

Наименование

Обозначение

Количество

Комплекс эталонный

ЭК КВ 6

1 шт.

Комплекс эталонный ЭК КВ 6. Руководство по эксплуатации

ФХСИ.414117.001РЭ

1 экз.

Сведения о методах измерений

приведены в п. 2 документа ФХСИ.414117.001РЭ «Комплекс эталонный ЭК КВ6. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622

Правообладатель

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Рязанской области" (ФБУ "Рязанский ЦСМ") ИНН 6230004748

Адрес: 390011, Россия, г. Рязань, Старообрядческий проезд, д. 5 Телефон: (4912) 44-55-84 Web сайт: www.rcsm-ryazan.ru E-mail: asu@rcsm-ryazan.ru

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 05.11.2024
