| Номер в госреестре | 86177-22 |
| Наименование СИ | Установки поверочные передвижные |
| Обозначение типа СИ | УЭМ-01 |
| Изготовитель | Общество с ограниченной ответственностью "Автоматизация и Метрология" (ООО "Автоматизация и Метрология"), г. Тюмень |
| Год регистрации | 2022 |
| Срок свидетельства | 18.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные передвижные УЭМ-01 (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости при проведении исследований, испытаний, поверки и калибровки средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости.
Принцип действия установок основан на воспроизведении единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, автоматизированной системы измерений, управления и контроля и измерении расхода и количества жидкости в потоке средствами измерений.
Установки состоят из средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, температуры и давления жидкости, системы хранения и подготовки жидкости, системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.
В качестве средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости в составе установок применяются расходомеры (в том числе счетчики жидкости, расходомеры-счетчики жидкости, счетчики-расходомеры жидкости, преобразователи массового и объемного расхода жидкости) следующих изготовителей: «Technologias de Flujo», «Emerson Process Management Flow Technologies», «Emerson Process Management Flow B.V.», «Emerson Process Management / Micro Motion Inc.», «Emerson SRL», «Micro Motion Inc.», «F-R Tecnologias de Flujo, S.A. de C.V.», «Emerson Process Management Flow Technologies Co., Ltd.», АО «Промышленная группа «Метран», «Fisher-Rosemount», «Endress+Hauser Flowtec AG», «Endress+Hauser GmbH + Co. KG», «Endress+Hauser», ООО «ЭлМетро Групп», ЗАО «Электронные и механические измерительные системы».
В качестве средств измерений температуры в составе установок применяются преобразователи температуры (термопреобразователи, измерительные преобразователи, термосопротивления, преобразователи сопротивления) следующих изготовителей: «Emerson Process Management / Rosemount Temperature GmbH», «Rosemount, Inc», «Fisher-Rosemount», «Beijing Rosemount Far East Instrument Co., Ltd.», «Emerson Process Management GmbH & Co. OHG», «Emerson Process Management Asia Pacific Pte Ltd.», «Fisher-Rosemount MFG GmbH & Co. OHG», «Fisher-Rosemount Singapore Pte Ltd.», АО «Промышленная группа «Метран», «JUMO GmbH & Co. KG», ООО Фирма «ЮМО», «Jumo Mess - und Regeltechnik AG», Обособленное подразделение «ЮМО-ТЕРМ» ООО Фирмы «ЮМО», ООО НПП «ЭЛЕМЕР».
В качестве средств измерений давления в составе установок применяются преобразователи давления измерительные (датчики давления) изготовителей: «Rosemount, Inc», «Fisher-Rosemount», «Beijing Rosemount Far East Instrument Co., Ltd.», «Emerson Process Management GmbH & Co. OHG», «Emerson Process Management Asia Pacific Pte Ltd.», «Fisher-Rosemount MFG GmbH & Co. OHG», «Fisher-Rosemount Singapore Pte Ltd.», АО «Промышленная группа «Метран», ЗАО «Электронные и механические измерительные системы» ООО НПП «ЭЛЕМЕР», «Yokogawa Electric Corporation», «Yokogawa Electric China Co., Ltd.».
Жидкость, посредством системы создания и регулирования расхода жидкости из системы хранения и подготовки жидкости, подается в гидравлический тракт рабочего контура установки, проходит через поверяемое средство измерений, средства измерений давления и температуры жидкости, счетчики-расходомеры установок и далее направляется обратно в систему хранения и подготовки жидкости. Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.

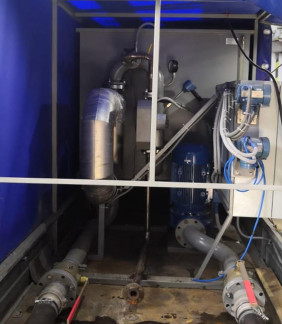

Общий вид установок представлен на рисунке 1. Цвет, габаритные размеры и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документации.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Заводской номер в цифровом виде наносится на маркировочную табличку, закрепленную на емкости для хранения жидкости, методом лазерной гравировки
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Программное обеспечение установок автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения юстировок, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установок, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, автоматизированной системы измерений, управления и контроля, обеспечение диагностики.
В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Метрологические характеристики установок нормированы с учетом влияния программного обеспечения.
Программное обеспечение установок разделяется на метрологически значимую и метрологически незначимую части.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | METROLOGY MOBILE |
| Номер версии (идентификационный номер) ПО | не ниже MV v1.0 |
| Цифровой идентификатор ПО | - |
Конструкция установок исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (воспроизведения) массового и объемного расходов жидкости, т/ч (м3/ч) | от 0,8 до 130 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) массы и объема жидкости в потоке, массового и объемного расходов жидкости, % | ±0,066 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | жидкость (вода питьевая, нефть, нефтепродукты) |
| Температура измеряемой среды, °С | от +5 до +45 |
| Избыточное давление измеряемой среды, МПа, не более | 1,6 |
| Параметры электрического питания: - напряжение питания, В - частота, Гц | 380±38 50±0,4 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от +5 до +45 от 30 до 80 от 84 до 106 |
| Средний срок службы установки, лет Средняя наработка на отказ, ч | 10 20000 |
наносится на маркировочную табличку, закрепленную на емкости для хранения жидкости, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная передвижная | УЭМ-01 | 1 шт. |
| Паспорт | 2899-007-20401066 ПС | 1 экз. |
| Руководство по эксплуатации | 2899-007-20401066 РЭ | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации 2899-00720401066 РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 2899-007-20401066-2019 Установки поверочные передвижные УЭМ-01. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Автоматизация и Метрология» (ООО «Автоматизация и Метрология»)
ИНН 7203436719
Адрес: 625031, Тюменская область, г. Тюмень, ул. Таежная, д. 12, офис 103-105 Телефон/факс: +7(3452) 54 81-20 Сайт: Ametrology.ru E-mail: ms@ametrology.ru
