| Номер в госреестре | 86178-22 |
| Наименование СИ | Расходомеры-счетчики неагрессивных газов |
| Обозначение типа СИ | PF |
| Изготовитель | "SMC Corporation", Япония |
| Год регистрации | 2022 |
| Срок свидетельства | 18.07.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики неагрессивных газов PF (далее - расходомеры) предназначены для измерений объемного расхода и объема воздуха, азота, углекислого газа, аргона и др. неагрессивных газов, приведенных к стандартным условиям по ГОСТ 2939-63.
Принцип действия расходомеров основан на термоанемометрическом методе измерений. Термоанемометрический метод измерений использует охлаждающий эффект газа, движущегося на нагретый объект. Чувствительный элемент расходомера состоит из одного или двух терморезисторов (далее-термистор), электрическое сопротивление которых изменяется в зависимости от температуры. Термистор нагревается пропусканием через него электрического тока. Температура термистора известна и поддерживается постоянной путем автоматического регулирования электрического тока, проходящего через него. Газ, обтекающий термистор, охлаждает его, и чем больше поток газа, тем сильнее охлаждающий эффект. Таким образом, мощность электрического тока зависит от массовой скорости потока газа.
Массовый расход газа определяется по известной зависимости между массовой скоростью газа и силой тока, необходимой для поддержания температуры на термисторе, и внутреннего диаметра трубопровода, где установлены термисторы.
Конструктивно расходомеры состоят из первичного преобразователя (ПП) и электронного блока (ЭБ). Первичный преобразователь представляет собой корпус с каналом для прохождения газа, в котором смонтированы термисторы. Корпус расходомера изготавливается из нержавеющей стали, латуни, алюминиевого сплава или высокопрочного пластика, окрашиваемого в цвет, принятый на производстве изготовителя. Электрические сигналы с первичного преобразователя поступают в электронный блок, где с учетом физических свойств газа, температуры и давления вычисляются объемный расход и суммарный объем газа, приведенные к стандартным условиям. Физические свойства газа вводятся в ЭБ как условно постоянные величины.
ЭБ имеет цифровой интерфейс связи и аналоговые выходы, снабжен дисплеем с жидкокристаллическим индикатором (ЖКИ) и клавиатурой, с помощью которых можно производить настройку расходомера. На дисплее индицируется информация об объемном расходе и объеме прошедшего газа, приведенных к стандартным условиям. Имеются исполнения расходомера, которые комплектуются встроенными датчиками (индикаторами) температуры и/или давления, значения которых индицируется на ЖКИ дисплея.
Электронный блок формирует во внешние цепи сигналы (в зависимости от исполнения) постоянного тока (4-20) мА и/или (1-5) или (0-10) В, пропорциональные объемному расходу газа, импульсные сигналы для суммирования прошедшего объема газа и дискретные сигналы (PNP и/или NPN и/или IO-Link), сигнализирующие о достижении заданного расхода газа.
Расходомеры выпускаются восьми серий PF2A, PF3A, PFM, PF2M, PFMB, PFMC, PF2MC, PFMV, отличающихся рабочей средой (воздух, азот, углекислой газ, аргон), диапазоном измерений объемного расхода газа, диапазоном рабочего давления измеряемой среды, погрешностью измерений, видом выходного сигнала, способом присоединения к магистрали.
В зависимости от способа монтажа электронного блока расходомеры имеют два исполнения интегральное и раздельное. В интегральном исполнении электронный блок смонтирован непосредственно на первичном преобразователе. В раздельном исполнении электронный блок монтируется отдельно от первичного преобразователя и соединяется с ним кабелем.
Расходомер серии PF3A имеет модульное исполнение, при котором обеспечивается его присоединение и демонтаж к трубопроводу с помощью входящих в состав расходомера крепежных элементов без использования дополнительного инструмента. Расходомер модульного типа представлен на рисунке 5.
Исполнение расходомера определяется в соответствии со структурой условного обозначения, приведенной на рисунке 1.
PF
ХХХ
Х
ХХХ
Х
-XXX
-ХХ
Х
Х
-Х
-Х
Направление потока
Nil- направление потока слева
направо;
R - справа налево_
Наличие калибровочного сертификата: Nil (нет); А_
Единицы измерений: Nil-функция выбора единицы измерения;
М- фиксированная единица измерения
Дополнительные опции
Выходной сигнал
Обозначение присоединительных размеров
Характеристики потока
Обозначение диапазона расхода: 01; 02; 03; 05; 06; 10; 20; 25; 30; 50; 11; 21; 51; 201; 501; 102; 202
Тип дисплея:
5-раздельное исполнение;
7- встроенное устройство отображения (ЖКИ)
8-встроенное устройство отображения (ЖКИ), дополнительно отображаются значения давления и температуры_
Серии: РF2А; РF3А; РFМ; PF2М; PFМВ; PFМС; PF2MC; PFМV
Тип расходомера
Рисунок 1- Структура условного обозначения расходомера
При установке расходомера на газопроводе необходимо обеспечить длины прямых участков перед расходомером не менее 8 внутренних диаметров его канала.
Общий вид расходомеров в зависимости от серии и исполнения представлен на рисунках 2-9.

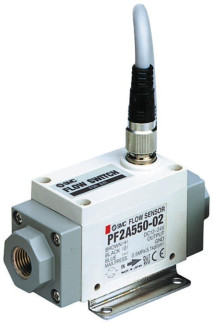

б) Интегральное исполнение Рисунок 2 — Общий вид расходомеров PF2A
а) Исполнения
701H, 702H, 703H-(L), 706H-(L), 712H-(L) б) Исполнения модульного типа 701H-(L), 702H-(L), 801H-(L), 802H-(L)
в) Монтаж расходомера модульного типа Рисунок 5 — Общий вид расходомеров PF3A
а) Раздельное исполнение
б) Интегральное исполнение Рисунок 6 — Общий вид расходомеров PF2M
а) Исполнения 7501,7102,7202 Рисунок 7 — Общий вид расходомеров PFMB
Заводской номер, состоящий из 9 знаков буквенно-цифрового кода, наносится на боковую поверхность корпуса методом гравировки. Заводской номер может иметь дополнительно знаки, отделенные от основных знаков дефисом и объединяющие расходомеры по заказу в одну партию. Места нанесения заводского номера представлены на рисунке 10.
Ограничение доступа к местам настройки и регулировки, расположенным на электронной плате внутри корпуса, осуществляется путем нанесения специальной краски на головки крепежных винтов. Пломбирование расходомера производится на заводе-изготовителе. Места пломбирования (нанесение краски на головки винтов) представлены на рисунке 11.
Расходомеры имеют встроенное программное обеспечение (ПО). Разделение ПО на метрологически значимую и метрологически незначимую части отсутствует.
Имеется защита от ввода заведомо неверных данных путем индикации сообщений об ошибках (сигналов тревоги).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1— Идентификационные данные ПО
| Идентификацион ные данные (признаки) | Значения | |||||||
| Идентификацион ное наименование ПО | PF2A software | PF3A software | PFM software | PFMB software | PFMC software | PFMV software | PF2M software | PF2MC software |
| Не отображается | ||||||||
| Номер версии (идентификацион ный номер) ПО | Не ниже 1.0 Не отображается | |||||||
Целостность ПО обеспечивается отсутствием следов вскрытия заводской пломбы (рисунок 11).
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.
Уровень защиты программного обеспечения в соответствии с Рекомендацией Р 50.2.077-2014: «средний».
Таблица 2 - Метрологические характеристики.
| Наименование характеристики | Значение | |||
| Серия | PF2A | PFMV | PF3A; PFM; PF2M; PF2MC; PFMB; PFMC | |
| Исполнение | 710; 750; 711; 721; 751; 510; 550; 511; 521; 551 | 703H; 706H; 712H | для всех исполнений | |
| Диапазон измерений объемного расхода, м3/ч | от 0,0006 до 7201} | |||
| Пределы допускаемой приведенной к диапазону измерений (ДИ) погрешности при измерении объемного расхода, приведенного к стандартным условиям (У), % | ±5 | ±2 | ±2 | ±3 |
| Пределы допускаемой относительной погрешности при измерении объема, приведенного к стандартным условиям (5), % | ( Q Л “ 4 | ^ max 1 Q J | ( Q Л _|_ 1 1 ^ max “1 Q J | ( Q Л _|_ 1 | -s^max “1 Q J | ( Q Л _|_ О | ^ max “I Q J |
| 1) - в зависимости от серии и исполнения | ||||
Таблица 3 - Основные технические характеристики расходомеров серии PF2A
| Наименование характеристики | Значение | ||||||||
| Серия расходомера | PF2A | ||||||||
| Исполнение расходомера | 710 750 | 711 721 | 751 | 510 550 | 511 | 521 551 | 703Н | 706Н | 712Н |
| Диапазон температуры измеряемой среды, оС | от 0 до +50 | ||||||||
| Диапазон избыточного давления измеряемой среды, МПа | от 0,05 до 0,5 | от 0,05 до 0,75 | от 0,05 до 0,5 | от 0,05 до 0,75 | от 0,1 до 1,5 | ||||
| Напряжение питания постоянного тока, В | 24±2,4 | ||||||||
| Потребляемый ток, мА, не более | 150 | 160 | 170 | 100 | 110 | 150 | |||
| Габаритные размеры, мм, не более длина, ширина, высота | 98; 54; 67 | 116; 54; 73 | 98; 54; 62 | 116; 54; 62 | 160; 55; 55 | 180; 65; 65 | 220; 75; 75 | ||
| Масса (без кабеля), кг, не более | 0,3 | 0,3 | 0,2 | 0,3 | 1,1 | 1,3 | 2,0 | ||
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от 0 до + 50 от 35 до 85 от 84 до 106,7 | ||||||||
| Средний срок службы, лет | 12 | ||||||||
| Средняя наработка до отказа, ч, не менее | 100000 | ||||||||
Таблица 4 - Основные технические характеристики расходомеров серии PF2M, PF2MC
| Наименование характеристики | Значение | ||||
| Серия расходомера | PF2M | PF2MC | |||
| Исполнение расходомера | 701 702 705 710 | 725 750 | 711 721 | 7501 7102 | 7202 |
| Диапазон температуры измеряемой среды, оС | от 0 до +50 | ||||
| Диапазон избыточного давления измеряемой среды, МПа | от -0,11) до 0 ; от +0,1 до +0,75 | от 0 до 0,8 | |||
| Напряжение питания постоянного тока, В | 12±1,2; 24±2,4 или 18±1,8; 30±3,02) | ||||
| Потребляемый ток, мА, не более | 35 | 55 | |||
| Габаритные размеры, мм, не более: длина ширина высота | 98; 40; 18 | 106; 40; 18 | 6 3 7 | 90; 35; 67,5 | |
| Масса(без кабеля), кг, не более | от 0,1 до 0,83) | от 0,1 до 0,23) | 0,2 | 0,3 | |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от 0 до + 50 от 35 до 85 от 84 до 106,7 | ||||
| Средний срок службы, лет | 12 | ||||
| Средняя наработка до отказа, ч, не менее | 100000 | ||||
| ^-измеряет обратный поток 2)- для опции L (IO-Link) 3)-в зависимости от конструкции корпуса | |||||
Таблица 5 - Основные технические характеристики расходомеров серии PFМ; PFMV
| Наименование характеристики | Значение | ||||||
| Серия расходомера | PFM | PFMV | |||||
| Исполнение расходомера | 510 | 511 | 525 550 | 710 | 711 | 725 750 | 505 510 530 505F 510F 530F |
| Диапазон температуры измеряемой среды, оС | от 0 до +50 | ||||||
| Диапазон избыточного давления измеряемой среды, МПа | от -0,071)до 0; 0 до +0,75 | от -0,071) до 0; от 0 до +0,3 | |||||
| Напряжение питания постоянного тока, В | 24±2,4 | ||||||
| Потребляемый ток, мА, не более | 35 | 55 | 16 | ||||
| Габаритные размеры, (длина, ширина, высота) мм, не более | 70; 18; 44 | 78; 21; 44 | 70; 18; 44 | 70; 18; 44 | 78; 21; 44 | 70; 18; 44 | 35; 10; 18 |
| Масса(без кабеля), кг, не более | 0,2 | 0,1 | |||||
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от 0 до + 50 от 35 до 85 от 84 до 106,7 | ||||||
| Средний срок службы, лет | 12 | ||||||
| Средняя наработка до отказа, ч, не менее | 100000 | ||||||
| ^-измеряет обратный поток | |||||||
Таблица 6 - Основные технические характеристики расходомеров серий PF3A; PFMВ; PFMC;
| Наименование характеристики | Значение | |||||||||||
| Серия расходомера | PF3A | PF]^ | PF]^ | |||||||||
| Исполнение расходомера | 701Н | 702H | 703H | 706H | 712Н | 801Н | 802H | 7201 | 7501 7102 | 7202 | 7501 7102 | 7202 |
| Диапазон температуры газа,оС | от 0 до +50 | |||||||||||
| Диапазон избыточного давления измеряемой среды, МПа | от 0 до 1,0 | от 0,1 до 1,5 | от 0 до 1,0 | от 0 до 0,75 | от 0 до 0,8 | |||||||
| Напряжение питания постоянного тока, В | 24±2,4 | 30±3,0 | (12±1,2) или (24±2,4) | |||||||||
| Потребляемый ток, мА, не более | 150 | 55 | ||||||||||
| Встроенный датчик давления | нет | да | нет | |||||||||
| Встроенный датчик температуры | нет | да | нет | |||||||||
| Габаритные размеры, мм, не более длина, ширина, высота | 100; 68; 66 | 100; 72; 74 | 130; 45; 81 | 170; 60; 96 | 200; 70 106 | 100; 68; 66 | 100; 72; 74 | 106; 21; 59 | 70; 30; 46 | 90; 35; 51 | 76; 30; 62 | 90; 35; 68 |
| Масса (без кабеля), кг, не более | 0,4 | 0,4 | 0,7 | 1,3 | 1,8 | 0,4 | 0,4 | 0,7 | 0,1 | 0,2 | 0,2 | 0,3 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от 0 до + 50 от 35 до 85 от 84 до 106,7 | |||||||||||
| Средний срок службы, лет | 12 | |||||||||||
| Средняя наработка до отказа, ч, не менее | 100000 | |||||||||||
наносится в виде наклейки на боковую поверхность корпуса расходомера и на титульные листы в левом верхнем углу руководства по эксплуатации и паспорта типографским способом. Место нанесения знака утверждения типа на расходомер представлено на рисунке 12.
Таблица 7 - Комплектность расходомера-счетчика неагрессивных газов PF
| Наименование | Обозначение | Количество | Примечание |
| Расходомер-счетчик неагрессивных газов | PF | 1 шт. | Комплектация согласно заказу |
| Выносной монитор | PF | 1 шт. | По заказу |
| Паспорт | - | 1 экз. | - |
| Руководство по эксплуатации | - | 1 экз. | - |
приведены в разделе «Включение и использование расходомера в режиме измерений» руководства по эксплуатации.
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Стандарт предприятия СП.SMC.JP.PF.20211108 «Расходомеры-счетчики неагрессивных газов PF».
Правообладатель
«SMC Corporation», Япония
Адрес: Akihabara UDX 15F, 4-14-1, Sotokanda, Chioda-Ku, Tokyo, 101-0021, Japan
Телефон: 03-5207-8271
Web-сайт: https://www.smcworld.com
E-mail: smcworld@smcjpn.co.jp
