| Номер в госреестре | 86179-22 |
| Наименование СИ | Расходомеры-счетчики доплеровские ультразвуковые |
| Обозначение типа СИ | Стримлюкс (Streamlux) |
| Изготовитель | Общество с ограниченной ответственностью "Энергетика" (ООО "Энергетика"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 18.07.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики доплеровские ультразвуковые Стримлюкс (Streamlux) (далее -расходомеры) предназначены для измерений скорости и уровня потока жидкости, объемного расхода и объема жидкости (в т.ч. для сточных вод) в безнапорных трубопроводах, открытых каналах и лотках.
Принцип действия ультразвукового доплеровского расходомера основан на методе Доплера: излучаемый и принимаемый сигналы имеют частотный сдвиг, пропорциональный скорости движения частиц в потоке.
Расходомеры состоят из следующих основных частей: электронного блока, комбинированного погружного датчика скорости и уровня.
Электронный блок (ЭБ) управляет измерительным процессом, обрабатывает сигналы от первичных датчиков, выполняет математические преобразования результатов измерений и расчеты, обеспечивает взаимодействие с подключенными устройствами, хранит в энергонезависимой памяти необходимые для работы настройки, отображает данные на дисплее информации значения в единицах системы СИ (или других) и осуществляет их передачу по беспроводным и проводным каналам, таким как RS-485, Modbus RTU, GPRS/UMTS/LTE модемом, а также посредством аналоговых (0-4, 0-20 мА, 0-5 В), импульсных и частотных выходных сигналов.
Электронные блоки выпускаются в портативном (SLD-850P), стационарном (SLD-850F) и автономном (SLD-850A) исполнениях.
Электронные блоки моделей отличатся друг от друга размерами, типами питания (питание от переменного или постоянного тока, встроенная аккумуляторная батарея), комплектацией (интерфейсами, количеством и видом входных и выходных сигналов).
Варианты исполнения электронного блока: стационарный, переносной.
Комбинированный погружной датчик скорости и уровня включает в себя доплеровский преобразователь скорости потока, ультразвуковой преобразователь уровня потока и гидростатический преобразователь уровня потока с компенсатором атмосферного давления. Ультразвуковой преобразователь уровня потока производит измерения, основываясь на времени задержки отраженного сигнала от границы раздела сред, гидростатический преобразователь уровня потока определяет гидростатическое давление пропорциональное уровню потока.
Скорость потока жидкости измеряется следующим образом:
Комбинированный погружной датчик скорости и уровня, принцип действия которого основан на частотном сдвиге излучаемого и принимаемого сигнала, пропорциональном скорости движения неоднородностей в потоке. Определение расхода и объема проводится на основе измеренных значений скорости, уровня потока и введенных геометрических размеров трубопровода, канала, лотка и т.п.
Расходомеры-счетчики доплеровские ультразвуковые Стримлюкс (Streamlux) выпускаются в трёх исполнениях, структурное обозначение представлено на рисунке 1.
В зависимости от модели программирование расходомеров осуществляется посредством клавиш управления на электронном блоке или с других устройств ввода данных (смартфон, планшет, ноутбук и т.д.).
Общий вид электронных блоков, датчика скорости и уровня, представлен на рисунках
2 - 5:

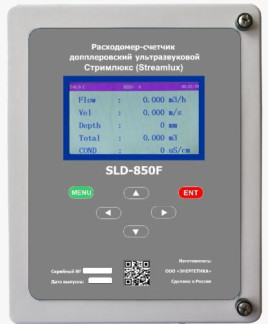

- Расходомер-счетчик доплеровский ультразвуковой Стримлюкс (Streamlux) модели SLD-850F (рис.2);
- Расходомер-счетчик доплеровский ультразвуковой Стримлюкс (Streamlux) модели SLD-850P (рис.3);
- Расходомер-счетчик доплеровский ультразвуковой Стримлюкс (Streamlux) модели SLD-850A (рис.4);
- Комбинированный погружной датчик скорости и уровня: верхняя часть корпуса (рис. 5);
В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных соединений, предусмотрены места пломбирования, указанные на рисунках 6-8:
- Расходомер-счетчик доплеровский ультразвуковой Стримлюкс (Streamlux) модели SLD-850F (рис.6);
- Расходомер-счетчик доплеровский ультразвуковой Стримлюкс (Streamlux) модели SLD-850P (рис.7);
- Расходомер-счетчик доплеровский ультразвуковой Стримлюкс (Streamlux) модели SLD-850A (рис.8);
Серийные номера электронных блоков и комбинированного погружного датчика скорости и уровня расходомера-счетчика доплеровского ультразвукового Стримлюкс (Streamlux) наносятся на самоклеящуюся этикетку печатным способом.
Этикетки наклеиваются на следующие части расходомеров:
- Расходомер-счетчик доплеровский ультразвуковой Стримлюкс (Streamlux) модели SLD-850F: боковая сторона корпуса (рис.9);
- Расходомер-счетчик доплеровский ультразвуковой Стримлюкс (Streamlux) модели SLD-850P: верхняя сторона корпуса (рис. 10);
- Расходомер-счетчик доплеровский ультразвуковой Стримлюкс (Streamlux) модели SLD-850A: верхняя часть корпуса (рис.11);
- Комбинированный погружной датчик скорости и уровня: верхняя часть корпуса (рис. 12);
Рисунок 5 - Общий вид комбинированного погружного датчика скорости и уровня.
Электронные блоки имеют встроенное программное Идентификационные данные ПО приведены в таблице 1.
обеспечение (ПО).
| Идентификационные данные (признаки) | Значения | ||
| SLD-850F | SLD-850P | SLD-850A | |
| Наименование ПО | Firmware (встроенное ПО) | ||
| Номер версии (идентификационный номер) ПО | Не ниже 1.020 | ||
| Цифровой идентификатор ПО | - | ||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Разделения ПО на метрологически значимую и метрологически не значимую части не предусмотрено.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модель | SLD-850F SLD-850A SLD-850P |
| Диапазон измерений скорости потока жидкости и, м/с | от - 6 до -0,05 и от +0,05 до + 6 |
| Диапазон измерений уровня потока жидкости встроенными датчиками, м: - ультразвуковой датчик; - гидростатический датчик | от 0,03 до 5,01) от 0,01 до 6,02) |
| Пределы допускаемой относительной погрешности при измерении скорости жидкости и, м/с | ±(1+0,1/и) |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений уровня погрешности при измерении уровня жидкости встроенными датчиками, %: - ультразвуковой датчик; - гидростатический датчик | ±0 ,1 ±0,2 |
| Диапазон измерений расхода жидкости, м3/с | от S-Умин до S•Vмакc 3) |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, % | +V^ + ^ 4) |
| 1) от верхней части корпуса датчика ДП; 2) от нижней части корпуса датчика ДП; 3) S - площадь поперечного сечения потока, м2, Уми, - минимальная скорость измеряемого потока, м/с, Умакс - максимальная скорость измеряемого потока, м/с; 4) Si - пределы допускаемой относительной погрешности согласно МИ 2220-13, % Sv- пределы допускаемой относительной погрешности при измерении скорости жидкости, % Зн - пределы допускаемой относительной погрешности при измерении уровня, %: где Н - значение уровня, м, Нв- верхний предел измерений уровня, м, Ун - пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении уровня жидкости, % | |
Таблица 3-Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модель | SLD-850F | SLD-850A | SLD-850P |
| Диапазон диаметров трубопровода, мм | от 150 до 6000 | ||
| Диапазон ширины каналов, мм | от 200 до 100000 | ||
| Напряжение питания: переменный ток, В постоянный ток, В | от 85 до 265 от 12 до 24 | от 12 до 24 | Аккумуляторная батарея |
| Потребляемая мощность, Вт, не более | 5 | ||
| Условия эксплуатации: - температура окружающей среды, °C -влажность, %, не более | от 0 до +60 90 | ||
| Диапазон рабочей температуры среды, °C: | от 0 до +60 | ||
| Габаритные размеры ЭБ, мм, не более: | SLD-850F | SLD-850A | SLD-850P |
| - длина | 250 | 170 | 270 |
| - ширина | 210 | 140 | 215 |
| - высота | 125 | 100 | 175 |
| Масса, кг, не более | 3 | 3 | 3 |
| Габаритные размеры комбинированного датчика скорости и уровня, мм, не более | |||
| - длина | 140 | ||
| - ширина | 60 | ||
| - высота | 26 | ||
| Масса, кг, не более | 1 | ||
| Средний срок службы, лет | 10 | ||
| Средняя наработка до отказа, ч, не менее | 65000 | ||
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта типографским способом и на электронный блок расходомера методом наклейки.
Таблица 4 - Комплектность расходомеров
| Наименование | Обозначение | Количество, шт | Примечание |
| Расходомер-счетчик доплеровский ультразвуковой Стримлюкс (Streamlux) | 1 шт. | Согласно выбранной комплектации | |
| Паспорт | ЭД.850.20 ПС | 1 экз. | - |
| Руководство по эксплуатации | ЭД.850.20 РЭ | 1 экэ. | - |
приведены в Руководстве по эксплуатации «Расходомеры-счетчики доплеровские ультразвуковые Стримлюкс (Streamlux)» ЭД.850.20 РЭ, раздел 5 и раздел 6
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочная схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов, утвержденная
ТУ 26.51.63-003-38320799-2020 Расходомеры-счетчики доплеровские ультразвуковые Стримлюкс (Streamlux). Технические условия
