| Номер в госреестре | 86180-22 |
| Наименование СИ | Устройства контроля авторежимов |
| Обозначение типа СИ | УКАР |
| Изготовитель | Общество с ограниченной ответственностью "Уральский завод тормозных систем" (ООО "УЗТС"), г. Екатеринбург |
| Год регистрации | 2022 |
| Срок свидетельства | 18.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контроля авторежимов УКАР (далее - устройства) предназначены для измерений избыточного давления сжатого воздуха в камерах авторежимов грузовых вагонов при проверке их технических характеристик и формирования временных интервалов.
Принцип действия устройств основан на контролируемой подаче сжатого воздуха определенным давлением в пневматические каналы, его измерении в автоматическом режиме, преобразовании в цифровой сигнал с дальнейшим отображением информации на цифровом дисплее и в программе регистрации.
Конструктивно устройства состоят из следующих составных частей:
- воздухораспределителя;
- блока питания;
- контроллера;
- задатчика упора авторежима;
- прижимного механизма;
- манометра.
Устройства производят измерение избыточного давления воздуха на входе и выходе пневматических камер авторежима, при нескольких значениях подъема упора измерительной части авторежима, имитирующих различную загрузку вагона. На основании полученной измерительной информации производится определение технических характеристик авторежима, их анализ и отбраковка. Результаты измерений и анализа регистрируются в долговременной памяти устройств. Устройства должны иметь возможность подключения к персональной электронно-вычислительной машине (ПЭВМ) для передачи и записи результатов испытаний с помощью программы регистрации. Контроль авторежима производится автоматически.
Заводской номер наносится на маркировочную табличку методом штамповки в виде цифрового кода.

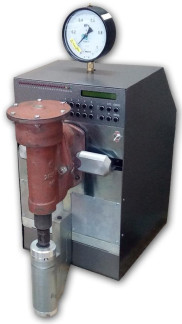

Общий вид устройств с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - на верхний правый крепежный винт кожуха устройства устанавливаются пломбы с оттиском поверительного клейма.
Место ограничения доступа - пломба с оттиском поверительного клейма
Программное обеспечение (далее - ПО) устройств состоит из встроенного и внешнего ПО. Встроенное ПО записывается в постоянную память микросхемы микроконтроллера блока управления.
Встроенное ПО имеет следующие основные функции:
- преобразование измерительной информации;
- сравнение полученных результатов измерений с нормированными значениями;
- визуализация результатов измерений;
- управление работой составных частей устройств;
- организация интерфейса с оператором;
- обмен информацией с внешним ПО;
- проверка работоспособности.
Внешнее ПО имеет следующие основные функции:
- прием и хранение информации о результатах испытаний авторежимов;
- визуализация результатов текущих измерений;
- протоколирование результатов испытаний.
Конструкция устройств исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимым является только встроенное ПО.
Метрологические характеристики устройств нормированы с учетом влияния встроенного ПО.
Идентификационные данные встроенного ПО устройств приведены в таблице 1.
| Таблица 1 - Идентификационные данные встроенного ПО | |
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | УКАР-2М4 Vl.xx |
| Номер версии (идентификационный номер ПО), не ниже | 1.10 |
| Цифровой идентификатор ПО | - |
| Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014. | |
| Идентификационные данные внешнего ПО устройств приведены | в таблице 2. |
| Таблица 2 - Идентификационные данные внешнего ПО | |
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | REG3 xx |
| Номер версии (идентификационный номер ПО), не ниже | 3.10 |
| Цифровой идентификатор ПО | - |
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа (кгс/см2) | от 0 до 0,5 (от 0 до 5) |
| Пределы допускаемой абсолютной погрешности измерений избыточного давления, МПа (кгс/см2) | ±0,005 (±0,05) |
| Диапазон формирования временных интервалов, с | от 1 до 70 |
| Пределы допускаемой относительной погрешности формирования временных интервалов, % | ±0,3 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон давления сжатого воздуха в питающей магистрали, МПа (кгс/см2) | от 0,65 до 0,9 (от 6,5 до 9,0) |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 176 до 242 50 |
| Потребляемая мощность, Вт, не более | 100 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 810х360х625 |
| Масса, кг, не более | 100 |
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +10 до +35 от 60 до 80 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство контроля авторежимов УКАР | УКАР-2М4.00.000 | 1 шт. |
| Заглушка | УКАР-2М.008сб79 | 1 шт. |
| Манометр | МТИ10 | 1 шт. |
| Насадка настроечная | 1 шт. | |
| Программа регистрации результатов испытаний | REG3.xx | На диске CD-ROM |
| Персональный компьютер | - | По заказу |
| Преобразователь интерфейса USB-RS485 | MOXA TCC-801 | 1 шт. |
| Паспорт | УКАР.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | УКАР.00.000 РЭ | 1 экз. |
приведены в разделе «Устройство и работа» руководства по эксплуатации УКАР.00.000 РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 3185-021-16632558-96 «Устройство контроля авторежимов УКАР. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Уральский завод тормозных систем» (ООО «УЗТС»)
Адрес юридического лица: 620133, Россия, Свердловская область, г. Екатеринбург, ул. Луначарского, д.31, офис 114 ИНН 6682012720
| Зарегистрировано поверок | 24 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
