| Номер в госреестре | 86190-22 |
| Наименование СИ | Преобразователи относительной влажности и температуры |
| Обозначение типа СИ | ПВТ110 |
| Изготовитель | Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), г. Москва. |
| Год регистрации | 2022 |
| Срок свидетельства | 18.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи относительной влажности и температуры ПВТ110 (далее -преобразователи) предназначены для измерений значений относительной влажности и температуры неагрессивных газовых сред и преобразований в унифицированный аналоговый выходной сигнал силы и напряжения постоянного тока или в цифровой сигнал протокола Modbus RTU для передачи по интерфейсу RS-485.
Принцип действия преобразователей при измерении влажности основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.
Принцип действия преобразователей при измерении температуры основан на зависимости сопротивления чувствительного элемента от измеренной температуры окружающей среды.
Конструктивно преобразователи выполнены в пластмассовом корпусе для канального или настенного/потолочного крепления с первичным преобразователем. Внутри корпуса находится электронная плата с микропроцессорным микроконтроллером, а также клеммная колодка для подключения напряжения питания и аналоговых выходных сигналов. Внутри первичного преобразователя находится высокостабильный однокристальный сенсор относительной влажности (емкостного типа) и платиновый терморезистор. Питание преобразователей осуществляется от внешнего источника постоянного тока.
Преобразователи выпускаются в различных исполнениях, отличающихся конструктивным исполнением и типом выходного сигнала.
Структура условного обозначения исполнений преобразователей приведена на рисунке 1.
Тип выходного сигнала:
ПВТ110 - Х.Х
А - унифицированные аналоговые выходные сигналы силы и напряжения постоянного тока;
RS - цифровой интерфейс RS-485._
Конструктивное исполнение:
Н4 - со встроенным зондом;
Н5 - с выносным зондом._
Тип преобразователей_
Рисунок 1 - Структура условного обозначения исполнений преобразователей
Заводской номер наносится на корпус преобразователей методом гравировки в виде цифрового кода.

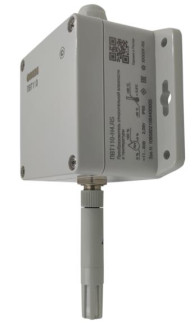

Общий вид преобразователей с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2 - 3.
Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено. Пломбирование мест настройки преобразователей не предусмотрено.
Рисунок 3 - Общий вид преобразователей
относительной влажности и температуры
относительной влажности и температуры 11В1110 в конструктивном исполнении Н4 с т-гг.™ , ~
1Ш1110 в конструктивном исполнении Н5 с
указанием места нанесения заводского
указанием места нанесения знака утверждения
номера
типа
Преобразователи имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции преобразования измеренной относительной влажности и температуры в унифицированный аналоговый выходной сигнал постоянного тока и напряжения или в цифровой выходной сигнал протокола
Modbus RTU для передачи по интерфейсу RS-485. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния
ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| преобразователи с выходным сигналом силы и напряжения постоянного тока | преобразователи с цифровым выходным сигналом | |
| Идентификационное наименование ПО | pvt110 a 1 3.hex | pvt110 rs 1 3.hex |
| Номер версии (идентификационный номер ПО), не ниже | 1.03 | 1.03 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений и преобразований относительной влажности, % | от 5 до 95 |
| Диапазон показаний относительной влажности, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности канала измерений и преобразований относительной влажности, % | ±3,0 |
| Диапазон измерений и преобразований температуры, °С | от -40 до +80 |
| Пределы допускаемой абсолютной погрешности канала измерений и преобразований температуры, °С | ±0,5 |
| Диапазон выходного аналогового сигнала силы постоянного тока, мА | от 4 до 20* |
| Диапазон выходного аналогового сигнала напряжения постоянного тока, В | от 0 до 10* |
| * - Верхнее и нижнее значение диапазона выходного аналогового сигнала силы и напряжения постоянного тока при преобразовании относительной влажности соответствуют верхнему и нижнему значению диапазона показаний относительной влажности. | |
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха без конденсации при температуре окружающего воздуха +35 °С, % - атмосферное давление, кПа | от -40 до +80 до 95 от 84,0 до 106,7 |
| Напряжение питания постоянного тока для преобразователей с типом выходного сигнала, В: - для исполнения А - для исполнения RS | от 14 до 30 (номинальное значение 24 В) от 11 до 30 (номинальное значение 24 В) |
| Масса, кг, не более | 0,25 |
| Цифровой выходной сигнал | RS-485 (Modbus RTU) |
| Габаритные размеры корпуса преобразователя (длинахвысотахглубина), мм, не более | 110х109х55 |
| Габаритные размеры первичного преобразователя (диаметрхдлина), мм, не более | 14х75 |
| Длина кабеля для исполнения ПВТ110-Н5, мм | 3000 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 50 000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку, нанесенную на корпус преобразователей, любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь относительной влажности и температуры ПВТ110 | - | 1 шт. |
| Паспорт и гарантийный талон | КУВФ.413631.110ПС | 1 экз. |
| Руководство по эксплуатации (для преобразователей с типом выходного сигнала А)* | КУВФ.413631.110РЭ1 | 1 экз. |
| Руководство по эксплуатации (для преобразователей с типом выходного сигнала RS)* | КУВФ.413631.110РЭ2 | 1 экз. |
| * - В зависимости от исполнения преобразователей. | ||
приведены в разделе 4 «Конструкция и принцип действия» руководства по эксплуатации КУВФ.413631.П0РЭ1 и КУВФ.413631.110РЭ2.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»;
ГОСТ 8.547-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений влажности газов»;
ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры»;
ТУ 26.51.51-003-46526536-2021 «Преобразователи относительной влажности и температуры ПВТ110. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)
Адрес юридического лица: 111024, г. Москва, 2-я ул. Энтузиастов, д. 5, корп. 5 ИНН 7722127111
