| Номер в госреестре | 86197-22 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | EFT M3 PLUS |
| Изготовитель | Hi-Target Surveying Instrument Co., Ltd., КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 18.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая EFT M3 PLUS (далее - аппаратура) предназначена для определения координат и длин базисов.
Аппаратура геодезическая спутниковая EFT M3 PLUS - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приемник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
На передней панели корпуса аппаратуры расположена функциональная кнопка управления, светодиодные индикаторы статуса спутников и приема/передачи поправок.
В нижней части корпуса расположен USB порт, втулка с резьбой %-11 для закрепления аппаратуры на геодезической вехе.
Управление аппаратурой осуществляется с помощью полевого контроллера, мобильных устройств на базе различных операционных систем, с подключением к аппаратуре по Bluetooth. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры, память контроллера или ПК. Электропитание аппаратуры осуществляется от внутренней перезаряжаемой батареи или от внешнего источника питания постоянного тока.
Аппаратура позволяет принимать следующие типы спутниковых сигналов:
GPS: L1 C/A, L2; L2C, L2E, L5; GLONASS: L1 C/A, L2 C/A, L3; Galileo: E1, E5A, E5B, E5AltBOC, E6; Beidou: B1, B2, B3; QZSS L1 C/A, L1 SAIF, L1C, L2C, L5, LEX; SBAS L1 C/A, L5; EFT xFix.
Аппаратура оснащена встроенным радио (УКВ/UHF) модулям для приема/передачи поправок.
Заводской номер аппаратуры в буквенно-числовом формате указывается на маркировочной наклейке, расположенной на нижней части аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид аппаратуры представлен на рисунке 1.
Общий вид маркировочной наклейки представлен на рисунке 2.
Схема пломбирования представлена на рисунке 3.

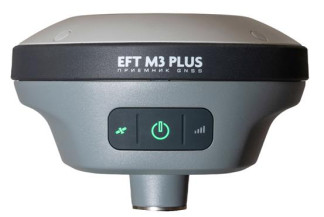

Рисунок 1 - Общий вид аппаратуры
| Место нанесения пломбы | ||
| Место нанесения знака утверждения типа | ||
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Ограничение от несанкционированного доступа к узлам аппаратуры обеспечено пломбированием винта. Схема пломбирования приведена на рисунке 3.
Аппаратура имеет метрологически значимое программное обеспечение (далее - ПО) «M3plus-2.2.7.2-P.150.htb», ПО контроллера «EFT Field Survey», «EFT Seismic», а также ПО «EFT Post Processing», «EFT SeisMonitor» устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие модулей аппаратуры, настройка и управление рабочим процессом, хранение и передачи результатов измерений, а также постобработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационное наименование ПО | M3plus- 2.2.7-2- P.150.htb | EFT Field Survey | EFT Seismic | EFT Post Processing | EFT SeisMonitor |
| Номер версии (идентификационный номер ПО), не ниже | 2.2.7.2 | 4.2 | 4.2 | 2.0 | 1.0.0 |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности | |
| измерений длины базиса (при доверительной | |
| вероятности 0,95) в режимах, мм: - «Статика», мм: | |
| - в плане | ±2-(2,5+0,5-10-6-D) |
| - по высоте | ±2-(5,0+0,5-10-6-d) |
| - «Кинематика в реальном времени (RTK)», мм: - в плане | ±2-(5,0+0,5-10-6-D) |
| - по высоте | ±2-(10,0+0,8-10-6-D) |
| - «Дифференциальный кодовый (DGNSS)», мм: - в плане - по высоте | ±2-(250+1-10-6-D) ±2-(500+1-10-6-d) |
| Границы допускаемой абсолютной погрешности | |
| определения координат (при доверительной вероятности 0,95) в режиме «Автономный», мм: - в плане | ±2-1000 |
| - по высоте | ±2-1500 |
| Допускаемая средняя квадратическая погрешность | |
| измерений длины базиса, мм, в режимах: - «Статика»: | |
| - в плане | 2,5+0,5-10-6-D |
| - по высоте | 5,0+0,5-10-6-D |
| - «Кинематика в реальном времени (RTK)»: - в плане | 5,0+0,5-10-6-D |
| - по высоте | 10,0+0,8-10-6-D |
| - «Дифференциальный кодовый (DGNSS)»: - в плане | 250,0+M0-6^D |
| - по высоте | 500,0+M0-6^D, где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая погрешность | |
| измерения координат, мм, в режиме: - «Автономный»: | |
| - в плане | 1000 |
| - по высоте | 1500 |
| Наименование характеристики | Значение |
| Тип приёмника | Многочастотный, многосистемный |
| Количество каналов | 866 |
| Тип антенны | Встроенная |
| Режимы измерений | «Статика», «Кинематика в реальном времени (RTK)», «Автономный», «Дифференциальный кодовый (DGNSS)» |
| Диапазон рабочих температур, °С | от -45 до +65 |
| Напряжение источника питания постоянного тока, В: - внешнее питание - встроенный аккумулятор | от 6 до 28 7,2 |
| Габаритные размеры (ДиаметрхВысота), мм, не более | 132x87 |
| Масса, кг, не более | 0,820 |
наносится типографским способом на титульный лист руководства по эксплуатации или на корпус аппаратуры наклейкой.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая EFT M3 PLU» | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Кейс для переноски | - | 1 шт. |
| Внешняя УКВ антенна | - | 1 шт. |
| Коммуникационный кабель | - | 1 шт. |
| Руководство по эксплуатации (на электронном носителе) | EFT M3 PLUSTO | 1 экз. |
приведены в разделе «Программное обеспечение» «Аппаратура геодезическая спутниковая EFT M3 PLUS. Руководство по эксплуатации.»
Нормативные документы, устанавливающие требования к средству измерений
Техническая документация Hi-Target Surveying Instrument Co., Ltd., КНР Государственная поверочная схема для координатно-временных средств измерений, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831.
Правообладатель
Hi-Target Surveying Instrument Co., Ltd., КНР
Адрес: 511400, Plant 202, BLDG 13, Tian’An HQ Center, No.555 North Panyu RD.
Donghuan Block, Panyu District, China Тел./факс: +86 21 5426 0273 E-mail: sales@chcnav.com
