| Номер в госреестре | 86198-22 |
| Наименование СИ | Преобразователи перемещения токовихревые |
| Обозначение типа СИ | BN-3300XL |
| Изготовитель | "Bently Nevada, LLC", США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи перемещения токовихревые BN-3300XL (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения) на объектах Арктик СПГ.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Заводской номер датчика маркируется на проводе, заводской номер проксиметра маркируется на передней панели корпуса. Заводские номера датчика и проксиметра представлены в буквенно-цифровом обозначении, и наносятся на провод датчика и на корпус проксиметра методом наклейки.
К преобразователям данного типа относятся преобразователи, состоящие из датчиков модификации 330908-0-16-10-01-RU с заводскими номерами: 20C02C3D, 20C02C3E, 20C02C3G, 20C02C3H, 20C02C3J, 20C02C3K, 20C02C3L, 20C02C3M, 20C02C4C, 20C02C4D, 20C02C4E, 20C02C4G, 20D01LZH, 20D01LZJ, 20D01LZK, 20D01LZL, 20D01M0A, 20D01M0C, 20D01M0D, 20D01M0E, 20D01M16, 20D01M17, 20D01M18, 20D01M19, датчиков модификации 330908-0-28-10-01-RU с заводскими номерами: 20B000R5, 20B00R6, 20B000R7, 20C02C2H, 20C02C2J, 20C02C2K, 20C02C2L, 20C02C2M, 20C02C2N, 20D01LXJ, 20D01LXK, 20D01LY9, 20D01LYA, 20D01LZC, 20D01LZD, датчиков модификации 330105-02-12-10-02-RU с заводскими номерами: 21F029AU, 21H0163D, 21H0163E, 21H0163G, 21H01575, 21H01576, 21H01577, 21H01578 и проксиметров модификации 330980-71-RU с заводскими номерами: 20D01TUG, 20D01TUH, 20D01TUJ, 20D01TUK, 20D01TUL, 20D01TUM, 20C0268Z, 20C02690, 20C02692, 20C02693, 20C02694, 20C02695, 20C0268L, 20C0268T, 20C0268U, 20C0268W, 20C0268X, 20C0268Y, 20C02AM9, 20C0268H, 20C0268J, 20C0268E, 20C0268G, 20C0268K, 20D01TUN, 20D01TUP, 20D01TUR, 20D01TUT, 20D01TUU, 20D01TUW, 20D01TUX, 20D01TUY, 20D01TUZ, 20D01TW0, 20D01TW1, 20D01TW2.

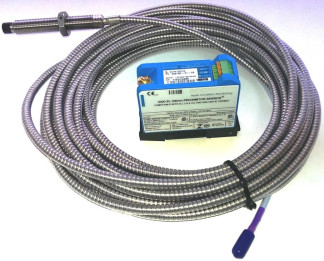

Общий вид преобразователей перемещения токовихревых BN-3300XL представлен на рисунке 1. Пломбирование преобразователей не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Рисунок 1 - Общий вид преобразователей перемещения токовихревых BN-3300XL
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования, мВ/мкм | 7,87 |
| Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % | ±10 |
| Диапазон измерений виброперемещения, мкм | от 1 до 1000 |
| Диапазон рабочих частот, Гц | от 0 до 1000 |
| Нелинейность амплитудной характеристики, % | ±1,5 |
| Неравномерность частотной характеристики в диапазоне рабочих частот, % | ±2,5 |
| Диапазон измерений относительного перемещения (осевого смещения), мм | от 0,25 до 2,3 |
| Пределы основной относительной погрешности измерения относительного перемещения (осевого смещения), % | ±3 |
| Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С | ±0,02 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Наименование характеристики | Значение |
| Напряжение питания, В | от -17,5 до 26 |
| Рабочий диапазон температур, °С | от -52 до +177 |
| Габаритные размеры датчика, мм, не более | |
| - диаметр | 10 |
| - длина | 250 |
| Габаритные размеры проксиметра, мм, не более | |
| - длина | 81,3 |
| - ширина | 61,2 |
| - высота | 63,5 |
| Масса комплекта, г, не более | 720 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Преобразователи перемещения токовихревые BN-3300XL в составе: - датчики - проксиметр | 47 шт. 36 шт. |
| Паспорт | 83 экз. |
| Методика поверки МП 204/3-04-2022 | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
приведены в руководстве по эксплуатации раздел 4 «Монтаж».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Правообладатель
Фирма «Bently Nevada, LLC», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США Телефон: +1 775 782 3611 Факс: +1 775 215 2876 Web-сайт: www.ge-mcs.com/bently-nevada
