Счетчики-расходомеры электромагнитные ЭМИС-МАГ 270, 86201-22

86201-22
Счетчики-расходомеры электромагнитные ЭМИС-МАГ 270 (далее - счетчики-расходомеры) предназначены для измерений объёма, объемного расхода электропроводящих жидкостей.
Карточка СИ
Номер в госреестре 86201-22
Наименование СИ Счетчики-расходомеры электромагнитные
Обозначение типа СИ ЭМИС-МАГ 270
Изготовитель Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»), г. Челябинск
Год регистрации 2022
Срок свидетельства 18.07.2027
МПИ (интервал между поверками) 5 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики-расходомеры электромагнитные ЭМИС-МАГ 270 (далее - счетчики-расходомеры) предназначены для измерений объёма, объемного расхода электропроводящих жидкостей.

Описание

Принцип действия счетчиков-расходомеров основан на зависимости взаимодействия движущейся жидкости с магнитным полем от объемного расхода жидкости. При движении проводящей жидкости перпендикулярно магнитному полю в ней индуцируется электродвижущая сила (ЭДС), пропорциональная скорости потока, следовательно и объемному расходу жидкости.

Счетчики-расходомеры состоят из первичного преобразователя расхода (ППР) и электронного преобразователя (ЭП).

ППР представляет собой сенсорную часть расходомера, встраиваемую в отдельный корпус с устройствами присоединения к процессу или непосредственно в трубопровод. Сенсорная часть расходомера состоит из катушек индуктивности, создающих магнитное поле, и измерительных электродов, располагаемых перпендикулярно катушкам индуктивности и контактирующих с жидкостью, которые служат для восприятия и передачи в ЭП наводимую протекающей жидкостью ЭДС.

ЭП обеспечивает прием и обработку сигнала от ППР и в зависимости от исполнения формирует токовый, импульсный, частотный и цифровые выходные сигналы. ЭП может оснащаться встроенным индикатором и входами для подключения внешних датчиков давления и температуры.

Счетчики-расходомеры имеют следующие исполнения:

а)    по присоединению ЭП к ППР: интегральное, дистанционное.

б)    по наличию индикатора: без индикатора, с индикатором.

в)    по типу взрывозащиты: общепромышленное (без взрывозащиты), взрывозащищенное (искробезопасная цепь, взрывонепроницаемая оболочка, рудничное);

г)    по метрологическим характеристикам токового выхода: стандартное, исполнение «ТА».

Счетчики-расходомеры в зависимости от функциональных возможностей обеспечивают:

-    самоочистку электродов;

-    контроль заполненности трубопровода;

-    возможность установки сменных электродов.

ЭП в зависимости от конструкции, а также от функциональных возможностей обеспечивает:

-    обработку сигналов с первичного преобразователя;

-    удаленную настройку и управление;

-    вычисление объема (массы), объемного (массового) расхода в прямом и обратном направлении;

-    индикации результатов измерений в различных единицах расхода, объема, массы, проводимости, давления и температуры;

-    дозирование с помощью дискретных выходов;

-    самодиагностику неисправностей и их индикацию, в том числе по рекомендациям NAMUR;

-    архивацию результатов измерений;

-    подключение внешних датчиков давления, температуры и термопреобразователей сопротивления, а также прием и обработку сигналов с этих датчиков, вычисление накопленного и мгновенного массового расхода.

Наименование счетчиков-расходомеров, их заводские номера и знак утверждения типа наносится на маркировочные таблички на корпус ППР и (или) корпус ЭБ счетчика-расходомера методом фотолитографии и полиграфическим методом.

Общий вид счетчиков-расходомеров представлен на рисунке 1.

Места пломбировки от несанкционированного доступа показаны на рисунке 2.

Заводской номер счетчика-расходомера наносятся на шильд первичного преобразователя и шильд электронного блока фотолитографии и полиграфическим способом в буквенно-числовом формате. Места нанесения знака утверждения типа и серийного номера показаны на рисунке 3.

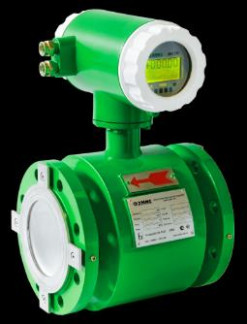

а) интегральное исполнение

t ни

б) дистанционное исполнение

в)рудничное исполнение Рисунок 1 - Общий вид расходомеров-счетчиков

Знак поверки счетчиков-расходомеров наносится в паспорт счётчика и (или) свидетельство.

Программное обеспечение

Счетчики-расходомеры имеют встроенное программное обеспечение (ПО) ЭМИС-МАГ 270, устанавливаемое в электронный блок, а также внешнее ПО «ЭМИС-Интегратор», устанавливаемое на ПК и отображающее получаемую информацию в окне программы на компьютере. Внешнее ПО служит для диагностики и настройки.

Встроенное ПО устанавливается в энергонезависимую память электронного блока предприятием-изготовителем с помощью программатора. Доступ к нему после установки невозможен.

Защита встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО счётчиков приведены в таблице 2.

Таблица 2 - Индикационные данные ПО

Идентификационные данные (признаки)

Значение

Встроенное ПО

Идентификационное наименование ПО

EM270

Номер версии (идентификационный номер) ПО, не ниже

1.0 *

Цифровой идентификатор

-

Внешнее ПО

Идентификационное наименование ПО

Integrator

Номер версии (идентификационный номер) ПО, не ниже

3.X.YY **

Цифровой идентификатор

-

* Указывается в паспорте счетчика-расходомера.

** X - цифры от 0 до 9, YY - цифры от 00 до 99, указываются в руководстве по

эксплуатации счетчика-расходомера

Технические характеристики

Метрологические и основные технические характеристики счетчиков-расходомеров приведены в таблицах 3 - 4.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон измерений объёмного расхода, м3/ч

от 0,0025 до 91 608

Класс точности

0,15; 0,18; 0,2; 0,3; 0,35; 0,5; 1; 2; 5

Пределы допускаемой относительной погрешности при регистрации результата измерений объемного расхода (объема) по индикатору, частотному, импульсному, токовому исполнения «ТА» и цифровым выходным сигналам, %

-    в диапазоне объемных расходов Qп < Q < Qmax

-    в диапазоне объемных расходов Qmin < Q < Qп

+5 01) ±(80 + r/v) 2)

1

2

Пределы допускаемой приведенной к диапазону измерений погрешности преобразования измеренной величины объемного расхода в токовый выходной сигнал стандартного исполнения, %

±0,05

Метрологический коэффициент (r)

0,05; 0,1; 0,15; 0,25; 0,5; 1

1)    При имитационной поверке пределы допускаемой относительной погрешности для классов точности: 0,15; 0,18; 0,2; 0,3; 0,35 соответствует 25о; для классов точности 0,5; 1; 2; 5 соответствует 5о.

2)    Qmin - значение наименьшего объемного расхода, м3/ч;

Qmax - значение наибольшего объемного расхода, м3/ч;

5о - пределы допускаемой относительной погрешности измерений объемного расхода (численно равны классу точности);

Qп - значение переходного объемного расхода (в соответствии с эксплуатационной документации), м3/ч;

v - скорость потока: v = (4Q)/(knD2), м/с, где Q - измеряемый объемный расход, м3/ч; D - диаметр проточной части, м; к - коэффициент, 3600 с/ч.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Удельная электропроводимость измеряемой жидкости, См/м, не менее

5 10-4

Избыточное давление измеряемой среды, МПа, не более

42

Температура измеряемой среды, °С

от -60 до +180

Выходные сигналы:

-    частотный, Гц

-    импульсный, Гц

-    токовый, мА

-    дозатор, м3

-    цифровой

от 0,05 до 10000 от 0 до 10000 от 4 до 20 от 0,01 до 25000000 HART, WirelessHART, Modbus RTU, Modbus ASCII, Modbus TCP/IP; LoraWan; Foundation Fieldbus; Profibus

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    атмосферное давление, кПа

-    относительная влажность, %

от -70 до +75 от 84 до 106,7 от 0 до 100%

Параметры электропитания: от сети переменного тока:

апряжение, В астота, Гц

- потребляемая мощность, В А, не более

от 80 до 305 от 7 до 28,8 от 47 до 63 20

1

2

от источника постоянного тока: апряжение, В

отребляемая мощность, Вт, не более

от 4 до 44; от 90 до 250 20

Габаритные размеры, не более, мм

3300x3500х3300

Масса счетчика-расходомера, не более, кг

не более 3500

Средняя наработка на отказ, ч, не менее

270000

Средний срок службы, лет, не менее

20

Маркировка взрывозащиты счетчика-расходомера:

-    интегрального исполнения Exd

-    дистанционного исполнения Exd:

■    первичный преобразователь расхода

■    электронный преобразователь

-    интегрального исполнения Ex

-    дистанционного исполнения Ex:

■    первичный преобразователь расхода

■    электронный преобразователь

-    интегрального исполнения Ехе

-    дистанционного исполнения Ехе:

■    первичный преобразователь расхода

■    электронный преобразователь

-    интегрального исполнения Ext

-    дистанционного исполнения Ext:

■    первичный преобразователь расхода

■    электронный преобразователь

-    исполнение РВ

1Ex db IIC Т6...Т3 Gb X

1Ex db IIC T6...T3 Gb X 1Ex db IIC T6 Gb X 1Ex db [ia] IIC Т6...Т3 Gb X

1Ex db [ia] IIC Т6...Т3 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6.T3 Gb X

1Ex db e [ia] IIC T6.T3 Gb X 1Ex db e [ia] IIC T6 Gb X Ex tb IIIC T80°C Db X Ex tb IIIC T90°C Db X Ex tb IIIC T120°C Db X Ex tb IIIC T180°C Db X

Ex tb IIIC T80°C Db X Ex tb IIIC T90°C Db X Ex tb IIIC T120°C Db X Ex tb IIIC T180°C Db X Ex tb IIIC T80°C Db X РВ Ex db I Mb X

Знак утверждения типа

наносится на маркировочные таблички на корпус счетчика-расходомера методом фотолитографии и полиграфическим методом на титульные листы паспорта и руководства по эксплуатации счетчика-расходомера

Комплектность

согласно таблице 5

Наименование

Обозначение

Количество

Счетчик-расходомер электромагнитный

ЭМИС-МАГ 270 *

1 шт.

Паспорт

ЭМ-270.000.000.000.00 ПС

1 экз.

Руководство по эксплуатации

ЭМ-270.000.000.000.00 РЭ

- ** 1 экз.

Программное обеспечение

«ЭМИС-Интегратор»

***

* - Исполнение счетчика и опции определяются заказом.

** - Допускается 1 экземпляр на партию счётчиков, поставляемых в один адрес. *** - Дополнительная комплектация и количество определяется заказом

Сведения о методах измерений

приведены в разделе 1.2 эксплуатационного документа ЭМ-270.000.000.000.00 РЭ «Счётчики-расходомеры электромагнитные ЭМИС-МАГ 270. Руководство по эксплуатации»

Нормативные документы

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

ТУ 26.51.52-098-14145564-2021 Счетчики-расходомеры электромагнитные ЭМИС-МАГ 270. Технические условия

Правообладатель

Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»)

ИНН 7729428453

Юридический адрес: 454007, РФ, г. Челябинск, пр. Ленина, д. 3, оф. 308.

Адрес места осуществления деятельности: 456518, РФ, Челябинская область, Сосновский район, д. Казанцево, ул. Производственная, д. 7/1, оф. 301/2.

Телефон: +7 (351) 729-99-12 Web-сайт: emis-kip.ru
