| Номер в госреестре | 86202-22 |
| Наименование СИ | Счетчики газа ультразвуковые |
| Обозначение типа СИ | Metro Metano |
| Изготовитель | Общество с ограниченной ответственностью "ИзиТек" (ООО "ИзиТек"), г. Смоленск |
| Год регистрации | 2022 |
| Срок свидетельства | 18.07.2027 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа ультразвуковые Metro Metano (далее - счетчик) предназначены для измерений объема природного газа по ГОСТ 5542-2014, паров сжиженного углеводородного газа по ГОСТ 20448-2018, а также других неагрессивных газов, приведенного к температуре плюс 20 °С.
Принцип действия счетчика основан на измерении разности времени перемещения коротких импульсов по направлению потока газа и против него между электроакустическими преобразователями, которая прямо пропорциональна средней скорости потока газа и, соответственно, объему газа, прошедшего через счетчик. Для вычисления объема газа, приведенного к температуре 20 °С, используются данные, поступающие со встроенного датчика температуры.
Счетчики имеют моноблочную конструкцию и состоят из пластикового корпуса, ультразвукового преобразователя расхода и электронного (вычислительного) устройства в составе:
- платы измерений и индикации с жидкокристаллическим индикатором (далее - ЖКИ), автономным источником питания и датчиком температуры;
- платы модуля передачи данных, которая имеет встроенное устройство радиосвязи, которое используется для передачи данных по радиоканалу в централизованную систему учёта.
Электронное (вычислительное) устройство счетчиков при обработке выходных сигналов электроакустических преобразователей выполняет следующие функции:
- измерение времени прохождения ультразвукового сигнала по потоку и против потока с преобразованием этого времени по специальному алгоритму для исключения влияния температуры газа на точность измерений;
- вычисление прошедшего через счетчик объема газа;
- отображение информации на ЖКИ;
- приведение измеренного объема газа к стандартным условиям по температуре (плюс 20 °С).
Счетчики обеспечивают вывод информации на ЖКИ в следующих режимах:
- рабочий режим;
- поверочный режим;
- режим отображения подменю.
В режиме отображения подменю счетчики имеют возможность отображать:
- проверку индикации сегментов дисплея;
- время наработки счетчика (год, день, час);
- время наработки счетчика в неисправном состоянии (час, минута, секунда);
- текущую температуру измеряемой среды (текущее значение температуры газа);
- идентификационное наименование микропрограммного обеспечения;
- версию встроенного программного обеспечения;
- значение контрольной суммы метрологической значимой части программного обеспечения;
- напряжение на источнике автономного питания;
- MAC-адрес счетчика (заводской номер по системе нумерации изготовителя);
- дату изготовления счётчика;
- сообщение о передаче данных по интерфейсам связи.
Счетчики сохраняют суммарное зарегистрированное значение объема газа в энергонезависимой памяти запоминающего устройства не реже одного раза в час.
Счетчики осуществляют вывод на ЖКИ экстренных сообщений о сбойных режимах работы при возникновении следующих событий:
- неисправность электроакустических преобразователей;
- неисправность датчика температуры;
- выход значения расхода газа за допустимый предел;
- наличие обратного потока;
- наличие системной ошибки;
- низкий уровень заряда батареи.
В зависимости от диапазона объемного расхода, в котором производится измерение объема газа, счетчики выпускаются четырех типоразмеров: G1,6; G2,5; G4,0; G6,0.
Структура условного обозначения счетчика:
Metro Metano-[1].[2], где:
[1] - значение типоразмера счетчика G1,6; G2,5; G4,0; G6,0;
[2] - индекс, обозначающий наличие технологии передачи данных и принимающий значения: RF - технология радиосвязи малого радиуса действия SRD; 1оТ - технология NB-IoT; Fi - технология NB-Fi; LR - технология LoRaWAN; SF - технология SigFox; G - технология GSM/LTE.
Допускается указывать несколько технологий передачи данных одновременно, при этом индексы должны разделяться точкой.
Заводской номер, состоящий из арабских цифр, наносится методом печати на пластиковый корпус с боковой стороны.

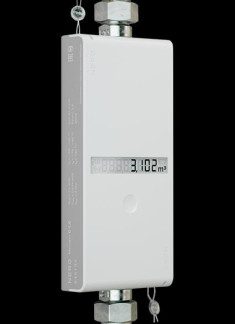

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), нанесения знака утверждения типа и заводского номера представлен на рисунке 1. Пломбировку осуществляют нанесением знака поверки в виде наклейки или давлением клейма на навесной свинцовой или пластмассовой пломбе.
Счетчики имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении.
Встроенное ПО разделено на метрологически значимую и метрологически незначимую
части.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Наименование характеристики | Значение | |||
| Типоразмер | G1,6 | G2,5 | G4,0 | G6,0 |
| Минимальный объемный расход Qmin, м3/ч | 0,016 | 0,025 | 0,040 | 0,060 |
| Переходный объемный расход Qt, м3/ч | 0,160 | 0,250 | 0,600 | 1,000 |
| Максимальный объемный расход Qmax, м3/ч | 2,500 | 4,000 | 6,000 | 10,000 |
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | METANO |
| Номер версии (идентификационный номер ПО), не ниже | 2.01.01 |
| Цифровой идентификатор ПО | 00defec8 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной основной погрешности измерений объема газа, приведенного к температуре плюс 20 °С, %: - в диапазоне объемных расходов Qmin < Q < Qt - в диапазоне объемных расходов Qt < Q < Qmax | ±3,0 ±1,5 |
| Порог чувствительности счетчиков, м3/ч, не более | 0,2 Qmin |
| Пределы допускаемой относительной дополнительной погрешности измерений объема газа, приведенного к температуре плюс 20 °С, вызванной изменением температуры окружающей среды от нормальных условий на каждый 1 °С, % | ±0,04 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +5 до +35 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| G1,6 | G2,5 | G4,0 | G6,0 | |
| Допускаемая потеря давления на счетчике при максимальном расходе, Па, не более | 200 | 200 | 200 | 200 |
| Номинальный диаметр DN, мм | 12 | 15 | ||
| Емкость счетного механизма, м3: - в рабочем режиме - в поверочном режиме | 99999,999 99,999999 | 99999,999 99,999999 | ||
| Максимальное рабочее давление, кПа, не более | 50 | |||
| Температура измеряемой среды | от -10 до +55 | от -40 до +55 | ||
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды 35 °С, % - атмосферное давление, кПа | от -10 до +55 до 95 от 84 до 106,7 | от -40 до +55 до 95 от 84 до 106,7 | ||
| Габаритные размеры, мм, не более - высота - ширина - длина | 36 82 223 | 36 82 210 | ||
| Масса, кг, не более | 0,40 | 0,55 | ||
| Средняя наработка на отказ, ч | 120000 | |||
| Средний срок службы, лет | 20 | |||
| Срок службы встроенного источника питания, лет, не менее | 12 | |||
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP67 | |||
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и методом печати на пластиковый корпус с боковой стороны.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик газа ультразвуковой | Metro Metano | 1 шт. |
| Монтажный комплект^ | - | 1 шт. |
| Паспорт | 05967669.52.32.0001.221.01 ПС | 1 экз. |
| Руководство по эксплуатации^ | 05967669.52.32.0001.221.01 РЭ | 1 экз. |
| Упаковка (индивидуальная) 1) | - | 1 шт. |
| 1 Условия поставки регламентируются договором на поставку. | ||
приведены в разделе 3 «Устройство и работа» руководства по эксплуатации 05967669.52.32.0001.221.01 РЭ.
Приказ Росстандарта от 11 мая 2022 г. № 1133 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ТУ 26.51.63-005-05967669-2021 Счетчики газа ультразвуковые Metro Metano. Технические условия
Правообладатель
Общество с ограниченной ответственностью «ИзиТек» (ООО «ИзиТек»)
Юридический адрес: 105120, г. Москва, вн. тер.г. муниципальный округ Басманный, ул. Нижняя Сыромятническая, д. 10 стр. 9, помещ. II, ком. 29 ИНН 9717049976
