| Номер в госреестре | 86205-22 |
| Наименование СИ | Дозаторы весовые дискретного действия |
| Обозначение типа СИ | E-Val |
| Изготовитель | "Premier Tech Chronos B.V.", Нидерланды |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые дискретного действия E-Val (далее - дозаторы) предназначены для измерений массы при дозировании технического углерода в полуавтоматическом режиме.
Принцип действия дозаторов основан на преобразовании значения массы дозируемого продукта в электрический сигнал посредством весового устройства, с последующей обработкой сигнала в аналогово-цифровом преобразователе и отображением значения дозируемого продукта в единицах массы в системе управления.
Конструктивно дозаторы представляют следующие модули, устанавливаемые на металлическую раму и соединенные системой обмена данных:
- измерительный модуль с грузоприемным устройством для взвешивания заполняемой тары до и после дозирования с питателем;
- транспортный модуль (для перемещения и отвода груза);
- система управления, предназначенная для обработки результатов взвешивания с весоизмерительным преобразователем, панелью оператора для выбора режимов работы и индикации результатов дозирования, размещенная в шкафу управления.
Дозаторы встроены в линию упаковки технического углерода в мешки.
Грузоприемные устройства оснащены автоматическим устройством установки нуля.
Система управления оснащена панелью управления с цифровой индикацией и выполняет следующие функции:
- управление процессом дозирования (производительностью цикла, массой дозы);
- обработка, отображение и передача результатов взвешивания на внешние устройства с помощью интерфейсов RS232, RS485;
- индикации режимов работы дозатора.
Терминология и наименования метрологических характеристик приведены в соответствии с ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний».
В системе управления дозаторов использованы весовые контроллеры Speed AC.

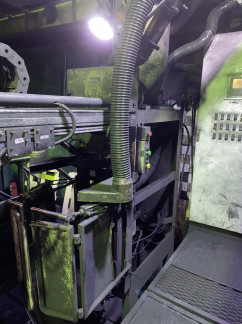

Общий вид дозаторов представлен на рисунке 1, весового контроллера - на рисунке 2.
Маркировочная табличка с серийным номером расположена на боковой панели системы управления. Серийный номер имеет цифровой формат, нанесен типографским способом.
К данному типу дозаторов относятся дозаторы с серийными номерами 17603868.2, 17603868.3, 144.479/504.3, 144.479/504.4.
Система управления дозаторов оснащена встроенным программным обеспечением (далее -ПО). Номер версии высвечивается при обращении к одноименному подпункту меню ПО дозатора.
Основные функции ПО: обработка сигнала с весовых устройств измерительного модуля и последующий пересчет его в единицы массы, хранение программ и результатов работы дозатора, вывод данных на табло панели управления.
ПО заложено в процессе производства и защищено от доступа и изменения паролем. Обновления ПО без обращения к производителю - фирме «Premier Tech Chronos B.V.», Нидерланды, в процессе эксплуатации не предусмотрено.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии ПО | не ниже 1.03.11.1 |
| Цифровой идентификатор ПО | - |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольший предел (Мах), кг | 35 |
| Номинальная минимальная доза, кг | 10 |
| Цена деления шкалы, кг | 0,05 |
| Максимально допустимое относительное отклонение массы каждой дозы от среднего значения при первичной поверке (в эксплуатации), % | ±0,25 (±0,5) |
| Максимально допускаемая относительная погрешность заданного значения при первичной поверке (в эксплуатации), % | ±0,5 (±1,0) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 380 |
| - частота, Гц | 50 |
| Потребляемая мощность, ВА, не более | 400 |
| Габаритные размеры системы управления, мм, не более | |
| - длина | 510 |
| - ширина | 810 |
| - высота | 2100 |
| Габаритные размеры грузоприемного устройства, мм, не более | |
| - длина | 300 |
| - ширина | 600 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | от +5 до +35 |
наносится на титульный лист Паспорта типографским способом. Комплектность средства измерений
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Дозаторы весовые дискретного действия | E-Val | 1 шт. |
| Инструкция по эксплуатации и техническому обслуживанию | - | 1 экз. |
приведены в главе 2 инструкции по эксплуатации и техническому обслуживанию
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Правообладатель
Фирма «Premier Tech Chronos B.V.», Нидерланды Адрес Meerheide 40 5521 DZ Eersel Netherlands
