| Номер в госреестре | 86207-22 |
| Наименование СИ | Весы автомобильные |
| Обозначение типа СИ | ВЧМ |
| Изготовитель | Акционерное общество "Вторчермет" (АО "Вторчермет"), Липецкая область, Елецкий район г. Елец |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные ВЧМ (далее - весы) предназначены для измерений массы автотранспортных средств в статическом режиме.
Принцип действия весов основан на преобразовании упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговой электрический сигнал, изменяющийся пропорционально массе груза. Этот аналоговый сигнал преобразуется в цифровой код и обрабатывается. Результаты измерений отображаются на цифровом дисплее индикатора.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительных тензорезисторных датчиков (далее - датчик) и индикатора.
К весам данного типа относятся весы модификации ВЧМ-30 зав. № В-01, В-02, В-03, В-04, В-05 и модификации ВЧМ-30Н зав. № В-06.
Для весов модификации ВЧМ-30 ГПУ представляет собой металлическую конструкцию, опирающуюся на главные грузоприемные рычаги, которые при помощи передающего рычага передают нагрузку от взвешиваемого объекта измерений на датчик. ГПУ устанавливается на одном уровне с поверхностью дорожного полотна.
Для весов модификации ВЧМ-30Н ГПУ представляет собой металлическую конструкцию, опирающуюся на четыре датчика. ГПУ устанавливается над поверхностью дорожного полотна. Для заезда и съезда транспортных средств с этих весов, ГПУ оборудуется пандусами. ГПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание.
В качестве весоизмерительных датчиков в весах используются:
- датчики весоизмерительные тензорезисторные S-Type модификации STC (рег. № 37065-08);
- датчики сило- и весоизмерительные серии С модификации С2 и С2А (рег. № 36963-08);
- датчики весоизмерительные тензорезисторные семейства Coloumn серии НМ14С (рег. № 5537119).
В качестве индикаторов в весах используются:
- прибор весоизмерительный Микросим модификации М0601 (рег. № 55918-13);
- преобразователь весоизмерительный ТВ модификации ТВ-003/05Д (рег. № 37794-08).
Индикатор обеспечивает выполнение следующих функций:
- отображение информации о массе груза.
Весы имеют следующие устройства:
- устройство установки на нуль;
- устройство первоначальной установки на нуль;
- устройство тарирования.
Маркировка весов выполнена в виде таблички, закрепленной на ГПУ, на которой нанесена следующая информация:
- наименование и модификацию весов;
- заводской номер;
- изготовитель;
- минимальная нагрузка (Min), т;
- максимальная нагрузка (Мах), т;
- действительная цена деления (d);
- поверочный интервал (e);
- год выпуска;
- знак утверждения типа.
Заводской номер весов в виде буквенно-цифрового обозначения нанесен ударным способом.

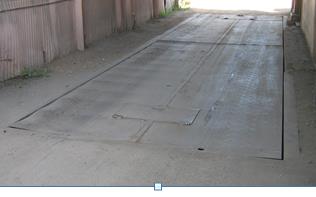

Общий вид весов представлен на рисунке 1. Общий вид индикаторов представлен на рисунке 2.
М0601 ТВ-003/05Д
Рисунок 2 - Общий вид индикаторов
Программное обеспечение (ПО) является встроенным и метрологически значимым. Конструкция весов исключает возможность несанкционированного влияния на ПО весов и измерительную информацию.
Идентификационным признаком ПО служит номер версии, который высвечивается на экране при включении весов.
Защита ПО от непреднамеренных или преднамеренных изменений обеспечивается:
- защитной пломбой с нанесением знака поверки для приборов весоизмерительных Мик-росим модификации М0601;
- защитной пломбой в виде стикера-наклейки для преобразователя весоизмерительного ТВ модификации ТВ-003/05Д.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | |
| М0601 | ТВ-003/05Д | |
| Идентификационное наименование программного обеспечения | Ed 5.хх | - |
| Номер версии (идентификационный номер) программного обеспечения | 5 | 16.50 |
| Цифровой идентификатор программного обеспечения | 0х3С40 | - |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC-16 с полиномом 0хА001 | - |
Таблица 2 - Метрологические характеристики
| Max, т | Min, т | Действительная цена деления (d), поверочный интервал (e), кг | Число поверочных интервалов (n) | Интервалы взвешивания | Пределы допускаемой погрешности, кг |
| От 200 кг до 5 т включ. | ± 10 | ||||
| 30 | 0,2 | 10 | 3000 | Св. 5 до 20 т включ. | ± 20 |
| Св. 20 до 30 т включ. | ± 30 |
| Наименование | Значение |
| Условия эксплуатации: - диапазон рабочих температур для ГПУ с датчиками, °С: а) S-Type модификации STC б) серии С модификации С2 и С2А в) семейства Coloumn серии НМ14С - диапазон рабочих температур для индикаторов, °С: а) М0601 б) ТВ-003/05Д - относительная влажность воздуха, не более, % | от -10 до +40 от -20 до +40 от -30 до +40 от -35 до +40 от -30 до +40 80 |
| Габаритные размеры ГПУ, мм -длина, не более - ширина, не более | 12000 3000 |
| Параметры электрического питания от сети переменного тока: -напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Время прогрева, мин, не менее | 30 |
| Средний срок службы, не менее, лет | 15 |
| Вероятность безотказной работы за 2000 часов | 0,95 |
наносится на титульном листе эксплуатационной документации на весы типографическим способом и на маркировочную табличку фотохимическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы автомобильные | ВЧМ | 1 шт. |
| Руководство по эксплуатации | 04637421.40.01РЭ | 1 шт. |
| Методика поверки | - | 1 шт. |
приведены в документе 04637421.40.01РЭ «Весы автомобильные ВЧМ. Руководство по эксплуатации», п.1.5 «Метод измерений».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
Правообладатель
Акционерное общество «Вторчермет» (АО «Вторчермет»)
Адрес: 398902, г. Липецк, ул. Юношеская, стр. 103
Юридический адрес: 399774, Липецкая область, Елецкий район г. Елец, ул. РязаноУральская, 7
ИНН 4826000428
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 26.11.2024 |
