| Номер в госреестре | 86212-22 |
| Наименование СИ | Осциллографы |
| Обозначение типа СИ | С1-127 (ЖКИ) М |
| Изготовитель | Унитарное предприятие "Завод СВТ", Республика Беларусь |
| Год регистрации | 2022 |
| Срок свидетельства | 01.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Область применения - при производстве, эксплуатации, ремонте и наладке радиоэлектронной аппаратуры в различных областях хозяйственной деятельности.
Описание: осциллографы состоят из следующих частей:
блока аналоговой обработки;
аттенюаторов 1 и 2;
схемы синхронизации;
блока цифровой обработки;
блока питания;
блока управления;
устройства подогрева ЖКИ;
модуля ЖКИ.
Входные сигналы поступают на входы аттенюаторов 1 и 2, которые обеспечивают коэффициенты отклонения от 1 мВ/дел до 5 В/дел из ряда чисел 1, 2, 5 и формируют сигналы синхронизации, поступающие на схему синхронизации. С выходов аттенюаторов сигналы обоих каналов поступают в блок цифровой обработки сигналов, в котором происходит преобразование аналогового сигнала в цифровой.
Блок управления формирует сигналы управления для аттенюаторов и схемы синхронизации. Схема синхронизации получает сигнал от аттенюатора 1 (2) или с входа синхронизации и формирует из них импульсы запуска.
Модуль ЖКИ служит для отображения сигнала в видимое изображение. Устройство подогрева ЖКИ необходимо при работе осциллографов при отрицательной температуре. Блок питания предназначен для преобразования переменных напряжений питающей сети в необходимые для питания узлов осциллографов при отрицательной температуре. Блок питания предназначен для преобразования переменных напряжений питающей сети в необходимые для питания узлов осциллографов уровни напряжений. Осциллографы выполнены в виде настольных переносных приборов.
Внешний вид осциллографов приведен в приложении 1 к описанию типа. Схема (рисунок) с указанием места пломбирования и места нанесения знака(ов) поверки на осциллографы приведена в приложении 2 к описанию типа.
| Наименование характеристики | Значение характеристики |
| Диапазон коэффициентов отклонения | от 1 мВ/дел|} до 5 В/дел|J |
| Пределы допускаемого значения относительной погрешности: для коэффициентов отклонения (0,005-5) В/дел1* для коэффициентов отклонения 1 и 2 мВ/дел1* в рабочих условиях эксплуатации для коэффициентов отклонения (0,005-5) В/дел1* в рабочих условиях эксплуатации для коэффициентов отклонения 1 и 2 мВ/дел1* | ±3 % (±4 % с делителем 1:10) ±4 % (±5 % с делителем 1:10) ±4,5 % (±5 % с делителем 1:10) ±6,0 % (±7 % с делителем 1:10) |
| Диапазон коэффициентов развертки | от 0,05 мкс/дел2) до 0,2 с/дел2) |
| Пределы допускаемого значения относительной погрешности: коэффициентов развертки коэффициентов развертки с растяжкой коэффициентов развертки в рабочих условиях эксплуатации коэффициентов развертки с растяжкой в рабочих условиях эксплуатации | Описание±4% ±4,5 % ±6,0 % |
| Пределы допускаемого значения относительной погрешности при измерении временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел2) | ±5 % (с растяжкой) |
| Пределы допускаемого значения относительной погрешности при измерении временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел2) в рабочих условиях эксплуатации | ±7,5 % |
| Диапазон частот синхронизации | от 10 Гц до 75 МГц |
| Минимальный уровень сигнала, не более: по внутренней синхронизации по внешней синхронизации | 0,8 деления 0,2 В |
| Примечания: - мера длины, соответствующая длине по вертикали большой клетки осциллографа; 2) - мера длины, соответствующая длине по горизонтали большой клетки осциллографа | |
Таблица 2
| Параметры переходной характеристики (далее по тексту - ПХ) | ||||
| Параметры ПХ | (0,005-2) В/дел | 5 В/дел | 1, 2 мВ/дел!) | с делителем 1:10 ((0,005-2) В/дел!)) |
| 1 | 2 | 3 | 4 | 5 |
| Время нарастания, не, не более | 5 | 5 | 35 | 5 |
| Выброс, %, не более | 5 | 5 | 5 | 10 |
| Время установления, не, не более | 35 | 35 | 200 | 35 |
| 1 | 2 | л | 4 | 5 |
| Неравномерность на участке установления,%, не более | 5 | 10 | 5 | 5 |
| Неравномерность, %, не более | 2 | 2 | 5 | не нормируется |
| Примечание - ])мера длины, соответствующая длине по вертикали большой клетки осциллографа | ||||
Основные технические характеристики и метрологические характеристики, не ' относящиеся к обязательным метрологическим требованиям: i
Таблица 3
| Наименование характеристики | Значение характеристики |
| Рабочая часть экрана, мм, не более | 53x77 |
| Число каналов | 2 |
| Параметры входов каналов вертикального отклонения: входное активное сопротивление входное активное сопротивление с делителем 1:10 входная емкость, не более входная емкость с делителем 1:10, не более | (1 ±0,03)м0м (Ю±0,3)МОм 25 пФ 25 пФ |
| Масса, кг, не более | 4 |
| Габаритные размеры, мм, не более | 295x130x405 |
| Потребляемая мощность, В А, не более | 50 |
| Средняя наработка на отказ, не менее | 7000 ч |
| Рабочие условия применения: диапазон температур окружающего воздуха, °С; относительная влажность окружающего воздуха при температуре 25 °С и более низких температурах без конденсации влаги, % | от минус 30 до плюс 50 до 98 |
| Параметры электропитания: Напряжение питания сети переменного тока Напряжение питания постоянного тока | (230 ± 23) В частотой (50 ± 1) Гц; (220 ± 11) В, (115 ±6) В частотой (400 ± 10) Гц (27 ± 2,7) В |
Комплектность: комплект поставки осциллографов приведен в таблице 4.
Таблица 4
| Наименование, тип | Обозначение | Количество |
| Осциллограф С1-127 (ЖКИ) М | УИ1ЯИ.411161.001-24 | 1 шт. |
| Комплект ЗИП эксплуатационный | Тг4.072.063-20 | 1 компл. |
| Руководство по эксплуатации | УШЯИ.411161.001-24 РЭ | 1 экз. |
| Формуляр | УШЯИ.411161.001-24 ФО | 1 экз. |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на лицевую панель осциллографов и на титульный лист руководства по эксплуатации.
Поверка осциллографов проводится по МРБ МП.2598-2016 "Осциллограф С-127 (ЖКИ) М. Методика поверки".
Технические нормативные правовые акты и технические документы,
устанавливающие:
требования к типу измерений:
ТУ BY В 190737825.001-2014. Осциллограф С1-127 (ЖКИ) М. Технические условия, методики поверки:
МРБ МП.2598-2016 "Осциллограф С-127 (ЖКИ) М. Методика поверки".
Перечень средств поверки:
пробойная установка УПУ-10;
калибратор осциллографов импульсный И1-9;
генератор испытательных импульсов И1-14;*
генератор импульсов Г5-72; «
генератор сигналов низкочастотный на ГЗ-112/1; 1
генератор сигналов высокочастотный Г4-107.
Идентификация программного обеспечения:
Информдция о программном обеспечении (далее по тексту - ПО) представлена в таблице 5.
Таблица 5
| Наименование ПО | Идентификационные данные |
| УФЦИ.460741.007 | версия не ниже v.4 |
Разработчик - Унитарное предприятие «Завод СВТ».
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: осциллографы С1-127 (ЖКИ) М соответствуют требованиям ТУ BY В 190737825.001-2014, техническим регламентам таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств", ТР ТС 004/2011 "О безопасности низковольтного оборудования".
Производитель средств измерений
Унитарное предприятие «Завод СВТ», Республика Беларусь 220005, г. Минск, пр. Независимости, 58, корп. 11, к. 801 тел.: +375 17 293-94-68, факс: +375 17 284-46-47 E-mail: info@,zsvt.ru
Уполномоченное юридическое лицо, проводившее испытания средств из м е р е I in й/м етро л о ги ч ес кую экспертизу единичного экземпляра средств измерений БелГИМ
Республика Беларусь, г. Минск. Старовиленский тракт, 93 * тел.: 8-017-374-55-01, факс: 8-017-244-99-38 E-mail: inlo@belgim.by
Приложение: 1. Фотография (и) общего вида средства измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака (ов) поверки средств измерений и пломбировки от несанкционированного доступа на 1 листе.
Директор БелГИМ
B.JI. Гуревич
Приложение 1 (обязательное)
Фотографии общего вида средства измерения
. .J'. ■'.? 9М—,. 11 '■ "*
А А+Б
>10
ft
А и Б1 ЗДБЫЧН*,^
ПИК ИНВЕРТ
КАНАЛ Б
каналА
V/ДЕЛ
V/ДЕЛ
\Г
s> N
<-
И
П
ЭТВНУТР ОДНОКР ВНЕШН
готов
У

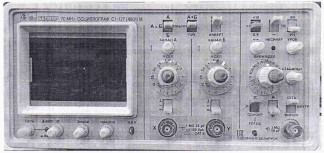

Рисунок 1.1- Внешний вид осциллографа
70 MHz ОСЦИЛЛОГРАФ С1-127(ЖКИ)М
' Т'Щ
Приложение 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака(ов) поверки и пломбировки от несанкционированного доступа осциллографов
Место пломбировки от
Рисунок 1.2 - Место нанесения знака поверки и пломбировки от несанкционированного доступа осциллографов
