Счетчики электрической энергии однофазные многофункциональные КВАНТ СТ1, 86215-22

86215-22
Счетчики электрической энергии однофазные многофункциональные КВАНТ СТ1 (далее
Карточка СИ
Номер в госреестре 86215-22
Наименование СИ Счетчики электрической энергии однофазные многофункциональные
Обозначение типа СИ КВАНТ СТ1
Изготовитель Общество с ограниченной ответственностью Завод "Промприбор" (ООО Завод "Промприбор"), г. Владимир
Год регистрации 2022
Срок свидетельства 22.07.2027
МПИ (интервал между поверками) 16 лет
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики электрической энергии однофазные многофункциональные КВАНТ СТ1 (далее

- счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных цепях переменного тока частотой 50 Гц.

Описание

Принцип действия счётчиков основан на цифровой обработке входных сигналов напряжения и тока с помощью специализированной микросхемы со встроенными аналого-цифровыми преобразователями (далее - АЦП). Остальные параметры, измеряемые счетчиком, определяются расчетным путем при последующей обработке микроконтроллером измеренных значений тока, напряжения и частоты сети.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого и технического учета электроэнергии.

Счетчики имеют в своем составе:

-    измерительные элементы - два датчика тока (шунты или трансформаторы тока в зависимости от исполнения) в цепях фазы и нейтрали;

-    резистивный делитель напряжения;

-    специализированную измерительную микросхему;

-    микроконтроллер;

-    энергонезависимую память данных;

-    встроенные энергонезависимые часы, позволяющие вести учет электрической энергии по не менее 4 тарифным зонам суток;

-    оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки;

-    оптический порт (по ГОСТ IEC 61107-2011);

-    интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии;

-    датчик магнитного поля;

-    реле отключения нагрузки, в зависимости от исполнения.

В составе счетчиков, предназначенных для установки на DIN рейку или на щиток, присутствует жидкокристаллический дисплей (далее - ЖК-дисплей). Счетчик имеет в своем составе индикатор функционирования «Работа» и кнопку для ручного переключения режимов индикации «Просмотр».

Счетчики, в зависимости от исполнения, могут иметь один или более интерфейсов удаленного доступа.

Счетчик ведет учет электрической энергии по тарифам.

Счетчики содержат в энергонезависимой памяти два тарифных расписания - действующее и отложенное. Отложенное тарифное расписание вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

-    количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

-    количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

-    количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

-    количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток.

Глубина хранения значений активной и реактивной электрической энергии с нарастающим итогом суммарно и раздельно по тарифам за сутки, не менее 180 суток.

Глубина хранения значений активной и реактивной электрической энергии (прием, отдача), а также запрограммированных параметров - на начало текущего расчетного периода (на

00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) и не менее 36 предыдущих программируемых расчетных периодов с циклической перезаписью начиная с самого раннего значения.

Счетчики обеспечивают формирование профиля нагрузки с программируемым временем интегрирования в диапазоне от 1 до 60 минут.

Глубина хранения профиля нагрузки при интервале усреднения 60 минут - 256 суток.

Длительность сохранения в памяти счетчика информации (измерительных данных, параметров настройки, программ) при отключении питания, не менее 20 лет.

Счетчики обеспечивают в режиме реального времени измерение и расчёт следующих параметров:

-    активной и реактивной электроэнергии в двух направлениях (прием, отдача);

-    среднеквадратического значения фазного напряжения переменного тока;

-    среднеквадратического значения силы переменного фазного тока;

-    ток в нулевом проводе;

-    активная, реактивная и полная электрическая мощность;

-    коэффициента электрической мощности по каждой фазе;

-    соотношение активной и реактивной электрической мощности;

-    частота сети переменного тока;

-    небаланс токов в фазном и нулевом проводе;

-    положительного и отрицательного отклонения напряжения по классу S с допусками в части измерения напряжения (ГОСТ 32144-2013, ГОСТ 30804.4.30-2013).

Учетные данные, измеряемые и рассчитанные параметры сохраняются в памяти, выводятся на дисплей и передаются по интерфейсам.

Наличие в составе счетчика энергонезависимых часов и календаря обеспечивает:

-    ведение даты и времени;

-    внешнюю ручную и автоматическую коррекцию (синхронизацию);

-    возможность автоматического переключения на летнее/зимнее время.

Счетчик имеет журналы событий, в котором фиксируются время и дата наступления событий с возможностью хранения не менее 500 событий совокупно по всем журналам, в том числе фиксируются следующие события:

-    дата и время вскрытия клеммной крышки;

-    дата и время вскрытия корпуса;

-    дата и время вскрытия крышки батарейного отсека;

-    дата и время вскрытия крышки отсека модуля связи;

-    дата и время вскрытия крышки отсека блокировки реле управления нагрузкой;

-    дата и время последнего перепрограммирования (перепараметрирования);

-    дата, время, тип выполненной команды;

-    изменение направления перетока мощности;

-    дата и время отклонения напряжения в измерительной цепи от заданного предела;

-    превышение соотношения величин потребления активной и реактивной мощности;

-    превышение заданного предела мощности;

-    дата, время и величина воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);

-    факт связи с приборами учета, приведшего к изменению данных;

-    изменение текущих значений времени и даты при синхронизации с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую было скорректировано значение;

-    дата, время, продолжительность и величина нарушения показателей качества электроэнергии;

-    результатов самодиагностики;

-    дата и время фиксации данных об аппаратном или программном сбое;

-    дата и время попытки доступа с неуспешной идентификацией и (или) аутентификацией;

-    дата, время и причина включения и отключения встроенного коммутационного аппарата;

-    дата и время попытки доступа с нарушением правил управления доступом;

-    дата и время модификации встроенного ПО;

-    попытка несанкционированного нарушения целостности программного обеспечения и параметров.

Счетчики по имеющимся интерфейсам обеспечивают возможность организации с использованием протоколов передачи данных передачу показаний, предоставления информации

о результатах измерения количества и иных параметров электрической энергии, передачу журналов событий и данных о параметрах настройки, а также удаленного управления прибором учета электрической энергии, не влияющих на результаты выполняемых счетчиком измерений, включая:

-    корректировку текущей даты и времени, часового пояса;

-    изменение тарифного расписания;

-    программирование параметров фиксации индивидуальных параметров качества электроснабжения;

-    программирование параметров срабатывания встроенного коммутационного аппарата;

-    изменение паролей доступа к параметрам;

-    управление коммутационным аппаратом путем его фиксации в положении «отключено».

Счетчик может выступать в качестве инициатора связи с уровнем информационновычислительного комплекса электроустановки или информационно-вычислительного комплекса при наступлении различных событий, в том числе:

-    при вскрытии клеммной крышки, крышки корпуса;

-    воздействии магнитным полем;

-    при несанкционированном перепрограммировании (параметрировании);

-    превышении максимального порога мощности;

-    при отклонении напряжения в измерительных цепях от заданных пределов;

-    при выходе температуры внутри корпуса счетчика за границы допустимого диапазона;

Обслуживание счетчиков производится с помощью технологического программного

обеспечения (конфигуратор счетчика).

Счетчики выпускаются в модификациях, отличающихся интерфейсами связи, вариантами исполнения корпуса и опциональным функционалом.

Структура условного обозначения счетчиков КВАНТ СТ1 :

КВАНТ CT1 .01 - W- B R P F G E U In On

ПН ИН1НН1НН I

КВАНТ CT1 .01 - W- B R P F G E U In On

Наличие дискретного выхода n - количество выходов

Наличие дискретного входа n - количество входов

Наличие резервного питания

| Наличие интерфейса Ethernet

Наличие встроенного GSM/GPRS модема:

G - GPRS (3G)

G1- GPRS, NB IoT

Наличие радио интерфейса:

Z - ZigBee

F1 - радиоинтерфейс 433 МГц F2 - радиоинтерфейс 868 МГц L2 - радиоинтерфейс LoraWAN 868 МГц

Наличие интерфейса PLC: P1 - G3-PLC P2 - PLC-PRIME

Наличие интерфейса RS-485: R - Один интерфейс R2 - Два интерфейса

Наличие реле управления нагрузкой

Вариант исполнения:

D - Установка на DIN-рейку W - Установка на щиток С - установка на опору

] Модификация счетчика

| Наименование счетчика

При отсутствии опции отсутствует соответствующий символ в условном обозначении.

Для радио-модулей с внешними антеннами добавляется окончание «-S».

Заводской номер наносится на маркировочную табличку или наклейку любым технологическим способом в виде цифрового или буквенно-цифрового кода.

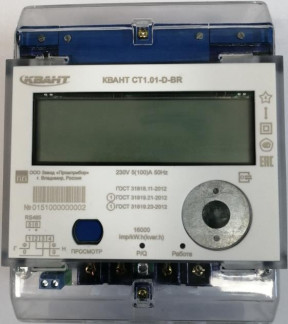

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера, а также индикаторного устройства представлены на рисунках 1 - 3.

Место нанесения знака утверждения типа

Пломба с нанесением знака поверки

о 2 I Зу О

'Т) /1П 6 '1Г)

Рисунок 3 - Общий вид индикаторного устройства

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) счетчиков разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в счетчик на стадии его производства.

ПО является метрологически значимым.

Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены протоколом передачи данных и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов возможен с тремя уровнями доступа (публичный, чтение, конфигуратор) с устанавливаемыми паролями. Предусмотрено использование шифрования паролей и данных.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Идентификационные данные метрологически значимой части ПО счетчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение в зависимости от варианта исполнения корпуса

КВАНТ CT1.01-D (W)

КВАНТ CT1.01-C

Идентификационное наименование ПО

CT1-D

СТ1-С

Номер версии (идентификационный номер) ПО, не ниже

1.0

Цифровой идентификатор ПО

B181

F7BD

Таблица 2 - Метрологические характеристики

Характеристика

Значение

Номинальное фазное напряжение Цном, В

230

Установленный рабочий диапазон напряжения, В

от 0,7- Цном до 1,3-Цном

Диапазон измерений среднеквадратических значений фазного напряжения переменного тока Цф, В

от 0,7'Цном до 1,3-Цном

Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, %

±0,5

Базовый ток /б, А

5

Максимальный ток /макс, А

60; 80; 100

Номинальная частота сети переменного тока, Гц

50

Диапазон измерений частоты переменного тока f, Гц

от 47,5 до 52,5

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц

±0,05

Диапазон измерений среднеквадратических значений силы переменного тока в фазе /ф/нейтрали /н, А

от 0,05 /б до /макс

Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока в фазе /ф/нейтрали /н, %

±1,0

Ход внутренних часов, с/сут, не хуже

±5,0

Класс точности счётчиков при измерении активной электрической энергии по ГОСТ 31819.21-2012

1

Класс точности счётчиков при измерении реактивной электрической энергии по ГОСТ 31819.23-2012

1

Пределы допускаемой относительной погрешности измерений активной электрической мощности для счетчиков класса точности 1 по ГОСТ 31819.21-2012 при номинальном напряжении, %

±1,5 для 0,05/ < / < 0,1/, cos ф = 1;

0,1/ < / < 0,2/, cos ф = 0,5 (при индуктивной нагрузке), 0,8 (при емкостной нагрузке);

±1,0 для

0,1/ < / < /макс,

cos ф = 1;

0,2/ < / < /макс,

cos ф = 0,5 (при индуктивной нагрузке), 0,8 (при емкостной нагрузке)

Пределы допускаемой относительной погрешности измерений реактивной электрической мощности для счетчиков класса точности 1 по ГОСТ 31819.23-2012 при номинальном напряжении, %

±1,5 для 0,05/ < / < 0,1/, sin ф = 1;

0,1/ < / < 0,2/, sin ф = 0,5 (при индуктивной или

Характеристика

Значение

емкостной нагрузке);

0,2I ^ I < 1макс, sin ф = 0,25 (при индуктивной или емкостной нагрузке);

±1,0 для 0,1I ^ I < 1макс, sin ф = 1 (при индуктивной или емкостной нагрузке);

0,2-!б ^ I < 1макс, sin ф = 0,5 (при индуктивной или емкостной нагрузке)

Диапазон измерений коэффициента электрической мощности cos ф

от -1 до +1

Пределы допускаемой относительной погрешности измерений коэффициента электрической мощности (cos ф), %

±3

Диапазон измерений коэффициента электрической мощности tg ф

от -57,29 до +57,29

Пределы допускаемой относительной погрешности измерений соотношения реактивной и активной электрической мощности (коэффициента реактивной электрической мощности tg ф), %

±3

Диапазон измерений положительного отклонения напряжения 5U(+), %

от 0 до 30

Пределы допускаемой абсолютной погрешности измерений положительного отклонения напряжения, 5U(+) , %

±0,5

Диапазон измерений отрицательного отклонения напряжения 5U(-), %

от 0 до 30

Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения, SU(-), %

±0,5

Стартовый ток (чувствительность), А, не более

0,004 1б

Постоянная счетчика по активной электрической энергии, имп/(кВт-ч)

16000

Постоянная счетчика по реактивной электрической энергии, имп/(квар-ч)

16000

Таблица 3 - Основные технические характеристики

Характеристика

Значение

Полная электрическая мощность, потребляемая каждой цепью тока при базовом токе, ВА, не более

0,3

Характеристика

Значение

Полная (активная) электрическая мощность, потребляемая цепью напряжения (без учета устройств связи) при номинальном значении напряжения, В А (Вт), не более

10 (2)

Количество десятичных знаков отсчетного устройства, не менее

8

Разрешающая способность счетного механизма отсчетного устройства, кВтч, не более

0,01

Число тарифов, не менее

4

Число тарифных временных зон, не менее

12

Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012

1

Степень защиты от пыли и влаги для счетчиков в корпусах D и W по ГОСТ 14254-2015

IP51

Степень защиты от пыли и влаги для счетчиков в корпусе С по ГОСТ 14254-2015

IP54

Максимальное значение силы переменного тока реле при выполнении операции отключения/включения, А, не менее

1,1^/макс

Габаритные размеры (длинахширинахвысота), мм, не более: - для исполнения корпуса D

185x140x80

- для исполнения корпуса W

185x140x80

- для исполнения корпуса C

180x180x125

Рабочие условия измерений:

- температура окружающей среды, °С

от -40 до +70

- относительная влажность при температуре окружающей среды +25 °С, %

от 40 до 98

- атмосферное давление, кПа

от 70,0 до 106,7

Масса, кг, не более

1,5

Средняя наработка на отказ, ч

320000

Срок службы встроенной батареи, лет, не менее

16

Средний срок службы, лет

30

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик электрической энергии однофазный многофункциональный КВАНТ СТ1 1

ВЛСТ 420.00.000

1 шт.

Формуляр 2

ВЛСТ 420.00.000 ФО

1 шт.

Руководство по эксплуатации 3

ВЛСТ 420.00.000 РЭ

1 шт.

Руководство оператора 3)

ВЛСТ 420.00.000 РО

1 шт.

Кронштейн для крепления на опоре ЛЭП 4

Упаковка 5

1 шт.

1 шт.

Конфигурационное программное обеспечение 6

1 шт.

Правообладатель

Общество с ограниченной ответственностью Завод «Промприбор» (ООО Завод «Промприбор»)

ИНН 3328437830

Адрес: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8А Юридический адрес: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8, п. 59

86215-22
Номер в ГРСИ РФ:
86215-22
Производитель / заявитель:
Общество с ограниченной ответственностью Завод "Промприбор" (ООО Завод "Промприбор"), г. Владимир
Год регистрации:
2022
Cрок действия реестра:
22.07.2027
Похожие СИ
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
93685-24
93685-24
2024
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Срок действия реестра: 02.11.2029
93686-24
93686-24
2024
Shanghai Huace Navigation Technology Ltd, Китай
Срок действия реестра: 02.11.2029
93688-24
93688-24
2024
Techik Instrument (Shanghai) Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93689-24
93689-24
2024
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93693-24
93693-24
2024
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Омской области" (ФБУ "Омский ЦСМ"), г. Омск
Срок действия реестра: 02.11.2029
