| Номер в госреестре | 86227-22 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | B109 |
| Изготовитель | Общество с ограниченной ответственностью "Японские измерительные технологии" (ООО "Японские измерительные технологии"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 22.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные B109 (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (напряжение постоянного тока), пропорционально измеряемой силе при срезе.
Принцип действия датчиков основан на преобразовании упругой деформации чувствительного элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал, пропорционально измеряемой силе.
Конструктивно датчики представляют собой упругие измерительные элементы цилиндрической формы. На поверхность или внутрь упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь.
Электрическое подсоединение к измерительным усилителям осуществляется через унифицированные электрические разъемы.
Заводские номера в виде цифрового обозначения, состоящие из арабских цифр, наносятся на маркировочную табличку, наклеиваемую на корпус датчиков.
Конструкция датчиков обеспечивает ограничение доступа к наклеенным тензорезисторам в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, путём заливки монтажных отверстий силиконом или двухкомпонентной эпоксидной смолой.

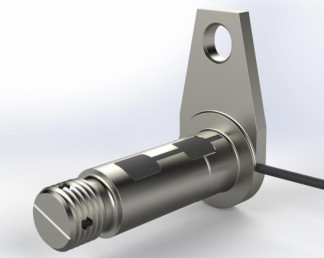

Общий вид датчиков с указанием мест пломбировки и мест нанесения заводского номер приведены на рисунках 2 - 6. Общий вид маркировочной таблички приведён на рисунке 1.
ООО "ЯПОНСКИЕ ИЗМЕРИТЕЛЬНЫЕ ТЕХНОЛОГИИ"
Fhom = 34.000H
Маркировочная табличка, которая наклеивается на корпус датчиков, содержит следующую информацию:
- наименование изготовителя;
- год изготовления;
- модель;
- заводской номер;
- номинальное усилие (F ном).
Нанесение знака поверки на датчики не предусмотрено.
Структура обозначения модели датчика B109-ХХХ-У, где B109 - общее обозначеание серии (типа);
ХХХ - группа цифр, обозначающая угол приложения силы в градусах, которое может принимать значения от 0 до 360 градусов. При этом если угол приложения силы не является целым числом, то значение указывается до второго знака после запятой, например: 112,39.
Y - вспомогательное обозначение, означающее сторону установки на испытуемый объект: L - левая сторона, R - правая сторона.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 3,4 до 34,0 |
| Выходной сигнал при номинальном усилии, мВ/В | от 0,5 до 5,02) |
| Пределы допускаемой приведенной1) погрешности измерений силы, связанной с нелинейностью, у, % | ±0,5; ±1,0; ±2,5; ±5,02) |
| Предел допускаемой приведенной1) погрешности измерений силы, связанной с гистерезисом, v, % | 0,2; 0,5; 1,0; 3,02) |
| Предел допускаемой приведенной1) погрешности измерений силы, связанной с повторяемостью показаний, b ’, % | 0,25; 0,5; 1,0; 3,02) |
| 1) - к выходному сигналу при номинальном усилии 2) - конкретное значение указывается в паспорте |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 2 до 10 |
| Габаритные размеры (диаметр х высота) без выступающих частей, мм, не более | 30x200 |
| Масса, кг, не более | 1,8 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 20 до 80 |
наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный тензорезисторный B109 | - | 1 шт. |
| Паспорт | БТМВ.404176.109 ПС | 1 экз. |
| Руководство по эксплуатации | БТМВ.404176.109 РЭ | 1 экз. |
приведены в разделе 3 «Монтаж датчика и проведение измерений» руководства по эксплуатации на датчик.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 Об утверждении Государственной поверочной схемы для средств измерений силы;
ТУ 26.51.66-109-88450892-2021 Датчики силоизмерительные тензорезисторные B109. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Японские измерительные технологии» (ООО «Японские измерительные технологии»)
ИНН 7725648641
Адрес: 115432, г. Москва, 2-й Кожуховский проезд, дом 29, корпус 2, строение 16
Телефон: +7 (495) 971-84-13
E-mail: info@tmljp.ru, сайт: https://www.tmljp.ru
| Зарегистрировано поверок | 12 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
