Весы автомобильные "Heleos", 86231-22

Назначение

Весы автомобильные «Heleos» (далее - весы) предназначены для измерений массы автомобильных транспортных средств (далее - ТС) и других грузов в статическом режиме взвешивания.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающего под действием силы тяжести взвешиваемого объекта, в пропорциональный электрический сигнал. Далее сигнал поступает в электронный весоизмерительный прибор, где обрабатывается, измеренное значение массы выводится на дисплей весоизмерительного прибора и/или передается через цифровой интерфейс связи на периферийные устройства.

Весы состоят из:

-    грузоприемного устройства (далее - ГПУ), включающего в себя, тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011; далее - датчики);

-    весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1-2011).

ГПУ включает в себя от одной до четырех секций, представляющих собой металлическую либо бетонную конструкцию для размещения транспортного средства (далее - ТС), каждая из которых опирается на четыре датчика. Соседние секции могут иметь общие точки опоры (датчик). ГПУ может быть установлена на одном уровне с поверхностью дорожного полотна или над ним. Во втором случае для заезда и съезда транспортных средств, ГПУ оборудуется пандусами. ГПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание.

В весах используются следующие датчики:

-    датчики весоизмерительные тензорезисторные QS производства «KELI SENSING TECHNOLODY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИФОЕИ 78206-20), модификации: QS, QS-D, QSZF;

- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB производства «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИФОЕИ 77382-20), модификации: SQB;

-    датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS производства «KELI SENSING TECHNOLODY (NINGBO) CO.LTD», Китай (регистрационный номер в ФИФОЕИ 75819-19), модификации: ZSFY, ZSFY-D, ZSF;

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, ^lumn производства «Zhonghang Electronic Measuring Instrument Co., LTD» (Zemic), КНР (регистрационный номер в ФИФОЕИ 55371-19), модификации: HM14H1, H8C, HM9B;

-    датчики весоизмерительные тензорезисторные Sierra производства ООО «Сиерра», Россия, г. Москва (регистрационный номер в ФИФОЕИ 76409-19), модификации: SBM14;

-    датчики весоизмерительные сжатия 740 производства «UTILCELL», Испания (регистрационный номер в ФИФОЕИ 50842-12), модификации: 740-С3;

-    датчики весоизмерительные сжатия 740D производства «UTILCELL», Испания (регистрационный номер в ФИФОЕИ 49772-12) модификации: 740D-C3;

-    датчики весоизмерительные тензорезисторные WBK-D производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 54471-13) модификации: WBK-30D, WBK-50D.

-    датчики весоизмерительные тензорезисторные WBK производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 56685-14) модификации: WBK-30, WBK-50;

-    датчики весоизмерительные тензорезисторные С производства "Hottinger Baldwin Measurement (Suzhou) Co., Ltd.", Китай; "Hottinger Baldwin Messtechnik GmbH", Германия (регистрационный номер в ФИФОЕИ 20784-09), модификации: C16A, C16i;

-    датчики весоизмерительные МВ 150 производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер в ФИФОЕИ 44780-10), модификации: МВ 150-30-С3, МВ 150-40-С3, МВ 150-60-С3;

-    датчики весоизмерительные цифровые МВЦ производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер в ФИФОЕИ 46008-10), модификации: МВЦ-20-С3, МВЦ-30-С3, МВЦ-40-С3, МВЦ-60-С3;

- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 51261-12) модификации: BS-5, BS-10, BSA-5, ВSS-5, ВSН-5.

В весах используются следующие приборы весоизмерительные:

-    приборы весоизмерительные CI, BI, NT и PDI производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 50968-12) модификации: CI-5010A, CI-6000A, CI-5200A, CI-200A, CI-2400BS;

-    приборы весоизмерительные DIS2116, DWS2103 производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер в ФИФОЕИ 61809-15) модификации: DWS2103;

-    приборы весоизмерительные WE производства "Hottinger Baldwin Messtechnik GmbH", Германия (регистрационный номер в ФИФОЕИ 61808-15) модификации: WE2107, WE2108;

-    терминалы весоизмерительные CI, NT производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 54472-13), модификации: CI-600D;

-    приборы весоизмерительные МИ производства ООО «МИДЛиК», Московская область, г. Лобня (регистрационный номер в ФИФОЕИ 61378-15), модификации: МИ ВДА/12Я, МИ ВДА/7Я, МИ ВДА/6Я, МИ ВДА/12Ц, МИ ВДА/12ЦС;

-    приборы весоизмерительные Микросим производства ООО НПП «Метра» Калужская область, г. Обнинск (регистрационный номер в ФИФОЕИ 55918-13) модификации: М0601;

-    приборы весоизмерительные Титан производства ООО «ЗЕМИК», г. Ростов-на-Дону (регистрационный номер в ФИФОЕИ 72048-18) модификации: ТИТАН 6, ТИТАН 12, ТИТАН 12С, ТИТАН 3ЦС, ТИТАН 3Ц, ТИТАН Н12Ж, ТИТАН Н22С, ТИТАН Н22ЖС.

Весы автомобильные «Heleos» выпускаются в модификациях, отличающимися значениями максимальной и минимальной нагрузки, действительной ценой деления, поверочным интервалом и габаритными размерами ГПУ.

По конструктивному исполнению грузоприёмного устройства весы подразделяются на платформенные и колейные.

Пример расшифровки обозначения Весы автомобильные «Heleos» -[1]-[2]-[3]-[4], где:

[1]    - максимальная нагрузка, т (40; 60; 80; 100; 120; 150);

[2]    - кол-во секций грузоприёмного устройства (от 1 до 4);

[3]    - кол-во интервалов взвешивания (от 1 до 2);

[4]    - вид исполнения (К-колейные, П-платформенные)

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    автоматическое устройство установки на нуль (Т.2.7.2.3);

-    устройство первоначальной установки на нуль (T.2.7.2.4);

-    устройство слежения за нулем (T.2.7.3);

-    устройство тарирования (выборки массы тары) (T.2.7.4);

-    устройство предварительного задания значения массы тары (T.2.7.5);

Маркировка весов выполнена в виде таблички, закрепленной на грузоприемном устройстве,

на которой нанесены следующие данные:

-    товарный знак предприятия-изготовителя;

-    наименование, тип весов;

-    семейство весов;

-    класс точности;

-    максимальная нагрузка (Мах), кг;

-    минимальная нагрузка (Min), кг;

-    действительная цена деления, кг;

-    поверочный интервал весов в виде е;

-    диапазон рабочих температур (от + до -);

-    заводской (серийный) номер;

-    год выпуска;

-    наименование предприятия-изготовителя;

-    параметры электропитания;

-    номер ТУ

-    страна производитель

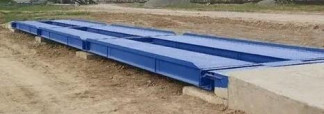

Буквенно-цифровое обозначение типа весов наносится на маркировочную табличку фотохимическим методом, цифровое обозначение заводского номера весов - ударным способом, что обеспечивает сохранность в процессе эксплуатации и идентификацию весов. Общий вид ГПУ весов представлен на рисунке 1.

Место закрепления маркировочной таблички

Общий вид применяемых индикаторов и терминалов представлен на рисунке 2.

МИ ВДА/6Я

Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для весов автомобильных «Heleos» приведена на рисунке 3.

Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2107, WE2108

Место н анесения р азрушаемых наклеек

Программное обеспечение

Программное обеспечение (далее — ПО) весов, необходимое для реализации процедуры взвешивания в статическом режиме является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением».

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Предотвращение воздействий и защита законодательно контролируемых параметров во встроенном ПО обеспечивается: защитной пломбой (наклейкой), которая находится на корпусе прибора и ограничивает доступ к переключателю регулировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы, либо используется принцип электронной пломбы (клейма), отображающейся в журнале событий, показания которого меняются при изменении метрологически значимых параметров регулировки и настройки.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов. Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий». Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011 .............................................средний (III)

Основные метрологические характеристики: максимальная нагрузка (Max), минимальная нагрузка (Min), поверочный интервал весов (e), действительная цена деления (шкалы) (d), число поверочных интервалов (n) приведены в таблице 2, остальные метрологические характеристики весов - в таблице 3, основные технические характеристики весов - в таблице 4.

Таблица 3 - Метрологические характеристики

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на боковой стенке ГПУ, фотохимическим методом и на титульный лист руководства по эксплуатации(паспорт) методом типографской печати.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации 28.29.31-001-06332329РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ТУ 28.29.31-001-06332329-2021 «Весы автомобильные «Heleos». Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ЮТЭК» (ООО «ЮТЭК»)

Адрес: 344111, г. Ростов-на-Дону, пр-т. 40-летия Победы 124, 2 ИНН: 6167137275
