| Номер в госреестре | 86232-22 |
| Наименование СИ | Мерник металлический технический 1-го класса |
| Обозначение типа СИ | Г4-ВИЦ-1000 |
| Изготовитель | Шебекинский машиностроительный завод, Белгородская обл., г. Шебекино (изготовлен в 1972 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерник металлический технический 1-го класса Г4-ВИЦ-1000 (далее - мерник) предназначен для измерений объема жидкости.
Мерник изготовлен в модификации Г4-ВИЦ-1000.
Принцип действия мерника основан на заполнении или сливе из него жидкости и предназначен для измерения жидкости в объёме полной вместимости.
Мерник состоит из стального резервуара с эллиптическими днищами, имеющего форму цилиндра, установленного на опоры в горизонтальном положении при помощи отвеса. Угол наклона к горизонтальной плоскости составляет не менее 3°, что обеспечивает полный слив измеряемой жидкости. Мерник имеет вертикальную горловину, закрытую герметичной крышкой, оборудованную устройством для сообщения внутренней полости мерника с атмосферой, патрубками наливной и переливной трубы и двумя смотровыми окнами диаметрально расположенными друг против друга. На переднем смотровом окне горловины укреплена шкальная пластина с отметкой номинальной вместимости. Наливная труба горловины служит для донного налива жидкости, а переливная труба для поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Крышка горловины снабжена термометром сопротивления для снятия показаний температуры жидкости.
Мерник имеет краны для отбора проб, указатель уровня со стеклянной трубкой для контроля за наполнением мерника. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива жидкости.
Заводской номер нанесен на маркировочную табличку ударным способом.
Общий вид мерника и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

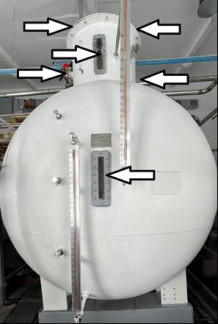

Рисунок 1 - Общий вид мерника металлического технического 1 -го класса Г4-ВИЦ-1000 и схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки.
Знак поверки наносится на следующие пломбы:
-пломба, ограничивающая доступ к крану сливному;
-пломба, ограничивающая доступ к смотровым окнам;
-пломба, ограничивающая доступ к наливной трубе;
-пломба, ограничивающая доступ к люку горловины;
-пломба, ограничивающая доступ к переливной трубе.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 10000 |
| Пределы допускаемой относительной погрешности при температуре +20 °С от номинального значения полной вместимости, % | ±0,2 |
| Класс по ГОСТ 8.633-2013 | 1 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - длина | 3400 |
| - диаметр 1 | 2000 |
| - диаметр 2 | 2000 |
| Условия эксплуатации: | |
| температура окружающей среды, °С | от - 30 до + 40 |
| относительная влажность, % | от 30 до 80 |
| атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический технический 1 класса зав. № 704 | Г4-ВИЦ-1000 | 1 шт. |
| Паспорт | 1 шт. |
приведены в разделе 9 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 декабря 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
Правообладатель
Шебекинский машиностроительный завод
Адрес: Белгородская обл., г. Шебекино, ул. Октябрьская, д. 11
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
