| Номер в госреестре | 86237-22 |
| Наименование СИ | Системы компьютерные измерительно-регистрационные |
| Обозначение типа СИ | CT-RS |
| Изготовитель | Закрытое акционерное общество предприятие "Специальные технологии" (ЗАО предприятие "Специальные технологии"), г. Пенза |
| Год регистрации | 2022 |
| Срок свидетельства | 22.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы компьютерные измерительно-регистрационные СТ-RS (далее - системы) предназначены для измерений давления, температуры, силы и линейных перемещений.
Системы предназначены для измерений давления, температуры, силы и линейных перемещений, индикации утечек (счета импульсов) при проведении испытаний различных изделий промышленности.
Системы относятся к проектно-ориентированному оборудованию. Состав и функции системы определяются методами испытаний изделий и договором (проектом). В зависимости от методов испытаний изделий системы могут включать в себя измерительные каналы (далее - ИК) четырех типов в различных сочетаниях: давления, температуры силы и линейных перемещений.
Принцип действия систем основан на преобразовании физических величин первичными измерительными преобразователями в аналоговые сигналы силы постоянного электрического тока, которые поступают в аналогово-цифровой преобразователь (далее - АЦП) программируемого логического контроллера (далее - ПЛК) или модуля «ввода-вывода», где преобразуются в цифровой код с дальнейшей обработкой при помощи программного обеспечения персонального компьютера (далее - ПК).
Системы применяются в составе испытательных стендов или комплексов для измерения и регистрации параметров испытаний.
Системы могут включать в себя аналоговые, цифровые и импульсные ИК, которые могут состоять из следующих основных компонентов:
- измерительных - первичных измерительных преобразователей давления, температуры, линейных перемещений, силы;
- комплексных - АЦП, ПЛК или модуля «ввода-вывода» (одного или нескольких), преобразующих аналоговый или дискретный сигнал от первичных преобразователей в цифровой код;
- связующих - цифровых каналов связи RS-485/232, предназначенных для передачи данных, включая результаты измерений, проводных каналов связи, клеммных колодок, кабельных разъёмов и т. д.;
- вычислительного - ПК с соответствующим программным обеспечением (далее - ПО) в качестве операторской станции для удобной и наглядной визуализации параметров, выполнения расчётов, ведения протоколов и архивирования данных, а также конфигурирования и настройки программной части системы;
- вспомогательных компонентов - устройств, обеспечивающих нормальное функционирование систем, но не участвующих непосредственно в измерительных преобразованиях.
Комплексные и вычислительные компоненты систем монтируются в любом подходящем корпусе, первичные измерительные преобразователи - в местах измерения
физических величин согласно требованиям технического задания, удобства эксплуатации, технического обслуживания и ремонта.
Системы имеют следующую структуру обозначений:
СТ-RS.ХХ.ХХ 1 2
1 - количество ИК
2 - порядковый номер системы
Общий вид систем представлен на рисунке 1.
Пломбирование систем не предусмотрено.
Нанесение знака поверки непосредственно на системы не предусмотрено.
Каждый экземпляр системы идентифицирован, имеет заводской номер в числовом формате, нанесенный на маркировочную табличку методом шелкографии, и в паспорт типографическим методом, обеспечивающими его прочтение и сохранность в процессе эксплуатации.

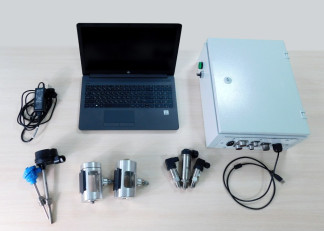

Рисунок 1 - Общий вид систем
Системы могут комплектоваться первичными измерительными преобразователями утвержденного типа согласно таблице 1.
Таблица 1 - Перечень первичных преобразователей
| Наименование и тип | Пределы допускаемой основной приведенной погрешности, % или диапазон измерений и класс точности | Регистрационный номер в ФИФ ОЕИ |
| Датчики давления ДМ5007 | ±0,25 или ±0,5 | 14753-16 |
| Датчики давления МИДА-13П | ±0,25 или ±0,5 | 17636-17 |
| Датчики давления тензорезисторные APZ | ±0,25 или ±0,5 | 62292-15 |
| Преобразователи давления | ±0,25 или ±0,5 | 28313-11 |
| измерительные СДВ | ||
| Датчики температуры ТС5008 | от 0 до +100 °С, класс точности 0,25 или 0,5; от 0 до +150 °С, класс точности 0,25 или 0,5; от 0 до +200 °С, класс точности 0,25; от 0 до +250 °С, класс точности 0,25; от -50 до +100 °С, класс точности 0,25 или 0,5; от -50 до +150 °С, класс точности 0,25; от -50 до +180 °С, класс точности 0,25 | 14724-12 |
| Термометры сопротивления ДТС | от 0 до +100 °С, класс точности 0,25 или 0,5; от 0 до +150 °С, класс точности 0,25 или 0,5; от 0 до +200 °С, класс точности 0,25; от 0 до +250 °С, класс точности 0,25; от -25 до +100 °С, класс точности 0,25 или 0,5; от -25 до +150 °С, класс точности 0,25; от -25 до +200 °С, класс точности 0,25; от -25 до +250 °С, класс точности 0,25; от -40 до +80 °С, класс точности 0,25 или 0,5; от -50 до +100 °С, класс точности 0,25 или 0,5; от -50 до +150 °С, класс точности 0,25; от -50 до +200 °С, класс точности 0,25 | 28354-10 |
| Термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ex | ±0,25 | 21968-11 |
Программное обеспечение (далее - ПО) систем обеспечивает:
- несколько уровней доступа к настройкам и управлению системой для эксплуатирующего и обслуживающего персонала;
- внесение параметров, установление режимов, необходимых для проведения испытаний;
- сбор данных, визуализацию и диспетчеризацию хода проведения процесса испытаний;
- архивирование произведенных действий в системе, уведомление о аварийных ситуациях и т. д., а также архивирование протоколов проведенных испытаний;
- возможность вывода результатов испытаний на печать.
Все действия оператора регистрируются системой. Защита от несанкционированного доступа к ПО осуществляется с помощью паролей.
ПО разработано на платформе систем SCADA и функционирует на базе операционных систем Windows или UNIX-подобных.
ПО систем разделено на метрологически значимое и незначимое. Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Project.dat |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | ffe2cb8709c02ca7ad2bdd825f6b125e |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблицах 3 и 4 соответственно.
Таблица 3 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений избыточного давления, МПа1) | от 0 до 1; от 0 до 2,5; от 0 до 4; от 0 до 10; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250 |
| Диапазон измерений мановакууметрического давления, МПа1) | от -0,1 до 0; от -0,1 до -0,002; от -0,1 до 0,15; от -0,1 до 1,5 |
| Пределы допускаемой основной приведенной погрешности измерений давления, % 8) | ±0,42) или ±13) |
| Пределы допускаемой дополнительной приведенной погрешности измерений давления, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С, %:8) - при использовании датчиков ДМ5007; - при использовании датчиков МИДА-13П 4); - при использовании датчиков APZ - при использовании датчиков СДВ | ±0,452) или ±0,53) от ±0,01 до ±0,25 до ±0,1 до ±0,25 |
| Диапазон измерений температуры, °С 1) | от -50 до +250 |
| Пределы допускаемой основной абсолютной погрешности измерений температуры, °С | ±1 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С, °С: - при использовании датчиков ТС5008: - при использовании датчиков ТСМУ Метран-274 - при использовании датчиков ДТС | ±0,1 % 5) или ±0,2 % 6) от диапазона измерений датчика ±0,6 0,2 7) |
| Диапазон измерений силы, кгс 1) | от 0 до 200; от 0 до 500; от 0 до 2 000; от 0 до 5 000; от 0 до 10 000 |
| Пределы допускаемой приведенной погрешности измерений силы, %8) | ±1 |
| Наименование параметра | Значение |
| Диапазон измерений линейных перемещений, мм 1) | от 35 до 1000 |
| Пределы допускаемой приведенной погрешности измерений линейных перемещений, % 8) | ±0,2 |
| Примечания. | |
| 1) фактический диапазон выбирается из ряда | |
| 2) при использовании датчиков с пределами допускаемой основной приведенной погрешности | |
| ±0,25 % | |
| 3) при использовании датчиков с пределами допускаемой основной приведенной погрешности | |
| ±0,5 % | |
| 4) в зависимости от настройки и модели | |
| 5) для датчиков с классом точности 0,25 | |
| 6) для датчиков с классом точности 0,5 | |
| 7) в долях от нормируемой основной погрешности | |
| 8) для приведённой погрешности измерений нормирующим значением является верхний | |
| предел диапазона измерений. | |
Таблица 4 - Технические характеристики
| Наименование параметра | Значение |
| Диапазон счёта количества электрических импульсов, имп. | от 0 до 30 000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +10 до +40 до 80 от 84 до 106,7 (от 630 до 800) |
наносится методом шелкографии на маркировочную табличку, расположенную на лицевой панели корпуса или передней панели шкафа управления, и типографским способом в левый верхний угол титульного листа паспорта и руководства по эксплуатации
Комплектность систем приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количе ство |
| Система компьютерная измерительно-регистрационная СТ-RS | СТ-RS.ХХ.ХХ1) | 1 шт. |
| Преобразователь давления | 2) | 3) |
| Преобразователь температуры | 2) | 3) |
| Импульсный счетчик протечек (капельным методом) | ИСП-К | 3) |
| Импульсный счетчик протечек (пузырьковым методом) | ИСП-П | 3) |
| Энкодер в составе двигателя (измерение линейных перемещений) | - | 3) |
| Датчик силовесоизмерительный тензорезисторный | - | 3) |
| Система компьютерная измерительно-регистрационная СТ-RS. Паспорт | СПТЕ.466961.055 ПС | 1 экз. |
| Система компьютерная измерительно-регистрационная СТ-RS. Руководство по эксплуатации | СПТЕ.466961.055 РЭ | 1 экз. |
| Примечания: 1) В зависимости от заказа. 2) Конкретные модели преобразователей давления и температуры выбираются из указанных в таблице 1 (перечень первичных преобразователей), в соответствии с заказом. 3) Количество преобразователей давления, температуры, импульсных счетчиков протечек в соответствии с заказом. | ||
приведены в разделе 2 «Использование по назначению» документа СПТЕ.466961.055 РЭ «Система компьютерная измерительно-регистрационная СТ-RS. Руководство по эксплуатации».
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 4222-006-51998655-16 Системы компьютерные измерительно-регистрационные СТ-RS. Технические условия.
Правообладатель
Закрытое акционерное общество предприятие «Специальные технологии» (ЗАО предприятие «Специальные технологии»)
ИНН 5834019128
Адрес: 440068, г. Пенза, ул. Пушкари, д. 43 Телефон (факс): (8412) 36-38-60 E-mail: spte@spte.ru, spectechno@sura.ru Web-сайт: www.spte.ru
