| Номер в госреестре | 86243-22 |
| Наименование СИ | Штангенглубиномеры |
| Обозначение типа СИ | HCТ Garant |
| Изготовитель | Компания Hoffmann GmbH Qualitätswerkzeuge, Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 26.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенглубиномеры HCT Garant (далее - штангенглубиномеры) предназначены для измерений глубины пазов, отверстий, высоты уступов.
Принцип действия штангенглубиномеров основан на преобразовании линейного перемещения рамки штангенглубиномера в изменения напряжения в электрической схеме блока индикации с выводом показаний на экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний с экрана цифрового отсчетного устройства, расположенного на рамке штангенглубиномера. Штангенглубиномеры состоят из штанги, рамки с цифровым отсчетным устройством, зажимающего элемента. На рамке с цифровым отсчетным устройством находятся кнопки меню (MENU), выбор функций (SET), передача данных (DATA). Питание штангенглубиномера осуществляется от встроенного источника питания.
Штангенглубиномеры отличаются метрологическими и техническими характеристиками согласно таблицам 2-3.

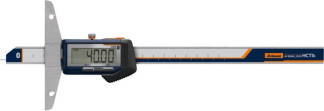

Общий вид штангенглубиномеров представлен на рисунке 1.
Заводской номер штангенглубиномеров наносится на оборотную сторону штанги механическим способом.
Пломбирование штангенглубиномеров не предусмотрено.
Нанесение знака поверки на штангенглубиномеры не предусмотрено.
Штангенглубиномеры имеют встроенное программное обеспечение (ПО), которое записывается в энергонезависимую память штангенглубиномера при выпуске из производства и не может быть изменено в процессе эксплуатации. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, мм | от 0 до 150 от 0 до 200 от 0 до 300 |
| Цена единицы наименьшего разряда, мм | 0,01 |
| Пределы допускаемой абсолютной погрешности, мм | ±0,03 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для диапазона измерений | ||
| от 0 до 150 мм | о т 0 д о 0 0 м м | эт 0 до 300 мм | |
| Длина измерительной поверхности рамки, мм, не менее | 100 | ||
| Параметр шероховатости Ra измерительной поверхности рамки, мкм, не более | 0,08 | ||
| Отклонение от плоскостности измерительной поверхности рамки, мм, не более | 0,005 | ||
| Габаритные размеры, мм, не более: - высота - ширина - длина | 20 105 250 | 20 105 300 | 20 105 400 |
| Масса, кг, не более | 0,3 | 0,3 | 0,4 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 80 | ||
| Средний срок службы, лет, не менее | 5 | ||
наносят на титульный лист «Руководства по эксплуатации» типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Штангенглубиномер | HCT Garant | 1 шт. |
| Элемент питания | CR2032 | 1 шт. |
| Футляр | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в п. 6 «Использование штангенглубиномера» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Штангенглубиномеры HCT Garant. Стандарт предприятия.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
Правообладатель
Компания Hoffmann GmbH Qualitatswerkzeuge, Германия Адрес: HaberlandstraBe 55, D-81241 Munchen, Германия Телефон (факс): +(49)89 8391 0 (+(49)89 8391 89)
Web-сайт: www.hoffmann-group.com
