| Номер в госреестре | 86249-22 |
| Наименование СИ | Анализаторы кабельные |
| Обозначение типа СИ | DSX-602 |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2022 |
| Срок свидетельства | 26.07.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы кабельные DSX-602 (далее - анализаторы) предназначены для измерений электрических параметров кабелей, тестирования и хранения во внутренней памяти результатов тестирования.
Принцип действия анализаторов основан на измерении электрических сигналов, подаваемых на тестируемое устройство, и отклика от устройства с помощью приемника с преобразованием электрических сигналов в цифровую форму. Анализаторы выполняют полное тестирования кабелей CAT 3, CAT 4, CAT 5, CAT 5е, CAT 6, CAT 6А стандарта TIA и кабелей Class С, Class D, Class Е, Class Еа стандарта ISO/IEC с отображением результатов тестирования в графическом виде.
Конструктивно анализаторы состоят из двух портативных устройств - основного (Main) и удалённого (Remote), обеспечивающих измерения параметров кабеля с окончаниями, находящимися в двух разных местах. Подключение тестируемого кабеля осуществляется через интерфейсный адаптер. Устройства имеют на лицевой панели кнопку включения/выключения, кнопку для запуска теста, на боковой панели разъём для адаптера питания от сети переменного тока, разъём для гарнитуры и порт micro-AB USB для подключения к персональному компьютеру (далее - ПК). Также устройство Main имеет разъём для порта USB типа А для подключения USB-накопителя, разъём RJ45 для подключения к облачным сервисам Fluke Networks LinkWare Live. Результаты измерений отображаются на сенсорном жидкокристаллическом 5,7-дюймовом табло индикации устройства Main в цифровом и графическом видах. Устройство Remote имеет на лицевой панели индикаторы PASS, TEST, FAIL, TALK, TONE, LOW BATTERY, на боковой панели гнездо для порт micro-AB USB.
Анализаторы оснащены встроенным радиомодулем Wi-Fi.
Питание анализаторов осуществляется от сети переменного тока или от литий-ионной аккумуляторной батареи.

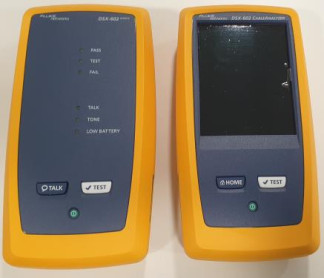

Общий вид анализатора представлен на рисунке 1.
а) устройство Remote б) устройство Main Рисунок 1 - Общий вид анализатора
Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения мастичных пломб на одном винте крепления на задних панелях устройств Remote и Main.
Заводской (серийный) номер в виде цифрового кода и знак утверждения типа наносятсян на наклейку типографским способом, установленную на задних панелях устройств Remote и Main.
Места пломбировки от несанкционированного доступа, места расположения знака утверждения типа, заводского (серийного) номера представлены на рисунке 2.
Место нанесения знака утверждения типа
Место нанесения заводского номера
М есто н ан е сения знака утверждения типа
Место нанесения заводского номера
a) устройство Remote б) устройство Main
Анализаторы имеют встроенное программное обеспечение (далее - ПО) с управляющими функциями Versiv и внешнее ПО управления тестированием кабельных систем LinkWare РС, устанавливаемое на ПК. ПО LinkWare РС позволяет передавать результаты тестирования на ПК, систематизировать и проверять результаты измерений, печатать отчёты о тестировании. В комплект ПО LinkWare РС входят: веб-приложение LinkWare Live, позволяющее управлять с ПК или мобильного устройства, и ПО для статистического анализа LinkWare Stats, выполняющее статистический анализ отчётов тестирования кабелей и создания графических рисунков.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование встроенного ПО | Versiv |
| Номер версии (идентификационный номер) ПО | не ниже V6.5 Build 5 |
| Идентификационное наименование внешнего ПО | LinkWare РС |
| Номер версии (идентификационный номер) ПО | не ниже 5.0 |
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления, Ом | от 0 до 540 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом | ±(1 + 0,01 ■ Rизм*) |
| Диапазон измерений длины кабеля, м: - устройство Main - совместно устройства Main и Remote | от 0 до 800 от 0 до 150 |
| Пределы допускаемой абсолютной погрешности измерений длины кабеля, м: - устройство Main от 0 до 150 м включ. св. 150 до 800 м - совместно устройства Main и Remote | ±(0,3 + 0,02 • Lизм**) +(0,3 + 0,04 • Lизм) ±(0,3 + 0,02 • Lизм) |
| Диапазон измерений вносимого затухания в диапазоне частот тестового сигнала от 1 до 100 МГ ц, дБ | от 0 до 60 |
| Пределы допускаемой абсолютной погрешности измерений вносимого затухания, дБ | ±0,5 |
| Диапазон частот тестового сигнала в режиме индикации, МГц | св. 100 до 500 |
| * Rизм - измеренное значение электрического сопротивления, Ом; ** Lизм - измеренное значение длины кабеля, м | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электропитания: - от литий-ионной аккумуляторной батареи | |
| напряжение, В | 7,2 |
| ёмкость, мА-ч | 4000 |
| - от сети переменного тока через сетевой адаптер | |
| напряжение, В | от 120 до 240 |
| частота, Гц | от 47 до 63 |
| Габаритные размеры устройств Main и Remote, мм, не более: | |
| - высота | 64 |
| - ширина | 132 |
| - длина | 260 |
| Масса, кг, не более: | |
| - устройство Main | 1,35 |
| - устройство Remote | 1,10 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность окружающего воздуха при тем | |
| пературе +25 °С, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель устройств Main и Remote в виде наклейки со стойким к истиранию покрытием.
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количество |
| Анализатор кабельный DSX-602 в составе: | ||
| - устройство Main | - | 1 шт. |
| - устройство Remote | 1 шт. | |
| Комплект принадлежностей | - | 1 к-т |
| Руководство по эксплуатации | DSX-602.001 РЭ | 1 экз. |
приведены в главах 2 и 3 руководства по эксплуатации DSX-602.001 РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ Р 8.851-2013 «ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц»;
Стандарт предприятия Fluke Corporation. Анализаторы кабельные DSX-602.
Правообладатель
«Fluke Corporation», США
Адрес: Р.О. Box 9090, Everett, WA 98206-9090, USA Web-сайт: www.fluke.com
