| Номер в госреестре | 86256-22 |
| Наименование СИ | Термопреобразователи сопротивления поверхностные низкотемпературные |
| Обозначение типа СИ | ERCIAT Skin Pt100 |
| Изготовитель | ERCIAT, Франция |
| Год регистрации | 2022 |
| Срок свидетельства | 26.07.2027 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления поверхностные низкотемпературные ERCIAT Skin Pt100 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры поверхности различных деталей и узлов, в т.ч. и в составе криогенных установок для сжиженного природного газа.
Принцип действия термопреобразователей основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление в зависимости от температуры окружающей среды.
Термопреобразователи имеют только одно конструктивное исполнение (рисунок 1) и конструктивно изготавливаются в виде прямоугольной плоской пластины из нержавеющей стали (304L) с присоединенным к ней армированным шестижильным кабелем (с монтажным резьбовым элементом) в тефлоновой оболочке с выводами для подсоединения к измерительной цепи. Внутри пластины располагаются два платиновых ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа Pt100 по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 3-x проводная.
Монтаж ТС осуществляется на поверхность измеряемого объекта при помощи сварного соединения. После осуществления установки термопреобразователей дальнейший их демонтаж для проведения периодической поверки невозможен в связи с их конструктивными особенностями и ограничением доступа к ТС.

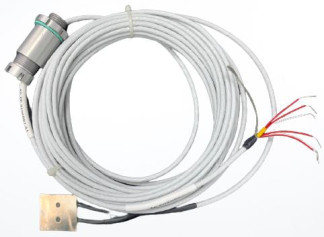

Фотография общего вида термопреобразователей приведена на рисунке 1. Заводской (серийный) номер указывается на шильдике, прикрепленном к кабелю ТС. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.
Место нанесения заводского (серийного) номера
Рисунок 1 - Общий вид термопреобразователей с указанием места нанесения заводского
(серийного) номера
Пломбирование термопреобразователей не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики термопреобразователей приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -196 до +100 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751 | Pt100 |
| Температурный коэффициент ТС, а (по ГОСТ 6651-2009/ МЭК 60751), °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска ЧЭ ТС по ГОСТ 6651-2009/ МЭК 60751 | В |
| Наименование характеристики | Значение |
| Пределы допускаемого отклонения сопротивления ЧЭ ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 66512009/ МЭК 60751, °С | ±(0,3+0,005-|t|), где |t| - абсолютное значение температуры, °С, без учета знака |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в диапазоне измерений температуры поверхности от -50 до +100 °С, °С: - в диапазоне от 0 °С до +50 °С включ. - в остальном диапазоне | ±2 ±3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции (при напряжении 100 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее | 100 |
| Время термической реакции ТС в воде to,9, не более, с | 10 |
| Габаритные размеры пластины ТС, мм: - длина - ширина - толщина | от 29 до 31 от 29 до 31 от 4,5 до 5,5 |
| Длина кабеля, мм | от 5000 до 150001) |
| Диаметр кабеля, мм | от 3,7 до 4,1 |
| Масса, г, не более | 500 |
| Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность, %, не более | от -50 до +100 98 |
| Средняя наработка до отказа, ч, не менее | 200000 |
| Назначенный срок службы, лет | 10 |
| Примечание: 1) - и более, по специальному заказу | |
наносится на титульный лист Паспорта типографским способом или методом штемпелевания.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления поверхностный низкотемпературный | ERCIAT Skin Pt100 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Проведение измерений» Паспорта.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Стандарт предприятия предприятия-изготовителя ERCIAT, Франция.
Правообладатель
ERCIAT, Франция
Адрес: Z.I. Saint-Nicolas 5, rue Gustave Eiffel, 94510 La Queue-en-Brie
Телефон: +33 (0) 1 45 93 04 04
Факс: +33 (0)1 45 93 05 37
E-mail: info@erciat.com
Web-сайт: https://www.erciat.com
