| Номер в госреестре | 86257-22 |
| Наименование СИ | Системы измерений параметров ПТК |
| Обозначение типа СИ | СИП 5002/3 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "ПАРК-ЦЕНТР" (ООО "НПП "ПАРК-ЦЕНТР"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений параметров ПТК СИП 5002/3 (далее - СИП ПТК) предназначены для измерений напряжения постоянного тока, силы постоянного тока, отношения сопротивлений постоянному току, сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009, и передачи результатов измерений по интерфейсам в автоматизированную систему управления (АСУ).
СИП ПТК конструктивно состоят из:
- комплекта подключения, предназначенного для подключения СИП ПТК к датчикам объекта управления, состоящего из соединительных кабелей и элементов формирования схем подключения датчиков различных типов;
- шкафа измерительного, предназначенного для аналого-цифрового преобразования сигналов датчиков объекта управления, последующей обработки и передачи результатов измерений в цифровой форме в АСУ.
СИП ПТК имеют трехканальную резервированную структуру. Результаты измерений СИП ПТК передаются по интерфейсам Fast Ethernet в АСУ. Управление работой СИП ПТК осуществляется от АСУ по тем же интерфейсам.
Принцип действия СИП ПТК основан на измерении информативных параметров выходных электрических сигналов датчиков, не входящих в состав СИП ПТК, обработке измерительной информации и передаче ее в цифровой форме по интерфейсам в АСУ.
СИП ПТК функционально состоят из измерительных каналов (ИК):
- напряжения постоянного тока;
- силы постоянного тока;
- отношения сопротивлений постоянному току;
- сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009.
Принцип действия ИК напряжения постоянного тока основан на преобразовании с помощью делителя и аналого-цифрового преобразователя (АЦП) напряжения датчиков в цифровой код, последующей обработке в микроконтроллере и передаче результатов измерений в цифровой форме в АСУ.
Принцип действия ИК силы постоянного тока основан на преобразовании с помощью шунта и АЦП силы постоянного тока датчиков в цифровой код, последующей обработке в микроконтроллере и передаче результатов измерений в цифровой форме в АСУ.
Принцип действия ИК отношения сопротивлений постоянному току основан на преобразовании падений напряжения, возникающих при прохождении через измеряемые сопротивления постоянного тока, с помощью АЦП в цифровые коды, последующем вычислении отношения сопротивлений в микроконтроллере и передаче результатов измерений в цифровой форме в АСУ.
Принцип действия ИК сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009, основан на преобразовании падения напряжения, возникающего при прохождении через измеряемое сопротивление термопреобразователя (не входящего в состав СИП ПТК) постоянного тока, с помощью АЦП в цифровой код, последующей обработке по известной градуировочной характеристике в микроконтроллере и передаче результатов измерений в цифровой форме в значениях температуры в АСУ.

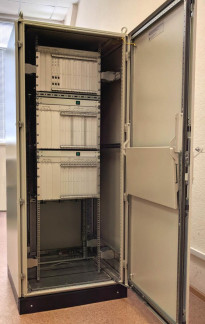

Шкаф измерительный состоит из стойки с тремя блоками для установки функциональных электронных модулей. Модули кроссовые и модули реле обеспечивают установку необходимых элементов формирования схем подключения датчиков различных типов и проверку технического состояния измерительных каналов СИП ПТК. Модули измерительные обеспечивают измерение аналоговых сигналов датчиков по восьми измерительным каналам и выдачу результатов измерений в модули центрального процессора. Модули центрального процессора обеспечивают управление модулями измерительными соответствующего канала резервирования, обработку результатов измерений и передачу результатов измерений по интерфейсам Fast Ethernet в АСУ.
СИП ПТК комплектуются комплектом проверочной аппаратуры (КПА), предназначенным для проверки технического состояния и проведения поверки СИП ПТК. В состав КПА входят технологический компьютер, устройство проверочное, имитатор борта, средства измерений.
СИП ПТК комплектуются комплектом ЗИП. В состав комплекта ЗИП входят запасные части, позволяющие оперативно восстанавливать работоспособность СИП ПТК, а также инструменты и принадлежности, необходимые для эксплуатации СИП ПТК.
Защита от несанкционированного доступа обеспечивается закрыванием шкафа измерительного на специализированные встроенные замки с возможностью их пломбировки.
Нанесение знака поверки на корпусы составных частей СИП ПТК не предусмотрено ее условиями эксплуатации.
Заводской номер СИП ПТК наносится на фирменную табличку с внутренней стороны передней двери шкафа измерительного в формате «СИП 5002/3 № 001» («СИП 5002/3 № 002»).
Общий вид составных частей СИП ПТК и схема пломбировки от несанкционированного доступа приведены на рисунках 1-4.
Мера электрического сопротивления многозначная типа МС 3055
СИСТЕМА ИЗМЕРЕНИЙ ПАРАМЕТРОВ ПТК СИП 5002/3 (С?) ту 4222-015-23101985-2015 —J Шкаф измерительный СИП 5002-ШИ
ООО "НПП "ПАРК-ЦЕНТР"
№ 001 2022 г.
Рисунок 4 - Табличка с заводским номером
Программное обеспечение (ПО) СИП ПТК «Комплекс программного обеспечения СИП 5002-КПО» содержит метрологически незначимую часть и метрологически значимую часть ПО, которая находится в исполняемом файле sip5002_metr.exe.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Система измерений параметров ПТК СИП 5002/3 | |
| Идентификационное наименование ПО | sip5002 metr.exe |
| Номер версии (идентификационный номер) ПО | 2.01 |
| Цифровой идентификатор ПО | F378EDAD1D47AB39AB0318B40AB7995F |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Метрологически значимая часть ПО СИП ПТК и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики СИП ПТК нормированы с учетом ПО.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | Кол-во ИК |
| ИК напряжения постоянного тока | ||
| Диапазон измерений напряжения постоянного тока, В | от -1 до +1 | 1 |
| Пределы допускаемой основной, приведенной к верхнему пределу измерений, погрешности измерений, % | ±0,2 | |
| Диапазон измерений напряжения постоянного тока, В | от -10 до +10 | 1 |
| Пределы допускаемой основной, приведенной к верхнему пределу измерений, погрешности измерений, % | ±0,5 | |
| ИК силы постоянного тока | ||
| Диапазон измерений силы постоянного тока, мА | от 0 до 5 от 0 до 20 от 4 до 20 | 1 1 1 |
| Пределы допускаемой основной, приведенной к верхнему пределу измерений, погрешности измерений, % | ±0,5 | |
| ИК отношения сопротивлений постоянному току | ||
| Диапазон измерений отношения сопротивлений постоянному току (при общем сопротивлении от 200 до 6500 Ом), % | от 0 до 100 | 1 |
| Пределы допускаемой основной абсолютной погрешности измерений, % | ±0,5 | |
| Наименование характеристики | Значение | Кол-во ИК |
| ИК сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009 | ||
| Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом | от 39,23 до 60,70 | 1 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C | ±0,5 | |
| Номинальная статическая характеристика преобразования | 50М по ГОСТ 6651-2009 (Ro = 50 Ом, а = 0,00428 °C-1) | |
| Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом | от 78,46 до 121,40 | 1 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C | ±0,5 | |
| Номинальная статическая характеристика преобразования | 100М по ГОСТ 6651-2009 (R0 = 100 Ом, а = 0,00428 °C-1) | |
| Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом | от 392,3 до 607,0 | 1 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C | ±0,5 | |
| Номинальная статическая характеристика преобразования | 500М по ГОСТ 6651-2009 (R0 = 500 Ом, а = 0,00428 °C-1) | |
| Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +200 °C, Ом | от 39,23 до 92,80 | 1 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C | ±0,5 | |
| Номинальная статическая характеристика преобразования | 50М по ГОСТ 6651-2009 (R0 = 50 Ом, а = 0,00428 °C-1) | |
| Наименование характеристики | Значение | Кол-во ИК |
| Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °С до +200 °C, Ом | 78,46 до 185,60 | 1 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °С | ±0,5 | |
| Номинальная статическая характеристика преобразования | 100М по ГОСТ 6651-2009 (R0 = 100 Ом, а = 0,00428 °C-1) | |
| Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °С до +200 °C, Ом | от 392,3 до 928,0 | 1 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °С | ±0,5 | |
| Номинальная статическая характеристика преобразования | 500М по ГОСТ 6651-2009 (R0 = 500 Ом, а = 0,00428 °C-1) | |
| Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °С до +200 °C, Ом | от 8,62 до 88,52 | 1 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °С | ±0,5 | |
| Номинальная статическая характеристика преобразования | 50П по ГОСТ 6651-2009 (R0 = 50 Ом, а = 0,00391 °C-1) | |
| Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °С до +200 °C, Ом | от 17,24 до 177,04 | 6 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °С | ±0,5 | |
| Номинальная статическая характеристика преобразования | 100П по ГОСТ 6651-2009 (R0 = 100 Ом, а = 0,00391 °C-1) |
| Наименование характеристики | Значение | Кол-во ИК |
| Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °С до +200 °C, Ом | от 86,2 до 885,2 | 1 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °С | ±0,5 | |
| Номинальная статическая характеристика преобразования | 500П по ГОСТ 6651-2009 (R0 = 500 Ом, а = 0,00391 °C-1) | |
| Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °С до +50 °C, Ом | 40,00 до 59,85 | 1 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °С | ±0,5 | |
| Номинальная статическая характеристика преобразования | 50П по ГОСТ 6651-2009 (R0 = 50 Ом, а = 0,00391 °C-1) | |
| Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °С до +50 °C, Ом | от 80,00 до 119,70 | 38 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °С | ±0,5 | |
| Номинальная статическая характеристика преобразования | 100П по ГОСТ 6651-2009 (R0 = 100 Ом, а = 0,00391 °C-1) | |
| Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °С до +50 °C, Ом | от 400,0 до 598,5 | 1 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °С | ±0,5 | |
| Номинальная статическая характеристика преобразования | 500П по ГОСТ 6651-2009 (R0 = 500 Ом, а = 0,00391 °C-1) |
| Наименование характеристики | Значение | Кол-во ИК |
| Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °C до -180 °C, Ом | от 8,62 до 12,98 | 1 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C | ±0,3 | |
| Номинальная статическая характеристика преобразования | 50П по ГОСТ 6651-2009 (R0 = 50 Ом, а = 0,00391 °C-1) | |
| Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °C до -180 °C, Ом | от 17,24 до 25,96 | 6 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C | ±0,3 | |
| Номинальная статическая характеристика преобразования | 100П по ГОСТ 6651-2009 (R0 = 100 Ом, а = 0,00391 °C-1) | |
| Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °C до -180 °C, Ом | от 86,2 до 129,8 | 1 |
| Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C | ±0,3 | |
| Номинальная статическая характеристика преобразования | 500П по ГОСТ 6651-2009 (R0 = 500 Ом, а = 0,00391 °C-1) | |
| Пределы допускаемых дополнительных погрешностей измерений всех типов ИК, вызванных отклонением температуры окружающего воздуха от нормальной (20±5) °С в рабочем диапазоне температур от +5 °С до +40 °С на каждые 10 °С, в долях от пределов допускаемых основных погрешностей измерений ИК | 0,5 | |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | 20±5 от 30 до 80 от 84 до 106 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания от сети постоянного тока: - количество независимых вводов для питания каналов резервирования, с гальванической развязкой цепей питания от остальных цепей и корпуса - напряжение постоянного тока, В | 3 от 26 до 32 |
| Параметры электрического питания от сети переменного тока: - количество независимых вводов для организации дублированного питания вентиляторов - напряжение переменного тока, В - частота переменного тока, Гц | 2 от 207 до 253 50±1 |
| Потребляемая мощность от сети постоянного тока (по каждому вводу), Вт, не более | 100 |
| Потребляемая мощность от сети переменного тока (по каждому вводу), В-А, не более | 150 |
| Габаритные размеры шкафа измерительного (длина; ширина; высота), мм, не более | 850; 800; 2000 |
| Масса шкафа измерительного, кг, не более | 300 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +40 от 30 до 80 от 84 до 106 |
| Срок службы, лет, не менее Наработка до отказа, ч, не менее | 15 50000 |
Знак утверждения типа наносится
на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность СИП ПТК
| Наименование | Обозначение | Кол. |
| Системы измерений параметров ПТК СИП 5002/3 зав. №№ 001, 002 | ||
| Шкаф измерительный СИП 5002-ШИ | ЛТКЖ.411528.071-01 | 1 шт. |
| Комплект подключения СИП 5002/3-КП | ЛТКЖ.411979.021-02 | 1 шт. |
| Комплект проверочной аппаратуры СИП 5002/3-КПА | ЛТКЖ.411979.022-02 | 1 шт. |
| Комплект ЗИП СИП 5002/3-ЗИП | ЛТКЖ.411973.024-02 | 1 шт. |
| Комплект эксплуатационных документов согласно ведомости эксплуатационных документов ЛТКЖ.411711.033-02 ВЭ в т.ч.: Руководство по эксплуатации Формуляр | ЛТКЖ.411711.033-02 РЭ ЛТКЖ.411711.033 ФО | 1 экз. 1 экз. |
| Программное обеспечение «Система измерений параметров ПТК СИП 5002. Комплекс программного обеспечения СИП 5002-КПО» (на компакт-диске) | 643.23101985.00109-01 | 1 экз. |
приведены в разделах «Описание и работа изделия», «Описание и работа составных частей изделия» документа ЛТКЖ.411711.033-02 РЭ «Система измерений параметров ПТК СИП 5002/3. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091;
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР»)
ИНН 7802019834
Адрес: 195267, г. Санкт-Петербург, пр. Просвещения, д. 85 Юридический адрес: 194100, г. Санкт-Петербург, ул. Кантемировская, д. 11 Телефон (факс): (812) 323-89-45, 320-89-45, 559-30-53.
Web-сайт: http://www.parc-centre.spb.ru E-mail: info@parc-centre.spb.ru
