| Номер в госреестре | 86258-22 |
| Наименование СИ | Системы информационно-измерительные управляющие |
| Обозначение типа СИ | ВС-407М |
| Изготовитель | Общество с ограниченной ответственностью "Висом" (ООО "Висом"), г. Смоленск |
| Год регистрации | 2022 |
| Срок свидетельства | 26.07.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы информационно-измерительные управляющие ВС-407М (далее - системы) предназначены для измерений и регистрации напряжения постоянного и переменного токов, заряда с выходов первичных измерительных преобразователей различных типов, воспроизведения напряжения постоянного и переменного токов, воспроизведения и измерений частоты переменного тока, измерений коэффициента гармоник входного сигнала.
Принцип действия систем основан на усилении и согласовании выходных электрических сигналов первичных измерительных преобразователей, установленных на испытуемых изделиях, преобразовании измерительных сигналов в цифровой код, дальнейшей обработке и формировании управляющих сигналов вибростенда таким образом, чтобы измеренные параметры вибрации соответствовали заданному профилю испытаний.
Управление режимами работы системы, регистрация измерительной информации осуществляется специализированным программным обеспечением (ПО), установленном на внешнем компьютере, которое обеспечивает выдачу результатов измерений на внешние устройства в виде, удобном для пользователя.
Системы выполнены по модульному принципу и представляют собой шасси (базовый блок) с установленными в нем блоком питания, модулем управления и модулями аналогового ввода/вывода. Шасси обеспечивает электропитание модулей, передачу измерительной и служебной информации и не оказывает влияния на метрологические характеристики контроллеров в целом. Системы выпускаются в трех модификациях исполнения шасси: ВС-407М3 (допускает установку до 3 модулей аналогового ввода/вывода) ВС-407М4 (допускает установку до 4 модулей аналогового ввода/вывода) и ВС-407М10 (допускает установку до 10 модулей аналогового ввода/вывода).
Модули управления ВС407В1 (для модификации ВС-407М3) и ВС407В2 (для модификаций ВС-407М4 и ВС-407М10) обеспечивают управление обменом информации с модулями аналогового ввода/вывода, управляющим компьютером и/или с другими контроллерами посредством соответствующих шин обмена данными (интерфейсов). Дополнительно шасси системы содержит 16 независимых логических входов и выходов, интерфейсы RS-232, RS-485, HDMI и CAN, которые служат для подключения к системе внешних устройств, поддерживающих соответствующие протоколы обмена данными.
Модули ввода/вывода выпускаются следующих типов:
- комбинированные модули аналогового ввода ВС407А3, обеспечивающие измерения напряжения постоянного (переменного) тока или заряда по 8 программно настраиваемым независимым каналам с выходов преобразователей с линейным выходом по напряжению, с зарядовым выходом, преобразователей со встроенной электроникой ICP и поддержкой TEDS;
- тензометрические модули аналогового ввода ВС407Т1, обеспечивающие измерение напряжения постоянного (переменного) тока по 8 независимым каналам с выходов полномостовых, полумостовых и четвертьмостовых тензометрических преобразователей и резистивных мостовых схем.
- модули аналогового вывода ВС407У1, обеспечивающие воспроизведение напряжения постоянного и переменного тока (управляющих сигналов) по 4 независимым каналам.
В расширенной комплектации несколько систем соединяются посредством интерфейса IU-304 с общим количеством каналов аналогового ввода до 1024, а каналов аналогового вывода до 16.
Системы информационно-измерительные управляющие ВС-407М используются совместно с испытательными вибрационными установками для управления испытаниями в различных режимах:
- синусоидальная вибрация с постоянной частотой или разверткой частоты (SINE);
- поиск и удержание резонанса (RSTD);
- случайная широкополосная вибрация ШСВ (RANDOM);
- классический удар (SHOCK);
- режим имитации стрелково-пушечного воздействия;
- режим синтеза спектра ударного отклика (SRS);
- наложение синусоидальных вибраций на ШСВ (SoR);
- наложение ШСВ на ШСВ (RoR);
- наложение синуса и ШСВ на ШСВ (SRoR);
- наложение синус на синус (SoS);
- переходной процесс (TTH);
- запись и воспроизведение полевых испытаний;
- многостендовые испытания;
- аттестация электродинамических и механических ударных стендов;
- прочие типы испытаний, в соответствии с отечественной и зарубежной нормативной документацией.

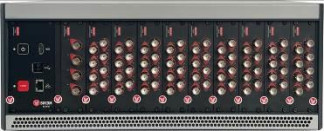

Внешний вид системы, место для нанесения знака утверждения типа, знак поверки в виде оттиска клейма или наклейки с изображением знак поверки может наноситься на свободном от надписей пространстве на лицевой панели шасси, места для пломбировки, место для нанесения заводского номера представлены на рисунках 1-6. Защита от несанкционированного доступа предусмотрена с помощью разрывных наклеек, перекрывающих каждый установленный модуль с соседним модулем и/или шасси. Заводской номер в формате «407МХХХХХ» (где ХХХХХ - обозначение из 5 цифр) наносится на заднюю панель шасси с помощью самоклеящейся пленки.
Места для р - ■
нанесения знака г-
поверки
Лист № 3 Всего листов 8 Место для
Места для нанесения знака поверки
Место для пломбировки
Место для нанесения заводского номера
Место для нанесения знака утверждения типа
Место для пломбировки
Место для нанесения заводского номера
Место для пломбировки
Рисунок 6 - модификация ВС-407М3, вид сзади.
Метрологически значимая часть программного обеспечения (ПО) представляет собой ПО VisProbe_SL и VisAnalyser, работающее на внешнем персональном компьютере. ПО VisProbe SL обеспечивает формирование заданий на проведение испытаний, управление работой системы в процессе испытания, отображение хода испытаний в удобном для пользователя виде, защиту настроек оборудования от несанкционированного доступа, анализ данных и протоколирование результатов, регистрацию измерительной информации в памяти компьютера. ПО VisAnalyser представляет собой программный комплекс для детального анализа как сохраненных, так и поступающих в реальном масштабе времени с измерительных каналов системы данных.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные(признаки) | Значение | |
| идентификационное наименование ПО | VisProbe SL | VisAnalyser |
| номер версии (идентификационный номер ПО) | 1.0.0.0 | 1.0.0.0 |
| цифровой идентификатор ПО | 43F58617 | 47F68413 |
| алгоритм вычисления идентификатора ПО | CRC32 | CRC32 |
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Комбинированные модули аналогового ввода ВС407А3 в режиме измерений напряжения | |
| Диапазоны измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока, В | ±1; ±10 |
| Диапазон рабочих частот, Гц | от 0 до 106000 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,001 ^изм +0,001) |
| где Цзм - измеренное значение напряжения постоянного тока, В | |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратичного значения (СКЗ) напряжения переменного тока на частоте 1000 Гц, В | ±(0,001^изм+0,0001) |
| где Цзм - измеренное СКЗ напряжения переменного тока, В | |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно опорной частоты 1000 Гц, дБ, не более: в диапазоне частот от 0,1 до 60000 Г ц включ. в диапазоне частот св. 60000 до 106000 Гц | 0,05 0,1 |
| Количество измерительных каналов, шт. | 8 |
| Комбинированные модули аналогового ввода ВС407А3 в режиме измерений заряда | |
| Диапазоны измерений амплитудных значений заряда, пКл | ±1000; ±10000 |
| Диапазон рабочих частот, Гц | от 1 до 106000 |
| Пределы допускаемой абсолютной погрешности измерений заряда (СКЗ) на частоте 1000 Гц, пКл | ±(0,01^изм+0,1) |
| где Qизм - измеренное СКЗ заряда, пКл | |
| Неравномерность АЧХ относительно опорной частоты 1000 Гц, дБ, не более: в диапазоне частот от 10 до 60000 Гц; в диапазоне частот от 1 до 106000 Гц | 0,05 0,15 |
| Наименование характеристики | Значение |
| Количество измерительных каналов, шт. | 8 |
| Тензометрические модули аналогового ввода ВС407Т1 | |
| Диапазоны измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока, В | ±0,1 ; ±1 |
| Диапазон рабочих частот, Гц | от 0 до 106000 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,002-Игом +0,001) |
| где Иизм - измеренное значение напряжения постоянного тока, В | |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока (СКЗ) на частоте 1000 Гц, В | ±(0,002 Иизм+0,0001) |
| где Иизм - измеренное СКЗ напряжения переменного тока, В | |
| Неравномерность АЧХ относительно опорной частоты 1000 Гц, дБ, не более: в диапазоне частот от 0,1 до 60000 Гц включ.; в диапазоне частот св. 60000 до 106000 Гц | 0,05 0,1 |
| Диапазон установки напряжения постоянного тока питания резистивного моста, В | от 0,5 до 10 |
| Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока питания резистивного моста, В | ±(0,002-Иуст +0,005) |
| где Иуст - установленное напряжение постоянного тока | |
| Количество измерительных каналов, шт. | 8 |
| Модули аналогового вывода ВС407У1 | |
| Диапазоны воспроизведения напряжения постоянного тока и амплитудных значений напряжения переменного тока, В | ±3; ±10 |
| Диапазон рабочих частот, Гц | от 0 до 106000 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока и амплитудных значений напряжения переменного тока на частоте 1000 Гц, В | ±(0,01ивоспр.+0,005) |
| где Ивоспр - воспроизводимое напряжение постоянного тока или напряжение переменного тока (амплитудное значение), В | |
| Неравномерность АЧХ относительно опорной частоты 1000 Гц, дБ, не более: в диапазоне частот от 0,1 до 10000 Гц включ.; в диапазоне частот св. 10000 до 60000 Гц включ.; в диапазоне частот св. 60000 до 106000 Гц | 0, 1 0,5 1,5 |
| Общие характеристики системы | |
| Пределы допускаемой относительной погрешности измерений и воспроизведения (при наличии модуля вывода) частоты | ±5 10-5 |
| Диапазон измерений коэффициента гармоник в диапазоне частот первой гармоники от 10 до 15000 Гц, % | от 0,01 до 90 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник Кг, % | ±(0,06Кг+0,02) |
| где Кг - измеренное значение коэффициента гармоник, % | |
| Число каналов аналогового вывода, шт. | от 0 до 16 с шагом 4 |
| Число каналов аналогового ввода, шт. | от 8 до 1024 с шагом 8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| ВС- 407М3 | ВС- 407М4 | 0 б § В7 0 4 | |
| Параметры электрического питания: | |||
| - напряжение переменного тока, В; | от 160 до 245 | ||
| - частота переменного тока, Гц | от 47 до 63 | ||
| Максимальная потребляемая мощность, В-А, не более | 75 | 100 | 300 |
| Габаритные размеры системы, мм, не более: | |||
| - длина; | 430 | 240 | 450 |
| - ширина; | 375 | 270 | 330 |
| - высота | 45 | 190 | 190 |
| Масса системы с установленными модулями, кг, не более: | 5 | 7 | 10 |
| Рабочие условия эксплуатации: | |||
| - температура окружающего воздуха, °С; | от +5 до +45 | ||
| - относительная влажность воздуха (при температуре 25 °С | |||
| без конденсации влаги), %, не более; | 80 | ||
| - атмосферное давление, кПа | от 84 до 106,7 | ||
наносится на переднюю панель шасси методом шелкографии, либо с помощью самоклеящейся пленки и на титульный лист эксплуатационной документации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Приборный блок | ВАПМ. 17.00.00 | 1 |
| Формуляр | ВАПМ.17.00.00 ФО | 1 |
| Паспорт* | ВАПМ.17.00.00 ПС | 1 |
| Кабель соединительный BNC** | - | 1 |
| Кабель соединительный UTP | - | 1 |
| Кабель питания сетевой 220В | - | 1 |
| Руководство по эксплуатации*** | ВАПМ.17.00.00 РЭ | 1 |
| Методика поверки*** | - | 1 |
| Пакет лицензионного программного обеспечения «VisProbe SL» на CD-диске или FLASH-накопителе | - | 1 |
| Пакет лицензионного программного обеспечения «VisAnalyser» на CD-диске или FLASH-накопителе | - | 1 |
| * - поставляется по согласования с заказчиком ** - длина кабеля определяется по согласованию с заказчиком | ||
| *** - электронный вариант на CD-диске или FLASH-накопителе | ||
приведены в эксплуатационном документе.
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ГОСТ 8.762-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента гармоник;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ВАПМ.17.00.00 ТУ Системы информационно-измерительные управляющие ВС-407М». Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Висом» (ООО «Висом»)
ИНН 6730080673
Юридический адрес: 214013, г. Смоленск, ул. Воробьева, 13
Адрес осуществления деятельности: 214510, Смоленская обл., Смоленский район, деревня Туринщина, ул. Сосновая, здание 2 Телефон/факс: +7(4812) 777-001 Web-сайт: http://www.visom.ru Е -mail: contact@visom.ru
