| Номер в госреестре | 86259-22 |
| Наименование СИ | Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию |
| Обозначение типа СИ | CREEP Test |
| Изготовитель | "LABORTECH s.r.o.", Чешская Республика |
| Год регистрации | 2022 |
| Срок свидетельства | 26.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию CREEPTest (далее - машины) предназначены для задания силы (нагрузки) и измерений линейных размеров (продольной деформации) образцов под воздействием заданной силы (нагрузки) при механических испытаниях образцов металлов, сплавов и композитов.
Принцип действия машины заключается в автоматическом задании силы (нагрузки) грузами, входящими в комплект машины, или двигателем, на испытуемый образец прямым или рычажным способом нагружения. Измерение линейных размеров (продольной деформации) образцов под воздействием заданной силы (нагрузки) осуществляется за счет установки и подключения датчика измерений линейных размеров (продольной деформации) к блоку управления машины.
Машина представляет собой измерительную установку, которая, в зависимости от вида испытаний, может автоматически задавать силу (нагрузку) на образце и содержать канал измерений линейных размеров (продольной деформации) образцов под воздействием заданной силы (нагрузки) при механических испытаниях.
Конструктивно машины состоят из основания, направляющих колонн, подвижной траверсы со шпиндельным приводом и неподвижной траверсы, захватами для крепления испытываемого образца на траверсах, нагружающего устройства рычажного типа, комплектов грузов, блока управления машины, встроенного в раму.
Приложение нагрузки задается при помощи грузов, вес которых прикладывается к длинному плечу рычага. В системе нагружения предусмотрен датчик, фиксирующий отклонение рычага от горизонтального положения и связанный обратной связью со шпиндельным приводом подвижной траверсы, которая своим перемещением приводит рычаг в горизонтальное положение. Дополнительно может подключаться двигатель, поддерживающий постоянную нагрузку, состоящий из шпиндельного привода с интегрированным сервоприводом переменного тока. При нагружении двигателем правое длинное плечо фиксируется болтами к основанию рамы, при этом измерение нагрузки будет происходить при помощи дополнительно установленного тензометрического датчика силы, закрепленного между длинным плечом рычага и подвесом.
По заказу машины могут комплектоваться каналом измерений линейных размеров (продольной деформации) образцов под воздействием заданной силы (нагрузки) при механических испытаниях. Канал измерений линейных размеров (продольной деформации) состоит из датчика измерений линейных размеров (деформации), подключаемого к блоку управления машиной. Датчики измерений линейных размеров (деформации) предназначены для измерения деформации образца при испытаниях на ползучесть и релаксацию. В зависимости от заказа машины могут комплектоваться следующими датчиками измерений линейных размеров (продольной деформации): 3448-010M-050, 3448-025M-010, 3549-010M-050 (-ST/-HT), 3549-050M-050 (-ST/-HT), 3648-010M-005 (-ST/-HT), 3648-010M-020 (-ST/-HT), 3542-025M-050 (-LT/-ST/-HT1/-HT2/-LHT), 3542-050M-010 (-LT/-ST/-HT1/-HT2/-LHT), 3442-005M-050M (-LT/-ST/-HT1/-HT2/-LHT), 3442-010M-050M (-LT/-ST/-HT1/-HT2/-LHT), CDE 800-1000-1200, 7650A-0125M-020M (-ST/-HT), 7650A-025M-025M (-ST/-HT), 7642-010M-125M, 7642-025M-075M, 3442-0050-050T (-LT/-ST/-HT1/-HT2/-LHT), IRC 1200, 3543-100M-050M (-ST/-HT1), 3543-200M-025M (-ST/-HT1), ЕХН 15 - 6 А, ЕХН 25 - 5А, MFHT - 5. Датчики измерений линейных размеров (продольной деформации) различаются диапазоном измерений и имеют контактный тип крепления на испытываемые образцы.
Блок управления предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы и линейных размеров (продольной деформации) образцов на внешние устройства.
Машины выпускаются в 6 модификациях: CREEPTest 6.10C.1, CREEPTest 6.30C.1, CREEPTest 6.50C.1, CREEPTest 6.100C.1, CREEPTest 6.005C.4, CREEPTest 6.010C.4. Модификации машин отличаются метрологическими характеристиками, техническими характеристиками и направлением силы нагрузки.
Машины модификаций CREEPTest 6.10C.1, CREEPTest 6.30C.1, CREEPTest 6.50C.1, CREEPTest 6.100C.1 работают в режиме растяжения. Дополнительно может подключаться двигатель, поддерживающий постоянную нагрузку.
Машины модификаций CREEPTest 6.005C.4, CREEPTest 6.010C.4 работают в режиме
сжатия.
Машины также имеют возможность установки муфельных печей для испытаний образцов в различных температурных условиях.
Заводской номер в числовом формате указывается методом гравировки на маркировочной табличке, расположенной на машине на задней стенке корпуса машины.
Нанесение знака поверки на средство измерений не предусмотрено.

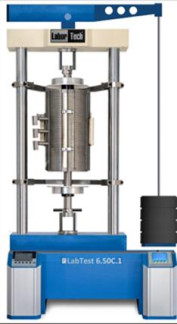

Общий вид машин приведён на рисунках 1,2.
Общий вид типовой маркировки (заводской таблички) машин приведён на рисунке 3. Общий вид датчиков измерений линейных размеров (деформации) приведён на рисунках 4 - 14.
В процессе эксплуатации машины не предусматривают внешних механических или электронных регулировок. Пломбирование машин не производится.
Для работы с машинами используется метрологически значимое программное обеспечение «LOTETest - BASIC», «CREEPTest - BASIC», «Test & Motion», «Test & Motion +» (далее ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | Test & Motion | Test & Motion+ | LOTETest -BASIS | CREEPTest -BASIS |
| Номер версии (идентификационный номер ПО), не ниже | 5.5.1.0 | 5.4.4.2 | 0.2 | 3.00 |
| Цифровой идентификатор ПО | - | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Модификация / Значение | |||||
| CREEPTest 6.005C.4 | CREEPTest 6.010C.4 | CREEPTest 6.10C.1 | CREEPTest 6.30C.1 | CREEPTest 6.50C.1 | CREEPTest 6.100C.1 | |
| Диапазон измерений силы, кН | от 0,0015 до 0,5 | от 0,003 до 1 | от 0,4 до 10 | от 1,2 до 30 | от 2 до 50 | от 4 до 100 |
| Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,3 % до 1 % включительно от верхнего предела измерений, % | ±1 | - | ||||
| Пределы допускаемой относительной погрешности измерений силы в диапазоне свыше 1 % до 100 % включительно от верхнего предела измерений, % | ±0,5 | - | ||||
| Пределы допускаемой относительной погрешности измерений силы, % | - | ±1 | ||||
Таблица 3 - Метрологические характеристики датчиков измерений линейных размеров (деформации)
| Модификация датчика измерений линейных размеров (деформации) | Диапазон измерений линейных размеров (продольной деформации), мм | Модификация датчика измерений линейных размеров (деформации) | Диапазон измерений линейных размеров (продольной деформации), мм | ||
| растяжение | сжатие | растяжение | сжатие | ||
| 3448-010M-050 | от +0,02 до +5,00 | от -0,02 до -1,00 | 7650A-0125M-020M (-ST/HT) | от +0,02 до +2,00 | от -0,02 до -1,00 |
| 3448-025M-010 | от +0,02 до +2,50 | от -0,02 до -2,50 | 7650A-025M-025M (-ST/HT) | от +0,02 до +2,50 | от -0,02 до -0,50 |
| 3549-010M-050 (-ST/-HT) | от +0,02 до +5,00 | от -0,02 до -1,00 | 7642-010M-125M | от +0,02 до +12,50 | от -0,02 до -1,50 |
| 3549-050M-050 (-ST/-HT) | от +0,02 до +25,00 | от -0,02 до -5,00 | 7642-025M-075M | от +0,02 до +7,50 | от -0,02 до -1,50 |
| 3648-010M-005 (-ST/-HT) | от +0,02 до +0,50 | от -0,02 до -2,50 | 3442-0050-050T (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,70 | от -0,02 до -1,27 |
| 3648-010M-020 (-ST/-HT) | от +0,02 до +2,00 | от -0,02 до -2,00 | IRC 1200 | от +1 до +152,4 | - |
| 3542-025M-050 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +12,50 | от -0,02 до -2,50 | 3543-100M-050M (-ST/-HT1) | от +0,02 до +50,00 | - |
| 3542-050M-010 (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,00 | от -0,02 до -5,00 | 3543-200M-025M (-ST/-HT1) | от +0,02 до +25,00 | - |
| 3442-005M-050M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,00 | от -0,02 до -1,00 | ЕХН 15 - 6 А | от +0,02 до +6,00 | от -0,02 до -6,00 |
| 3442-010M-050M (-LT/-ST/-HT1/-HT2/-LHT) | от +0,02 до +5,00 | от -0,02 до -1,00 | ЕХН 25 - 5А | от +0,02 до + 5,00 | от -0,02 до -5,00 |
| CDE 800-1000-1200 | от +1 до +152,4 | - | MFHT - 5 | от + 25,00 до + 5,00 | от -25,00 до -5, 00 |
Таблица 4 - Метрологические характеристики датчиков измерений линейных размеров (деформации)
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров (продольной деформации) в диапазоне от 0,02 до 300 мкм включ., мкм | ±3 |
| Пределы допускаемой относительной погрешности измерений линейных размеров (продольной деформации) в диапазоне св. 300 мкм до верхнего предела измерений, % | ±1 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Модификация / Значение | |||||
| CREEPTest 6.005C.4 | CREEPTest 6.010C.4 | CREEPTest 6.10C.1 | CREEPTest 6.30C.1 | CREEPTest 6.50C.1 | CREEPTest 6.100C.1 | |
| Ширина рабочего пространства, мм | 500 | 500 | 500 | 500 | 500 | 500 |
| Высота рабочего пространства, мм, не более | 1030 | 1030 | 1460 | 1460 | 1460 | 1460 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 1150x700x1850 | 1150x700x1850 | 1150x700x2130 | 1150x700x2280 | 1150x700x2280 | 1150x700x2280 |
| Масса, кг, не более | 420 | 420 | 590 | 665 | 665 | 665 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 23 0+22 -33 50±1 | |||||
| Диапазон рабочих температур, °С | от +15 до +25 | |||||
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию CREEPTest в комплекте | 1 шт. | |
| Датчик измерений линейных размеров (деформации) (модификация в соответствии с заказом потребителя) | - | по заказу |
| Персональный компьютер с ПО | - | 1 шт. |
| Комплект кабелей соединительных | - | 1 компл. |
| Приспособления для проведения испытаний | - | по заказу |
| Термокамера/высокотемпературная печь | - | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
приведены в:
- разделе 2.2.5 «Алгоритм работы на испытательной машине» «Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию CreepTest 6.xxxC.1. Руководство по эксплуатации»;
- разделе 2.3.5 «Алгоритм работы на испытательной машине» «Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию CreepTest 6.xxxC.4. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г.
№ 2498;
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840; Техническая документация «LABORTECH s.r.o.», Чешская Республика.
Правообладатель
«LABORTECH s.r.o.», Чешская Республика Адрес: Rolnicka 130a, 747 Opava, Czech Republic Тел.: +420 553 731 956, Факс:+420 553 731 748 E-mail: info@labortech.cz
