| Номер в госреестре | 86263-22 |
| Наименование СИ | Анализаторы паров воды |
| Обозначение типа СИ | ГОС-18 |
| Изготовитель | Акционерное общество "Проманалитприбор" (АО "Проманалитприбор"), Новосибирская область, Г.О. город Бердск, г. Бердск |
| Год регистрации | 2022 |
| Срок свидетельства | 26.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы паров воды ГОС-18 (далее - анализаторы) предназначены для автоматических непрерывных измерений объемной доли воды (Н2О) в отходящих или технологических газах промышленных предприятий.
Принцип действия анализаторов - оптико-абсорбционный в инфракрасной области
спектра.
Анализаторы могут применяться в качестве газоаналитических каналов автоматизированных информационно-измерительных систем контроля выбросов (АИС).
Конструктивно анализатор состоит из:
- блока измерительного;
- блока индикации и управления;
- линии обогреваемой;
- зонд.
Газовая проба из газохода через зонд поступает в блок измерительный. Зонд устанавливается на газоход с помощью фланцевого соединения. С внешней стороны газохода к зонду подключается блок измерительный. Способ подачи пробы - принудительный с помощью насоса, расположенного в блоке индикации и управления и соединённого линией обогреваемой с блоком измерительным.
Блок измерительный состоит из обогреваемой камеры, блока светоизлучателя и блока светоприемника. Блок имеет фланцевое соединение для подключения к газоходу, газовые подсоединения для подключения линии обогреваемой к блоку индикации и управления и разъемы для подсоединения электрического кабеля связи с блоком индикации и управления.
В блоке индикации и управления размещены контроллер, насос прокачки пробы, реле управления нагревателями блока измерительного, блок токовых выходов, источник питания, панель кабельного ввода. Соединение блока измерительного, блока индикации и управления производится с помощью электрического кабеля и линии прокачки пробы обогреваемой. На лицевой панели контроллера блока индикации и управления расположен жидкокристаллический дисплей, отображающий результаты измерений содержания воды, меню пользователя, служебную информацию, а также клавиши управления.
Блок индикации и управления выполнен в металлическом шкафу с дверцей и предназначен для настенного монтажа. В блоке индикации и управления так же размещена панель кабельного ввода для ввода кабеля сетевого питания, разъемы подключения блока светоизлучателя и блока светоприемника. Панель кабельного ввода имеет проходной кабельный ввод для линии обогреваемой и проходные кабельные вводы для подключения линии связи.
Анализаторы имеют встроенное программное обеспечение, разработанное предприятием-изготовителем специально для решения задач измерения содержания воды. При помощи программного обеспечения через интерфейсы связи RS485, Modbus данные могут передаваться на внешнее устройство для их визуализации и архивирования. Также в анализаторе предусмотрен токовый аналоговый выход.

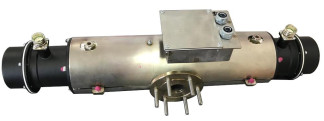

Общий вид блоков анализатора и места пломбировки от несанкционированного доступа представлены на рисунках 1, 2, 3, 4 и 5.
Заводской номер анализатора наносится на планку фирменную, расположенную на боковой стенке корпуса блока индикации и управления и блока измерительного типографским методом (рисунки 6 и 7). Предусмотрено пломбирование корпуса контроллера, установленного в блоке индикации и управления, а также блока измерительного. Для пломбировки корпуса контроллера ГОС-18 используется пломба-наклейка. Для пломбировки блока измерительного используется мастика битумная N2 ГОСТ 18680-73, которая наносится на головку винта крепления блока светоизлучателя и блока светоприемника способом 12 по ОСТ 92-8918-77.
Нанесение знака поверки на корпус анализатора не предусмотрено.
Место нанесения знака утверждения типа
Анализаторы имеют встроенное программное обеспечение (ПО) которое выполняет следующие функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на ЖКИ дисплее газоанализатора;
- вывод и контроль результатов измерения и управления по интерфейсам от 0 до 20 мА,
RS485;
- контроль внешней связи RS485.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов. Анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077-2014 «средний». Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | КГО-10 |
| Номер версии (идентификационный номер) ПО, не ниже | 11.3.0 |
| Цифровой идентификатор ПО | d1a35b4328578f7dd9ae33bb286df2c2 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
| Примечание Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО (kgo 10 2 11.13.0.bin) указанной версии. | |
Таблица 2 - Основные метрологические характеристики
| Определяе мый компонент | Диапазоны показаний объемной доли, % | Диапазоны измерений объемной доли, % | Пределы допускаемой основной погрешности | |
| абсолютной, % | относительной, 5, % | |||
| Вода (Н2О) | от 0 до 40 | от 0 до 5 включ. | ±0,5 | - |
| св. 5 до 40 | - | ±10 | ||
| шй: жающей среды от +15 до +25 оС; кружающего воздуха не более 80 %; ления от 84 до 106,7 кПа. | ||||
| Нормальные условия измерен - диапазон температуры окру - относительная влажность о - диапазон атмосферного дав | ||||
Таблица 3 - Прочие метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры анализируемого газа на каждые +50 °С от номинального значения температуры +180 оС, в долях от пределов допускаемой основной погрешности | ±0,3 |
| Предел допускаемой дополнительной погрешности от влияния не-измеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | ±0,3 |
| Время установления показаний Т0,9, мин, не более | 3 |
| Время прогрева, час, не более | 24 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой концентрации воды, г/м3 | от 0 до 320 |
| Напряжение питания переменным током частотой (50±1) Гц, В | от 207 до 253 |
| Потребляемая электрическая мощность, Вт, не более | 1500 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 5 до 50 |
| - атмосферное давление, кПа | от 84 до 107 |
| - относительная влажность воздуха (без конденсации влаги), % | не более 80 |
| - температура анализируемой среды на входе блока измерительного, °С, | |
| не более | 250 |
| Выходной интерфейс связи: | |
| - аналоговый, мА; | от 0 до 20 |
| - цифровой | RS485 |
| Габаритные размеры блока измерительного анализатора, мм, не более: | |
| - длина; | 650 |
| - ширина; | 180 |
| - высота. | 170 |
| Габаритные размеры блока индикации и управления, мм, не более: | |
| - глубина; | 300 |
| - ширина; | 600 |
| - высота. | 800 |
| Габаритные размеры линии обогреваемой | |
| -длина; | 5000 |
| -диаметр | 60 |
| Габаритные размеры зонда | |
| -длина, мм не более | 2000 |
| -диаметр | 110 |
| Масса, кг, не более | |
| - блок измерительный; | 10 |
| - блок индикации и управления; | 40 |
| - линия обогреваемая | 3 |
| - зонд | 4 |
| Средняя наработка до отказа, ч, не менее | 40000 |
| Средний срок службы, лет | 6 |
Таблица 5 - Диапазон измерений и пределы допускаемой погрешности анализаторов в условиях эксплуатации при контроле выбросов (в соответствии с Постановлением Правительства Российской
| Федерации № 1847 от 16.11.2020 г., п.3.1 | 1.3) | |
| Диапазоны измерений | Пределы допускаемой погрешности в условиях эксплуатации | |
| объемной доли, % | абсолютной, % | относительной, 5, % |
| от 0 до 5 включ. | ±0,75 | - |
| св. 5 до 40 | - | ±15 |
наносится на маркировочную табличку, расположенную на боковой панели анализатора и титульный лист Руководства по эксплуатации типографским методом.
Таблица 6 - Комплектность анализатора
| Наименование | Обозначение | Кол-во |
| Анализатор паров воды ГОС-18, в том числе: - блок индикации и управления - блок измерительный - кабель соединительный: блок светоизлучателя -блок индикации и управления - кабель соединительный: блок светоприемника -блок индикации и управления - линия обогреваемая - зонд | ПГРА 500.000.000.000 ПГРА 500.006.000.000-03;-04 ПГРА 500.012.000.000 ПГРА 500.002.006.000 ПГРА 500.003.005.000 ПГРА 500.010.000.000 ПГРА 500.015.000.000-ХХ | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| Руководство по эксплуатации | ПГРА 500.000.000.000 РЭ | 1 экз. |
| Паспорт | ПГРА 500.000.000.000 ПС | 1 экз. |
приведены в разделе 6 «Подготовка и порядок работы с анализатором» Руководства по эксплуатации.
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Анализатор паров воды ГОС-18. Технические условия. ТУ 26.51.5-010-50570197-2020
Правообладатель
Акционерное общество «Проманалитприбор» (АО «Проманалитприбор»).
Адрес: 633010, Новосибирская область, Г.О. город Бердск, г. Бердск, ул. Ленина, д.89/3,
офис 1.
ИНН 5433132528 Телефон: (38341) 370-27 Web сайт: www.ecomer.com E-mail: info@ecomer.ru
