| Номер в госреестре | 86264-22 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | "МОНОЛИТ" |
| Изготовитель | Непубличное акционерное общество "ЭТАЛОН ВЕСПРОМ" (НАО "ЭТАЛОН ВЕСПРОМ"), г. Челябинск |
| Год регистрации | 2022 |
| Срок свидетельства | 26.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия «МОНОЛИТ» (далее - средство измерений) предназначены для измерений массы.
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее средства измерений. Измерительная информация может быть сохранена в запоминающем устройстве и/или передано на периферийные устройства.
Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1—2011 и имеет модульную конструкцию.
Грузоприемное устройство (далее — ГПУ) состоит из одной или нескольких секций, представляющих собой металлоконструкцию для размещения на них объекта измерений. Каждая секция опирается или подвешивается на тензорезисторных весоизмерительных датчиках (далее — датчиках), при этом соседние секции могут иметь общие точки опоры (подвеса) на датчики. ГПУ устанавливается на железобетонном фундаменте или другом, заранее подготовленном основании (например, металлической раме или закладных плитах). ГПУ оснащено узлами встройки (крепления) датчиков. Узлы встройки датчиков могут быть дополнительно оснащены демпфирующими элементами для снижения чувствительности датчиков к ударным (вертикальным и боковым) нагрузкам.
ГПУ средства измерений может встраиваться в технологические линии и агрегаты. В зависимости от технических особенностей объекта измерений на ГПУ средства измерений могут быть установлены дополнительные элементы, оборудование и приспособления:
- настилы, ложементы, опоры, ограничители, короба для размещения и устойчивой фиксации объекта измерений;
- роликовые опоры, рельсы или направляющие установки объекта измерений на ГПУ средства измерений;
- бункеры или иные емкости для насыпного или наливного грузов.
В составе ГПУ используются датчики:
- датчики весоизмерительные тензорезисторные С, модификации C16A (регистрационный № 60480-15);
- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, модификации BSS (регистрационный № 51261-12);
- датчики весоизмерительные тензорезисторные SBA (регистрационный № 56798-14);
- датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);
- датчики весоизмерительные тензорезисторные цифровые WBK-D (регистрационный № 54471-13);
- датчики весоизмерительные тензорезисторные RTN (регистрационный № 21175-13);
- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификации ZSFY (регистрационный № 75819-19);
- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификации SQB (регистрационный № 77382-20);
- датчики весоизмерительные тензорезисторные RC3 (регистрационный № 50843-12);
- датчики весоизмерительные МВ 150 (регистрационный № 44780-10);
- датчики весоизмерительные тензорезисторные Н4 (регистрационный № 53636-13);
- датчики весоизмерительные тензорезисторные М50, М70, М100 (регистрационный № 53673-13).
Сигнальные кабели датчиков подключаются напрямую или через соединительную коробку к электронному устройству преобразования и обработки результатов измерений (далее
- прибор весоизмерительный), которое представляет собой индикатор (п.Т.2.2.2 ГОСТ OIML R 76-1-2011) или устройство обработки аналоговых данных (п. Т.2.2.3 ГОСТ OIML R 76-1, далее
- УОАД) и терминал (п.Т.2.2.5 ГОСТ OIML R 76-1-2011).
В качестве индикатора могут использоваться:
- приборы весоизмерительные CI, BI, NT и PDI, модификации CI-2001A, CI-1560 (регистрационный № 50968-12);
- индикаторы весоизмерительные CI-600A, модификации CI-601A (регистрационный № 68370-17);
- приборы весоизмерительные Микросим, модификации M0601 (М0601-БМ-2) (регистрационный № 75654-19);
- устройства обработки аналоговых данных WTM, модификации WTM-500, WTM-501 (регистрационный № 63268-16);
- индикатор цифровой С520, изготовитель Rinstrum, Австралия.
В качестве терминала в составе весов совместно с цифровыми датчиками могут использоваться терминалы весоизмерительные CI, NT, модификации CI-600D (регистрационный № 54472-13).

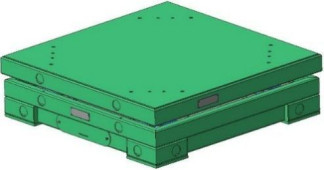

Общий вид ГПУ средства измерений представлен на рисунке 1, приборов весоизмерительных - на рисунке 2.
-“ш.»1 i
= . j<s в g
til2 3 « 5 в 7 8 9M
Ч» I 1 34 » ni
С520 WTM-500, WTM-501 CI-600D, С1-601А
Средство измерений выпускается в 29 (двадцати девяти) модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 3 - 5), а также исполнением ГПУ и имеют следующие обозначения:
МОНОЛИТ [1].[2].[3].[4]-[5],
где:
[1] - условное обозначение исполнения ГПУ (согласно таблице 1);
[2] - условное обозначение максимальной нагрузки (согласно таблице 3, 4) в числовом формате: XYZ, где X - количество десятков тонн, Y - количество единиц тонн, Z (при наличии) - количество сотен килограмм;
[3] - значение длины ГПУ (согласно таблице 5) в дециметрах;
[4] - значение ширины ГПУ (согласно таблице 5) в дециметрах;
[5] - условное обозначение количества диапазонов измерений: Д1 - один диапазон (однодиапазонные весы), Д2 - два диапазона (многодиапазонные весы).
Таблица 1 - Условное обозначение ГПУ и комплектации средства измерений.
| Обозначение исполнения ГПУ | Исполнение ГПУ | Дополнительные элементы ГПУ |
| А | Прямоугольной формы, количество секций от 1 до 4 | Настилы; ложементы; опоры; ограждения; ограничители для размещения и фиксации груза на ГПУ |
| Р | Прямоугольной формы, количество секций от 1 до 4 | Рельсы; роликовые опоры; направляющие для перемещения и установки груза на ГПУ |
| Б | В виде бункера или емкости | Затвор с механизмом открывания |
Средство измерений может быть оснащено следующими основными устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
- устройство автоматического слежения за нулем (T.2.7.3);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство индикации отклонения от нуля (4.5.5);
- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);
- устройство предварительного задания значения массы тары (Т.2.7.5);
- режим работы многодиапазонных весов с автоматическим переключением диапазонов взвешивания (4.10).
Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки, на корпус прибора весоизмерительного, входящего в состав средства измерений, наносится пломба с изображением знака поверки. Схема пломбировки определяется исполнением средства измерений и приведена на рисунке 3. Нанесение знака поверки на средство измерений не предусмотрено.
WTM-500, WTM-501
Рисунок 3 - Схема пломбировки весоизмерительных приборов (1 - свинцовая или пластиковая
пломба; 2 - пломба в виде разрушаемой наклейки)
Маркировочная табличка (обязательная маркировка) средства измерений выполнена в виде металлической пластинки, крепится при помощи заклепок на боковую сторону ГПУ и содержит следующие основные данные, нанесенные методом полноцветной цифровой металлографии:
- наименование изготовителя;
- обозначение типа и модификации весов;
- знак утверждения типа;
- класс точности;
- максимальная нагрузка (Мах);
- минимальная нагрузка (Min);
- поверочный интервал (e);
- диапазон температур;
- дата изготовления;
- заводской номер (арабские цифры наносятся на маркировочную табличку ударным способом).
Программное обеспечение (далее - ПО) средства измерений является встроенным, используется в стационарной (закрепленной) аппаратной части.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки, находящемуся на печатной плате прибора весоизмерительного (кроме WTM-500, WTM-501). Изменение метрологически значимых параметров, настройка и регулировка не могут быть осуществлены без нарушения защитной пломбы.
Кроме того, для контроля изменений законодательно контролируемых параметров средства измерений в приборах М0601 предусмотрено электронное клеймо, представляющее из себя генерируемое по определённому алгоритму число, которое автоматически обновляется при сохранении измененных параметров. Значение электронного клейма отображается при работе приборов после нажатия определённой комбинации клавиш в соответствии с эксплуатационной документацией прибора. Изменение метрологически значимых параметров возможно только в сервисном режиме работы, вход в который защищен паролем и пломбой.
ПО средства измерений не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весоизмерительного прибора при включении средства измерений, а также доступен для просмотра во время работы средства измерений при нажатии специальной комбинации клавиш (для отдельных приборов) в соответствии с эксплуатационной документацией приборов.
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения весоизмерительных приборов приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||||||
| CI-2001A | CI-1560 | М0601 | С520 | WTM-500; WTM-501 | CI-600D | CI-601A | |
| Наименование ПО | firmware | firmware | - | firmware | WTM Firmware | - | firmware |
| Идентификационное наименование ПО | - | - | - | - | - | - | |
| Номер версии (идентификационны й номер) ПО | 1.00; 1.01; 1.02 | 1.00; 1.01; 1.02 | не ниже Ed 5.xx* | 2.0.Х | 1.XX* | 1.00; 1.01; 1.02; 1.03; 1.04 | 1.00; 1.01 |
| Цифровой идентификатор ПО | - | - | - | - | - | - | - |
| * Обозначения «Х», «хх» или «XX» не относятся к метрологически значимому ПО | |||||||
Класс точности весов по ГОСТ OIML R 76-1-2011 III (средний)
Диапазон уравновешивания (выборки) массы тары 50 % Max,
Модификации весов, значения максимальной нагрузки (Мах), поверочного интервала (е), числа поверочных интервалов (n) и действительной цены деления (d) приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики однодиапазонных модификаций средств измерений_
| Обозначение модификации | Метрологическая характеристика | ||
| Max, кг | г к чз 1 1 | n | |
| МОНОЛИТ [ 1].005.[3]. [4]-Д1 | 500 | 0,2 | 2500 |
| МОНОЛИТ [1].01.[3].[4]-Д1 | 1000 | 0,5 | 2000 |
| МОНОЛИТ [1].02.[3].[4]-Д1 | 2000 | 1 | 2000 |
| МОНОЛИТ [1].03.[3].[4]-Д1 | 3000 | 1 | 3000 |
| МОНОЛИТ [1].05.[3].[4]-Д1 | 5000 | 2 | 2500 |
| МОНОЛИТ [1].10.[3].[4]-Д1 | 10000 | 5 | 2000 |
| МОНОЛИТ [1].15.[3].[4]-Д1 | 15000 | 5 | 3000 |
| МОНОЛИТ [1].20.[3].[4]-Д1 | 20000 | 10 | 2000 |
| МОНОЛИТ [1].30.[3].[4]-Д1 | 30000 | 10 | 3000 |
| МОНОЛИТ [1].40.[3].[4]-Д1 | 40000 | 20 | 2000 |
| МОНОЛИТ [1].50.[3].[4]-Д1 | 50000 | 20 | 2500 |
| МОНОЛИТ [1].60.[3].[4]-Д1 | 60000 | 20 | 3000 |
| МОНОЛИТ [1].80.[3].[4]-Д1 | 80000 | 50 | 1600 |
| МОНОЛИТ [1].100.[3].[4]-Д1 | 100 000 | 50 | 2000 |
| МОНОЛИТ [1].120.[3].[4]-Д1 | 120 000 | 50 | 2400 |
| МОНОЛИТ [1].150.[3].[4]-Д1 | 150 000 | 50 | 3000 |
| МОНОЛИТ [1].150.[3].[4]-Д1 | 150 000 | 100 | 1500 |
Таблица 4 - Метрологические характеристики многодиапазонных модификаций средств измерений
| Обозначение модификации | Метрологическая характеристика | |||||
| Диапазон взвешивания W1 | Диапазон взвешивания W2 | |||||
| Max1, кг | в1 = d1, кг | n | Max2, кг | e2 = d2, кг | n | |
| МОНОЛИТ [1].005.[3].[4]-Д2 | 250 | 0,1 | 2500 | 500 | 0,2 | 2500 |
| МОНОЛИТ [1].01.[3].[4]-Д2 | 500 | 0,2 | 2500 | 1000 | 0,5 | 2000 |
| МОНОЛИТ [1].02.[3].[4]-Д2 | 1000 | 0,5 | 2000 | 2000 | 1 | 2000 |
| МОНОЛИТ [1].03.[3].[4]-Д2 | 1500 | 0,5 | 3000 | 3000 | 1 | 3000 |
| МОНОЛИТ [1].05.[3].[4]-Д2 | 2500 | 1 | 2500 | 5000 | 2 | 2500 |
| МОНОЛИТ [1].10.[3].[4]-Д2 | 5000 | 2 | 2500 | 10000 | 5 | 2000 |
| МОНОЛИТ [1].20.[3].[4]-Д2 | 10000 | 5 | 2000 | 20000 | 10 | 2000 |
| МОНОЛИТ [1].30.[3].[4]-Д2 | 15000 | 5 | 3000 | 30000 | 10 | 3000 |
| МОНОЛИТ [1].40.[3].[4]-Д2 | 20000 | 10 | 2000 | 40000 | 20 | 2000 |
| МОНОЛИТ [1].50.[3].[4]-Д2 | 25000 | 10 | 2500 | 50000 | 20 | 2500 |
| МОНОЛИТ [1].60.[3].[4]-Д2 | 30000 | 10 | 3000 | 60000 | 20 | 3000 |
| МОНОЛИТ [1].80.[3].[4]-Д2 | 40000 | 20 | 2000 | 80000 | 50 | 1600 |
| МОНОЛИТ [1].100.[3].[4]-Д2 | 50000 | 20 | 2500 | 100000 | 50 | 2000 |
| МОНОЛИТ [1].120.[3].[4]-Д2 | 60000 | 20 | 3000 | 120000 | 50 | 2400 |
| МОНОЛИТ [1].150.[3].[4]-Д2 | 60000 | 20 | 3000 | 150000 | 50 | 3000 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температуры для ГПУ с датчиками, °С: - С16А; МВ 150; H4 - WBK - WBK-D; ZSFY; SQB - RTN - М70 - BSS - SBA; RC3; М50; М100 | от -50 до +50 от -40 до +50 от -40 до +40 от -30 до +50 от -30 до +40 от -20 до +40 от -10 до +40 |
| Диапазон температуры приборов весоизмерительных, °C: - М0601 - CI-600D; CI-2001A; CI-1560; CI-601A - WTM-500; WTM-501; C520 | от -35 до +40 от -10 до +40 от -10 до +40 |
| Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц | 220-15% 50 ± 1 |
| Габаритные размеры ГПУ мм, не более: - высота/ширина/длина для исполнения А - высота/ширина/длина для исполнения Р - высота/ширина/длина для исполнения Б | 800/6000/24000 1500/5000/20000 15000/6000/6000 |
| Масса секции ГПУ, т, не более | 50 |
Знак утверждения типа наносится
на маркировочные таблички, расположенные на корпусе весоизмерительного прибора и/или ГПУ средства измерений, а также типографским способом на титульный лист эксплуатационного документа.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы неавтоматического действия «МОНОЛИТ» | - | 1 шт. |
| Руководство по эксплуатации | ЭВ.427460 9.033 РЭ | 1 экз. |
| Руководство по эксплуатации и(или) паспорт на прибор весоизмерительный | 1 экз. |
приведены в п. 4.4 «Порядок работы» документа ЭВ.427460 9.033 РЭ «Весы неавтоматического действия «МОНОЛИТ». Руководство по эксплуатации».
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Приказ Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
ТУ 4274-033-31200543-20 «Весы неавтоматического действия «МОНОЛИТ». Технические условия».
Правообладатель
Непубличное акционерное общество «ЭТАЛОН ВЕСПРОМ» (НАО «ЭТАЛОН ВЕСПРОМ»)
ИНН 7453087740
Юридический адрес: 454006, Россия, г. Челябинск, ул. Российская, 1
Фактический адрес: 454006, Россия, г. Челябинск, ул. Российская, 1
Телефон/факс: +7 (351) 211 33 25
адрес в Интернет: www.etalon-vesprom.ru
адрес электронной почты: vesprom@etalon-vesprom.ru
