| Номер в госреестре | 86266-22 |
| Наименование СИ | Анализаторы устройств беспроводной связи |
| Обозначение типа СИ | МТ8000А |
| Изготовитель | "Anritsu Corporation", Япония |
| Год регистрации | 2022 |
| Срок свидетельства | 26.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы устройств беспроводной связи МТ8000А (далее - анализаторы) предназначены для измерения характеристик и анализа функционирования передатчиков и приемников в системах мобильной радиосвязи, в том числе 5-го поколения.
Принцип действия анализаторов заключается в формировании сигналов для их передачи на системы мобильной радиосвязи, и приеме сигналов от систем мобильной радиосвязи с измерением и анализом их параметров. Соответственно, анализаторы имеют в своем составе высокочастотные передающую (генераторы сигналов) и приемную (анализаторы сигналов) части, а также опорный генератор синхронизации и управляющий контроллер. Синхронизация анализаторов осуществляется от внутреннего опорного генератора или от внешнего сигнала.
Анализаторы выпускаются в исполнениях, которые отличаются набором установленных по предварительному заказу аппаратных и программных опций.
Аппаратные опции представляют собой модули, устанавливаемые в слоты со стороны передней панели анализаторов.
Перечень аппаратных опций приведен в таблице 1.
Для обозначения номера опции используются три цифры, первая из которых имеет значение «0» для опций, устанавливаемой при изготовлении по заказу, или «1» для опций которые могут быть установлены на заводе-изготовителе, или «2» для опций, которые могут быть установлены в сервисном центре в процессе эксплуатации анализатора.
Таблица 1 - Перечень аппаратных опций
| Обозначение | Номер слота | Наименование | Примечания |
| 1 | 2 | 3 | 4 |
| АППАРАТНЫЕ ОПЦИИ | |||
| MT8000A-001 | 6 | Модуль управления | Обязательная опция |
| MT8000A-009 | 6 | Модуль для подключения нескольких анализаторов | Устанавливается в MT8000A-001 |
| MT8000A-109 | |||
| MT8000A-209 | |||
| MT8000A-011 | 3, 4 | Модуль обработки сигналов в исходной полосе частот | |
| MT8000A-111 | |||
| MT8000A-211 | |||
| 1 | 2 | 3 | 4 |
| MT8000A-012 | 5 | Модуль для тестирования передачи данных | |
| MT8000A-112 | |||
| MT8000A-212 | |||
| MT8000A-020 | 1, 2 | Базовый высокочастотный модуль | Данная опция и опции MT8000A-x31/x32/x33 не могут быть установлены совместно |
| MT8000A-120 | |||
| MT8000A-220 | |||
| MT8000A-021 | 1, 2 | Модуль для работы в диапазоне частот от 0,4 до 6 ГГ ц | Устанавливается в MT8000A-020 |
| MT8000A-121 | |||
| MT8000A-221 | |||
| MT8000A-022 | 1, 2 | Модуль для работы в диапазоне частот от 3 до 12 ГГц | Устанавливается в MT8000A-020 |
| MT8000A-122 | |||
| MT8000A-222 | |||
| MT8000A-023 | 1, 2 | Расширение диапазона частот вниз до 2,4 ГГц | Требуется MT8000A-022 |
| MT8000A-123 | |||
| MT8000A-223 | |||
| MT8000A-024 | 1, 2 | Расширение диапазона частот вверх до 7,125 ГГц | Требуется MT8000A-022 |
| MT8000A-124 | |||
| MT8000A-224 | |||
| MT8000A-031 | 1 | Многофункциональный модуль для диапазона частот от 0,4 до 6 ГГц | Данная опция и MT8000A-x20 не могут быть установлены совместно |
| MT8000A-131 | |||
| MT8000A-231 | |||
| MT8000A-032 | 2 | Расширенная модификация MT8000A-031/231 | Требуется MT8000A-031 |
| MT8000A-132 | |||
| MT8000A-232 | |||
| MT8000A-033 | 1 | Многофункциональный модуль для диапазона частот от 0,4 до 7,125 ГГц | Данная опция и MT8000A-x20 не могут быть установлены совместно |
| MT8000A-133 | |||
| MT8000A-233 |
К модулям MT8000A-020 (MT8000A-021/022/023/024) могут быть подключены СВЧ конверторы MA80001A с частотами от 24,25 до 29,5 ГГц, MA80002A с частотами от 37 до 40 ГГц, MA80003A с частотами от 24,25 до 29,5 ГГц и от 37 до 43,5 ГГц. Модуль MT8000A-020 без опций MT8000A-021/022/023/024 не имеет в своем составе генераторов и приемников сигналов.
Программные (функциональные) опции имеют обозначение «MX8000...». Они позволяют выполнять анализ сигналов по различным стандартам и протоколам беспроводной связи.

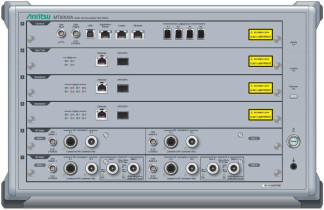

Конструктивно анализаторы выполнены в виде настольного моноблока в металлическом корпусе. Общий вид анализаторов со стороны передней панели показан на рисунке 1, номера слотов обозначены слева от них (нумерация снизу вверх). Общий вид анализаторов со стороны задней панели с обозначением места нанесения знака утверждения типа и знака поверки, а также схемы пломбировки от несанкционированного доступа представлен на рисунке 2.
Самоклеющаяся этикетка с заводским (серийным номером) в формате 10-ти цифр, однозначно идентифицирующим каждый экземпляр анализаторов, находится на задней панели. Фрагмент задней панели с указанием места нанесения знака утверждения типа и знака поверки в виде самоклеющейся этикетки показан на рисунке 3.
Рисунок 2 - Общий вид анализаторов (задняя панель)
SN 1234567890
ANRrraUCCfiP. MHC€INJAF*N
IIIIIIIIIIIIIII
_Рисунок 3 - Фрагмент задней панели анализаторов с этикеткой_
Для управления работой используется внешний пользовательский компьютер, который подключается к анализатору по интерфейсу Ethernet (1000BASE-T).
Программное обеспечение устанавливается на внешний компьютер, его метрологически значимая часть служит для управления режимами, задания параметров и функций измерений, представления измерительной информации, взаимодействия с внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | MX800000A |
| Номер версии (идентификационный номер) | не ниже 07.10.05.00 |
Метрологические и технические характеристики средства измерений
Метрологические и основные технические характеристики анализаторов представлены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение |
| 1 | 2 |
| ОПОРНЫЙ генератор синхронизации | |
| Частота опорного генератора, МГц | 10 |
| Пределы допускаемой относительной погрешности частоты в диапазоне температур от +18 до +28 °С при выпуске из производства или после подстройки | ±2,2 •lO-8 |
| Пределы относительного временного дрейфа частоты за сутки относительно частоты после 2-х суток с момента включения анализатора | ±110-8 |
| Уровень мощности выходного сигнала внутренней синхронизации, дБм 1) | от 0 до +10 |
| Частота сигнала внешней синхронизации, МГ ц | 10-(1 ± Ы0-6) |
| Уровень мощности сигнала внешней синхронизации, дБм | от -15 до +20 |
| МОДУЛИ MT8000A-021, MT8000A-031, MT8000A-032 | |
| Диапазон частот, ГГц | от 0,4 до 6,0 |
| Разрешение по частоте, Гц | 1 |
| Диапазон установки уровня мощности генераторов, дБм выходы Main 1/2 выходы Aux 1/2 2) | от -1 10 до -10 от -110 до 0 |
| Разрешение установки уровня мощности, дБ | 0,01 |
| Пределы допускаемой относительной погрешности установки уровня мощн (не менее -100 дБм, температура от +18 до +28 °С, после внутренней калиб | ости генераторов эовки), дБ |
| выходы Main 1/2 на частотах от 0,4 до 6 ГГц включ. выходы Aux 1/2 2 на частотах от 0,4 до 4,2 ГГц включ. выходы Aux 1/2 2) на частотах св. 4,2 ГГц до 6 ГГц включ. | ±1,0 ±1,0 ......±1,5.......................................................................... |
| Относительный уровень второй гармоники сигнала генераторов на частотах до 3 ГГ ц, дБ, не более | -25 |
| Диапазон измерения уровня мощности анализаторами, дБм | от -50 до +26 |
| Разрешение измерения уровня мощности, дБ | 0,01 |
| Пределы допускаемой относительной погрешности измерения уровня мощности анализаторами (температура от +18 до +28 °С, после внутренней калибровки), дБ | |
| от -40,00 дБм | ±1,0 |
| от -50,00 до -40,01 дБм | ±1,3 |
| 1 | 2 |
| МОДУЛЬ MT8000A-022 | |
| Диапазон частот, ГГц | от 3 до 12 |
| Разрешение по частоте, Гц | 1 |
| Диапазон установки уровня мощности генераторов, дБм | |
| выходы Main 1/2 на частотах от 2 до 6 ГГц включ. | от -110 до -10 |
| выходы Main 1/2 на частотах св. 6 до 12 ГГц включ. | от -110 до -18 |
| выходы Aux 1/2 на частотах от 2 до 6 ГГц включ. | от -110 до 0 |
| выходы Aux 1/2 на частотах св. 6 до 12 ГГц включ. | от -110 до -8 |
| Разрешение установки уровня мощности, дБ | 0,01 |
| Пределы допускаемой относительной погрешности установки уровня мощн (не менее -100 дБм, температура от +18 до +28 °С, после внутренней калиб | в о р о ато н д е, ге и), ик т вк ост ов Р rv |
| выходы Main 1/2 на частотах от 3 до 6 ГГц включ. | ±1,0 |
| выходы Aux 1/2 на частотах от 3 до 4,2 ГГц включ. | ±1,0 |
| выходы Aux 1/2 на частотах св. 4,2 ГГц до 6 ГГц включ. | ±1,5 |
| Диапазон измерения уровня мощности анализаторами, дБм | от -50 до +26 |
| Разрешение измерения уровня мощности, дБ | 0,01 |
| Пределы допускаемой относительной погрешности измерения уровня мощности анализаторами на частотах от 3 до 6 ГГц включ. (температура от 18 °С до 28 °С, после внутренней калибровки), дБ | |
| от -40,00 дБм | ±1,0 |
| от -50,00 до -40,01 дБм | ±1,3 |
| МОДУЛЬ MT8000A-023 | |
| Диапазон частот, ГГц | от 2,4 до 3,0 |
| Разрешение по частоте, Гц | 1 |
| Диапазон установки уровня мощности генераторов, дБм | |
| выходы Main 1/2 | от -110 до -10 |
| выходы Aux 1/2 | от -110 до 0 |
| Разрешение установки уровня мощности, дБ | 0,1 |
| Пределы допускаемой относительной погрешности установки уровня мощн (не менее -100 дБм, температура от +18 до +28 °С, после внутренней калиб | ости генераторов ювки), дБ |
| выходы Main 1/2 | ±1,0 |
| выходы Aux 1/2 | ±1,0 |
| Диапазон измерения уровня мощности анализаторами, дБм | от -50 до +26 |
| Разрешение измерения уровня мощности, дБ | 0,01 |
| Пределы допускаемой относительной погрешности измерения уровня мощности анализаторами (температура от +18 до +28 °С, после внутренней калибровки), дБ | |
| от -40,00 дБм | ±1,0 |
| от -50,00 до -40,01 дБм | ±1,3 |
| 1 | 2 |
| МОДУЛЬ MT8000A-024 | |
| Диапазон частот, ГГц | от 6,000 до 7,125 |
| Разрешение по частоте, Гц | 1 |
| Диапазон установки уровня мощности генераторов, дБм | |
| выходы Main 1/2 | от -110 до -18 |
| выходы Aux 1/2 | от -110 до -8 |
| Разрешение установки уровня мощности, дБ | 0,1 |
| Пределы допускаемой относительной погрешности установки уровня мощн (не менее -100 дБм, температура от +18 до +28 °С, после внутренней калиб выходы Main 1/2 выходы Aux 1/2 | ости генераторов ювки), дБ ......±1,3.......................................................................... ......±1,8.......................................................................... |
| Диапазон измерения уровня мощности анализаторами, дБм | от -50 до +26 |
| Разрешение измерения уровня мощности, дБ | 0,01 |
| Пределы допускаемой относительной погрешности измерения уровня мощн анализаторами (температура от +18 до +28 °С, после внутренней калибровк от -40,00 дБм от -50,00 до -40,01 дБм | юсти и), дБ ±1,3 ......±1,6......................................................................... |
| МОДУЛЬ MT8000A-033 | |
| Диапазон частот, ГГ ц | от 0,400 до 7,125 |
| Разрешение по частоте, Гц | 1 |
| Диапазон установки уровня мощности генераторов, дБм выходы Main 1/2/3/4 выходы Aux 1/2/3/4 | от -1 10 до -10 от -110 до 0 |
| Разрешение установки уровня мощности, дБ | 0,1 |
| Пределы допускаемой относительной погрешности установки уровня мощн (не менее -100 дБм, температура от +18 до +28 °С, после внутренней калиб | в о р о ато н д е, ге и), ик т вк ост ов Р rv |
| выходы Main 1/2/3/4 выходы Aux 1/2/3/4 на частотах от 0,4 до 4,2 ГГц включ. выходы Aux 1/2/3/4 на частотах св. 4,2 до 7,125 ГГц включ. | ±1,0 ±1,5 ......±1,8.......................................................................... |
| Относительный уровень второй гармоники сигнала генераторов на частотах до 3,5625 ГГц, дБ, не более | -25 |
| Диапазон измерения уровня мощности анализаторами, дБм | от -60 до +30 |
| Разрешение измерения уровня мощности, дБ | 0,01 |
| Пределы допускаемой относительной погрешности измерения уровня мощности анализаторами (температура от +18 до +28 °С, после внутренней калибровки), дБ | |
| от -40,00 дБм | ±1,0 |
| от -50,00 до -40,01 дБм | ±1,3 |
| от -60,00 до -50,01 дБм | ±1,6 |
| 1 | 2 |
| СВЧ КОНВЕРТОР MA80001A | |
| Диапазон частот, ГГ ц | от 24,25 до 29,5 |
| Разрешение по частоте, Гц | 1 |
| Диапазон установки уровня мощности генераторов (Port 1, Port 2), дБм | от -90 до +5 |
| Разрешение установки уровня мощности, дБ | 0,1 |
| Пределы допускаемой относительной погрешности установки уровня мощности генераторов (температура от +18 до +28 °С, после внутренней калибровки), дБ | ±1,5 |
| Диапазон измерения уровня мощности анализаторами (Port 1, Port 2), дБм | от -70 до +5 |
| Разрешение измерения уровня мощности, дБ | 0,01 |
| Пределы допускаемой относительной погрешности измерения уровня мощности анализаторами (температура от +18 до +28 °С, после внутренней калибровки), дБ | |
| от -50,00 до +5,00 дБм | ±1,5 |
| от -70,00 до -50,01 дБм | ±2,5 |
| СВЧ КОНВЕРТОР MA80002A | |
| Диапазон частот, ГГ ц | от 37 до 42,5 |
| Разрешение по частоте, Гц | 1 |
| Диапазон установки уровня мощности генераторов (Port 1, Port 2), дБм | от -90 до +5 |
| Разрешение установки уровня мощности, дБ | 0,1 |
| Пределы допускаемой относительной погрешности установки уровня мощности генераторов на частотах от 37 до 40 ГГц (температура от +18 до +28 °С, после внутренней калибровки), дБ | ±2,0 |
| Диапазон измерения уровня мощности анализаторами (Port 1, Port 2), дБм | от -70 до +5 |
| Разрешение измерения уровня мощности, дБ | 0,01 |
| Пределы допускаемой относительной погрешности измерения уровня мощь-анализаторами (температура от +18 до +28 °С, после внутренней калибровк от -50,00 до +5,00 дБм от -70,00 до -50,01 дБм | юсти P и), дБ ±2,0 ......±2,5.......................................................................... |
| СВЧ КОНВЕРТОР MA80003A | |
| Диапазон частот, ГГ ц | от 24,25 до 29,5 от 37 до 43,5 |
| Разрешение по частоте, Гц | 1 |
| Диапазон установки уровня мощности генераторов (Port 1, Port 2), дБм | от -70 до +15 |
| Разрешение установки уровня мощности, дБ | 0,1 |
| Пределы допускаемой относительной погрешности установки уровня мощности генераторов на частотах от 37 до 40 ГГц (температура от +18 до +28 °С, после внутренней калибровки), дБ | |
| на частотах от 24,25 до 29,5 ГГц | ±1,5 |
| на частотах от 37 до 40 ГГ ц | ±2,0 |
| Диапазон измерения уровня мощности анализаторами (Port 1, Port 2), дБм | от -70 до +10 |
| Разрешение измерения уровня мощности, дБ | 0,01 |
Пределы допускаемой относительной погрешности измерения уровня мощности P анализаторами (температура от +18 до +28 °С, после внутренней калибровки), дБ
на частотах от 24,25 до 29,5 ГГц от -50,00 до +10,00 дБм от -70,00 до -50,01 дБм
±1,5
±2,5
на частотах от 37 до 40 ГГц
от -50,00 до +10,00 дБм
±2,0
от -70,00 до -50,01 дБм
±2,5
Примечания:
1) здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт;
2) для MT8000A-031 и MT8000A-032 также на портах Tx 1, Tx 2.
Таблица 4 - Основные технические характеристики анализаторов
| Напряжение сети питания частотой 50 Гц, В | от 170 до 250 |
| Потребляемая мощность, В-А, не более | 1500 |
| Габаритные размеры (ширина х высота х глубина), мм | |
| MT8000A | 426x265x578 |
| СВЧ конвертор MA80001A/MA80002A | 92x175x260 |
| СВЧ конвертор MA80003A | 83x175x304 |
| Масса, кг, не более | |
| MT8000A | 50 |
| СВЧ конвертор MA80001A/MA80002A/MA80003A | 6 |
| Рабочие условия применения | |
| температура окружающей среды, °C | от +15 до +30 |
| относительная влажность воздуха при температуре до +30 °C без конденсата, %, не более | 80 |
наносится на заднюю панель корпуса анализаторов в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность анализаторов представлена в таблице 5.
Таблица 5 - Комплектность анализаторов
| Наименование | Обозначение | Количество, шт./экз. |
| Анализатор устройств беспроводной связи | МТ8000А | 1 |
| Аппаратные и программные опции * | ||
| СВЧ конвертеры * | MA80001A MA80002A MA80003A | |
| Кабель сетевой | - | 1 |
| Кабель LAN (Ethernet) | - | 1 |
| Компакт-диск с документацией и программным обеспечением | - | 1 |
| Анализаторы устройств беспроводной связи МТ8000А. Руководство по эксплуатации | M-W3955AE- 13.0R | 1 |
| Анализаторы устройств беспроводной связи МТ8000А. СВЧ конвертер MA80001A. Руководство по эксплуатации ) | M-W3956AE-7.0R | 1 |
| Анализаторы устройств беспроводной связи МТ8000А. СВЧ конвертер MA80002A. Руководство по эксплуатации ) | M-W3970AE-5.0R | 1*) |
| Анализаторы устройств беспроводной связи МТ8000А. СВЧ конвертер MA80003A. Руководство по эксплуатации *) | M-W4003AE-3.0R | 1*) |
| Примечание: *) - по заказу | ||
приведены в главе 3 «Эксплуатация» руководства по эксплуатации M-W3955AE-13.0R.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 31 июля 2018 г. № 1621. Об утверждении государственной поверочной схемы для средств измерений времени и частоты;
Приказ Росстандарта от 30 декабря 2019 г. № 3461. Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц;
Приказ Росстандарта от 29 декабря 2018 г. № 2839. Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц;
Стандарт предприятия на анализаторы устройств беспроводной связи МТ8000А № M-W4200AE-1.0R;
Техническая документация изготовителя - фирмы “Anritsu Corporation”.
Правообладатель
Фирма “Anritsu Corporation”, Япония
Адрес: 5-1-1 Onna, Atsugi-shi, Kanagawa 243-8555, Japan
Тел./Факс +81-46-223-1111
Web: https://www.anritsu.com
E-mail: support.esdc@anritsu.com
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
