| Номер в госреестре | 86276-22 |
| Наименование СИ | Датчики угла поворота вихретоковые торцевые |
| Обозначение типа СИ | ДПС-ВТ/Т |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение САУТ" (ООО "НПО САУТ"), г. Екатеринбург |
| Год регистрации | 2022 |
| Срок свидетельства | 27.07.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики угла поворота вихретоковые торцевые ДПС-ВТ/Т (далее - датчики) предназначены для бесконтактного измерения угла поворота колёсной пары локомотива и преобразования его в дискретные электрические сигналы частоты и импульсы, используемые в измерительных системах, контролирующих направление движения, пройденный путь, скорость и ускорение подвижного состава железнодорожного транспорта при скорости движения до 450 км/ч, для их последующей выдачи системам-потребителям.
Принцип действия датчиков основан на преобразовании угла поворота оси колёсной пары в дискретные электрические сигналы в результате взаимодействия электромагнитного поля, создаваемого катушками датчика, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте (модуляторе), с последующим преобразованием в последовательность импульсов.
Датчик состоит из фланца с крышкой, измерительного узла с установленными катушками индуктивности, печатной платы. Электрическая связь датчика с локомотивной аппаратурой осуществляется с помощью кабеля, распаянного непосредственно на плате, а с другой стороны заканчивающегося разъёмным байонетным соединителем. Крепление датчика на буксе колёсной пары локомотива осуществляется через отверстия, расположенные во фланце. Модулятор с пазами в количестве 42 шт. устанавливается на торец колесной пары (подшипниковый упор).
Датчики выпускаются в пяти исполнениях: ДПС-ВТ/Т, ДПС-ВТ/Т.01, ДПС-ВТ/Т.02, ДПС-ВТ/Т.03, ДПС-ВТ/Т.04; исполнения отличаются длиной кабеля.
Степень защиты оболочки от проникновения пыли и воды IP56 по ГОСТ 14254-2015.
Корпус датчика изготовлен из алюминиевого сплава, окрашен в чёрный цвет, на корпус прикреплена планка с нанесёнными на неё способом гравировки заводским номером, состоящим из пяти арабских цифр, и логотипом фирмы-изготовителя.
Конструкцией не предусмотрено нанесение знака поверки на датчики.
Общий вид средства измерений с указанием места пломбирования, места нанесения знака утверждения типа и заводского номера приведен на рисунке 1.

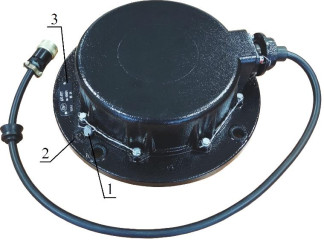

Рисунок 1 - Общий вид ДПС-ВТ/Т с указанием места пломбирования (1), места нанесения знака утверждения типа (2) и заводского номера (3)
Метрологические и основные технические характеристики приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Угол поворота оси модулятора датчика, соответствующий N периодам импульсов датчика, ° | 8,57-N* |
| Пределы допускаемой абсолютной погрешности при измерении угла поворота оси модулятора датчика, соответствующего N периодам импульсов, ° | ±1,30 |
| Угол поворота оси модулятора датчика, соответствующий длительности импульса, ° | 4,28 |
| Пределы допускаемой абсолютной погрешности при измерении угла поворота оси модулятора датчика, соответствующего длительности импульса, ° | ±0,90 |
| Угол поворота оси модулятора датчика, соответствующий интервалу между фронтами импульсов первого и второго каналов датчика, ° | 2,14 |
| Пределы допускаемой абсолютной погрешности при измерении угла поворота оси модулятора датчика, соответствующего интервалу между фронтами импульсов первого и второго каналов датчика, ° | ±0,80 |
| * - где N - натуральные числа от 1 до 42 включительно. |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Число каналов, шт. | 2 |
| Количество импульсов за один оборот оси модулятора датчика каждого канала при всех скоростях, шт. | 42 |
| Максимальная угловая скорость вращения оси модулятора датчика, об/мин | 2500 |
| Напряжение постоянного тока, В | от 35 до 75 |
| Потребляемая мощность, Вт, не более | 5 |
| Габаритные размеры (без кабеля), мм, не более: - диаметр - высота | 265 100 |
| Масса, кг, не более | 5,6 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, %, не более | от -60 до +70 98 |
| Средняя наработка на отказ, ч | 200 000 |
наносится на титульный лист паспорта типографским способом, а также на корпус датчика лазерным способом, литьём или гравированием.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик угла поворота вихретоковый торцевой ДПС-ВТ/Т.ХХ* | СГМА.468179.002-ХХ* | 1 шт. |
| Комплект монтажных частей | СГМА.668442.015 | 1 экз. |
| Руководство по эксплуатации | СГМА.468179.002 РЭ | 1 экз.** |
| Паспорт | СГМА.468179.002 ПС | 1 шт. |
| Методика поверки | - | 1 шт. |
| * ХХ - номер в соответствии с исполнением датчика; без номера - базовое исполнение. ** поставляется 1 экз. в один адрес отгрузки на CD-диске | ||
приведены в разделе 1 «Описание и работа» руководства по эксплуатации СГМА.468179.002 РЭ «Датчик угла поворота вихретоковый торцевой ДПС-ВТ/Т. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
СГМА.468179.002 ТУ Датчик угла поворота вихретоковый торцевой. Технические условия
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение САУТ» (ООО «НПО САУТ»)
ИНН 6659017039
