| Номер в госреестре | 86280-22 |
| Наименование СИ | Секундомеры-измерители электронные временных параметров реле и выключателей |
| Обозначение типа СИ | ИВПР-203М |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Электронные приборы" (ООО НПП "Электронные приборы"), Республика Татарстан, г. Набережные Челны |
| Год регистрации | 2022 |
| Срок свидетельства | 27.07.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Секундомеры-измерители электронные временных параметров реле и выключателей ИВПР-203М (далее - ИВПР-203М) предназначены для измерений интервалов времени.
ИПВР-203М применяются для измерений интервалов времени срабатывания реле, выключателей и переключателей электрооборудования, релейной защиты, автоматики и телемеханики.
Конструкция ИВПР-203М представляет собой пластмассовый моноблок с жидкокристаллическим экраном и органами управления в виде нескольких клавиш.
Принцип действия ИВПР-203М заключается в измерениях количества колебаний кварцевого генератора между переходами сигнала на входе прибора через пороговый уровень. Встроенный микроконтроллер управляет режимами работы прибора, получением и обработкой результатов измерений, а также интерфейсом пользователя.
ИВПР-203М являются универсальными, малогабаритными приборами для контроля и измерений временных параметров реле и выключателей:
- времени срабатывания и времени отпускания реле с нормально замкнутыми и нормально разомкнутыми контактами;
- времени перелёта контактов в группе;
- времени проскальзывания (замкнутого состояния контактов в группе при переключении);
- времени между разрывами двух контактов.
ИВПР-203М имеет пять исполнений, представленных в таблице 1.
Таблица 1 - Варианты исполнения ИВПР-203М
| Обозначение | Исполнение |
| ИВПР-203М | Стандартное |
| ИВПР-203М Щитовой | Щитовое |
| ИВПР-203М Щитовой 220 В | Щитовое |
| ИВПР-203М Щитовой 53Щ | Щитовое |
| ИВПР-203М Щитовой 53Щ 220 В | Щитовое |
Общий вид ИВПР-203М с указанием мест размещения знака утверждения типа и пломбировки от несанкционированного доступа приведён на рисунках 1 и 2.
Каждый экземпляр ИВПР-203М идентифицирован, имеет заводской номер, нанесённый на наклейку типографским способом, обеспечивающим его прочтение и сохранность в процессе эксплуатации.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
НПП «Электронные приборы»
ИВПР-203М
Секундомер-измеритель электронный временных параметров реле и выключателей
110000
Рисунок 1. Общий вид ИВПР-203М стандартного исполнения
НПП «Электронные приборы»
НПП «Электронные приборы»
ИВПР-203М
ИВПР-203М
Секундомер-измеритель электронный временных параметров реле и выключателей
Секундомер-измеритель электронный временных параметров реле и выключателей
< ► V
L

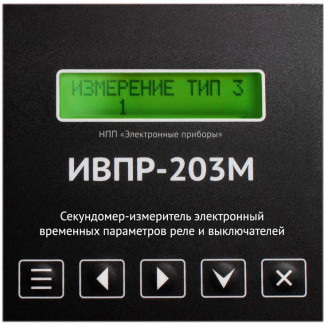

Рисунок 2. Общий вид ИВПР-203М щитового исполнения
Программное обеспечение (далее - ПО) является встроенным. ПО отвечает за работу ИВПР-203М в целом.
Всё встроенное ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | ion3701.bin |
| Номер версии (идентификационный номер) ПО | 01 |
| Цифровой идентификатор ПО | a04d2cbfbcffb4afb1426f8535b95ee1 |
| Алгоритм вычисления контрольной суммы | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблицах 3 и 4 соответственно.
Таблица 3 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений интервалов времени, с | от 0,0002 до 999 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени: - на постоянном токе - на переменном токе | ±(0,0001 T + 0,1 мс) ±(0,0001 T + 0,5 т + 1 мс) |
| Примечания: Т - измеренное значение интервала времени, с т - период переменного тока, с | |
Таблица 4 - Технические характеристики
| Наименование параметра | Значение |
| Диапазон показаний интервалов времени, с | от 999 до 999999 |
| Диапазон входного напряжения постоянного тока, В | от 2 до 350 |
| Диапазон входного напряжения переменного тока частотой от 30 до 1000 Гц, В | от 2 до 240 |
| Параметры электропитания: - от сети переменного тока: - частота, Гц - напряжение, В - от источника питания постоянного тока напряжением, В | от 47,5 до 52,5 от 198 до 242 от 4,8 до 5,2 |
| Потребляемая мощность, В-А, не более | 1 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - ИВПР-203М - ИВПР-203М Щитовой - ИВПР-203М Щитовой 53Щ - ИВПР-203М Щитовой 220 В - ИВПР-203М Щитовой 53Щ 220 В | 142х110х37 98х98х40 115x120x40 98x98x40 115x120x40 |
| Масса, кг, не более | 0,3 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 30 °С, %, не более - атмосферное давление, кПа (мм рт. ст.) | от +5 до +35 95 от 84 до 106 (от 630 до 795) |
наносится типографским способом в левый нижний угол последнего листа паспорта и на боковую панель ИВПР-203М в виде наклейки.
Комплектность ИВПР-203М приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Секундомер-измеритель электронный временных параметров реле и выключателей | ИВПР-203М* | 1 шт. |
| Секундомеры-измерители электронные временных параметров реле и выключателей. Паспорт | 4282-001-33865949 ПС | 1 экз. |
| ГСИ. Секундомеры-измерители электронные временных параметров реле и выключателей. Методика поверки | - | 1 экз. |
| Примечание: * - в зависимости от исполнения. | ||
приведены в разделе 6 «Проведение измерений» документа 4282-001-33865949 ПС «Секундомеры-измерители электронные временных параметров реле и выключателей. Паспорт»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 4282-001-33865949-2009 «Секундомеры-измерители электронные временных параметров реле и выключателей «ИВПР 201-210». Технические условия».
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие «Электронные приборы» (ООО НПП «Электронные приборы»)
ИНН 1663000938
Адрес: 423809, Республика Татарстан, г. Набережные Челны, пр-т Раиса Беляева, д. 30, корп. 5, оф. 48
Телефон: (8552) 39-71-86 E-mail: info@npp-pribor.ru Web-сайт: www.npp-pribor.ru
