| Номер в госреестре | 86282-22 |
| Наименование СИ | Анализаторы общего органического углерода |
| Обозначение типа СИ | Sievers M5310 C |
| Изготовитель | Компания "SUEZ Water Technologies & Solutions", США |
| Год регистрации | 2022 |
| Срок свидетельства | 27.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы общего органического углерода Sievers M5310 C (в дальнейшем - анализаторы) предназначены для автоматических измерений содержания общего органического углерода в пробах воды.
Принцип измерений содержания общего органического углерода основан на окислении органических соединений до диоксида углерода СО2 персульфатом аммония и в УФ-реакторе. После смешивания пробы с персульфатом аммония она проходит через обмотку для перемешивания и делитель потока.
Делитель потока делит поток пробы на два равных отдельных потока, в одном из которых измеряют содержание неорганического углерода, в другом - содержание общего углерода. Содержание общего органического углерода определяют по разнице содержаний общего и неорганического углерода. Из пробы углекислый газ проходит через газопроницаемую чувствительную мембрану и поступает в деионизированную воду, которая перемещает его в кондуктомет-рическую ячейку для измерений, используются две кондуктометрические ячейки: одна для измерений содержания неорганического углерода, другая - общего углерода.
Конструктивно анализаторы выполнены в едином корпусе и состоят из системы впуска пробы, устройства для удаления неорганического углерода, которое используется при анализе воды с высоким содержанием неорганического углерода, системы подачи химических реактивов, УФ-реактора, модуля измерений содержания углекислого газа, состоящего из струйного блока с отдельными каналами общего и неорганического углерода, из двух кварцевых кондук-тометрических ячеек и процессора для обработки данных.
Вывод данных осуществляется непосредственно на дисплей с сенсорной панелью, также приборы оснащены разъёмами USB, аналоговыми выходами 4-20 мА. Также возможно подключение приборов к локальной сети Ethernet.
Анализаторы выпускают в трех разных исполнениях: поточные анализаторы с возможностью непрерывных измерений путем подключения линии отбора проб к отверстию впуска системы встроенного отбора проб в режиме реального времени (iOS), лабораторные и портативные анализаторы c возможностью измерений отдельных проб путём вставки пробоотборной виалы в порт для виалы или через трубку-сиппер в случае лабораторного анализатора или через iOS или трубку-сиппер в случае портативного анализатора.
Общий вид анализаторов лабораторных представлен на рисунке 1 .
Пломбирование анализаторов не предусмотрено.
Серийный номер прибора наносится на шильдик, расположенный на задней стенке корпуса анализатора, методом штемпелевания. Нанесение знака поверки на анализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке.

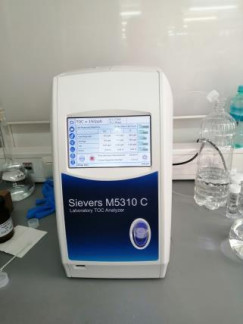

Рисунок 1 - Общий вид анализаторов лабораторных общего органического углерода Sievers
M5310 C
Анализаторы имеют встроенное программное обеспечение Sievers DataPro2.
С помощью ПО можно считывать результаты измерений, проводить калибровку и проверку прибора, создавать пользовательские протоколы и краткие отчёты по выполненным анализам проб.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014. Программное обеспечение не влияет на метрологические характеристики анализаторов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sievers DataPro2 |
| Номер версии ПО | не ниже 1.04 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации ООУ, мг/дм3 | от 0,15 до 10 |
| Пределы допускаемых значений основной относительной погрешности измерений ООУ в диапазоне от 0,15 до 1,0 мг/м3 включ., % | ± 20 |
| Пределы допускаемых значений основной относительной погрешности измерений ООУ в диапазоне св. 1,0 до 10 мг/м3 включ., % | ± 10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура пробы, оС | от 5 до 60 |
| Расход пробы, см3/мин. | 0,5 |
| Габаритные размеры, мм, не более: - высота | 550 |
| - ширина | 450 |
| - длина | 464 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания переменного тока, В | 220+_?3 |
| - частота переменного тока, Г ц | 50 ± 1 |
| Условия эксплуатации: - температура окружающей среды, °С | от + 5 до + 40 |
| - относительная влажность воздуха, % | от 30 до 80 (без конденсации) |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на корпус анализаторов способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор общего органического углерода | Sievers M5310 C | по заказу |
| Комплект ЗИП | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
приведены в руководстве по эксплуатации, раздел "Работа с прибором"
Техническая документация компании-изготовителя "SUEZ Water Technologies & Solutions", США.
Правообладатель
Компания "SUEZ Water Technologies & Solutions", США Юридический адрес: 6060 Spine Road Boulder, CO 80301 USA Тел.: + 1 888 245 2595 Web-сайт: www.suezwatertechnologies.com
