Датчики влажности и температуры грунта ДВГ-01, 86285-22

86285-22
Датчики влажности и температуры грунта ДВГ-01 (далее - датчик ДВГ-01, датчики ДВГ-01) предназначены для автоматических измерений объемной доли воды в почве, грунте, песке и т.п., и температуры на нескольких фиксированных глубинах.
Карточка СИ
Номер в госреестре 86285-22
Наименование СИ Датчики влажности и температуры грунта
Обозначение типа СИ ДВГ-01
Изготовитель Акционерное общество "Минимакс-94" (АО "Минимакс-94"), г. Москва
Год регистрации 2022
Срок свидетельства 27.07.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики влажности и температуры грунта ДВГ-01 (далее - датчик ДВГ-01, датчики ДВГ-01) предназначены для автоматических измерений объемной доли воды в почве, грунте, песке и т.п., и температуры на нескольких фиксированных глубинах.

Описание

Конструктивно датчики ДВГ-01 представляют из себя цилиндрический корпус из стеклопластика, в котором размещены измерительные модули, герметично залитые диэлектрическим компаундом. С двух торцов корпус датчиков ДВГ-01 закрыт заглушками -нижней, конической формы и верхней, плоской. Ввод соединительного кабеля в датчик расположен вблизи верхней заглушки.

Принцип действия датчиков ДВГ-01 заключается в измерении параметров высокочастотного резонансного контура, содержащего емкость, образованную двумя цилиндрическими электродами внутри корпуса датчиков с окружающей внешней средой (грунтом) в качестве диэлектрика. Сухой грунт обладает низкой диэлектрической проницаемостью, с повышением объемной доли воды в почве возрастает и диэлектрическая проницаемость среды, которая измеряется датчиком и пересчитывается в значение объемной доли воды в почве в соответствии с выбранной настройками датчика формулой пересчета.

Для измерения температуры грунта каждый измерительный модуль оснащен прецизионным интегральным термометром, расположенным между измерительными электродами.

Датчики ДВГ-01 выпускаются в четырех исполнениях, отличающихся количеством измерительных модулей (ДВГ-01.03 имеет три измерительных модуля, ДВГ-01.06 имеет шесть измерительных модулей, ДВГ-01.09 имеет девять измерительных модулей, ДВГ-01.12 имеет двенадцать измерительных модулей).

Датчики ДВГ-01 рассчитаны на непрерывную (круглосуточную) работу. Сообщения с данными измерений передаются по запросу или в автоматическом режиме. Для обмена информацией в датчиках ДВГ-01 предусмотрен цифровой последовательный интерфейс RS-485.

Общий вид датчиков ДВГ-01 представлен на рисунке 1. Общий вид датчиков ДВГ-01 с указанием мест расположения измерительных модулей представлен на рисунке 2.

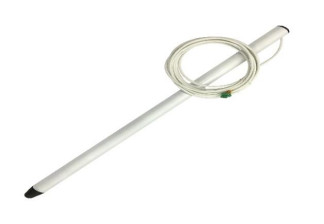

Рисунок 1 - Общий вид датчиков ДВГ-01 с указанием мест нанесения заводского номера и знака

утверждения типа

места нанесения заводского номера и знака утверждения тип

Программное обеспечение

Датчики ДВГ-01 имеют встроенное программное обеспечение (далее - ПО) «DVG-01». Встроенное ПО обеспечивает функции сбора данных с первичных преобразователей, их математической обработки и передачи результатов измерений по внешнему цифровому интерфейсу.

Уровень защиты программного обеспечения - «средний», в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DVG-01

Номер версии (идентификационный номер) ПО

Не ниже v1.6

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Значения

обеспечиваются

при

температуре, °С

Диапазон измерений температуры почвы, °С

от -50,0 до +60,0

-

Пределы допускаемой абсолютной погрешности измерений температуры почвы, °С

±0,2

-

Диапазон измерений объемной доли воды в почве, %

от 3 до 50

от 0 до +30

Пределы допускаемой абсолютной погрешности измерений объемной доли воды в почве, %

±3

от 0 до +30

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Интерфейс связи

RS-485

Напряжение питания от сети постоянного тока, В

от 10 до 15

Потребляемая мощность, Вт, не более:

Исполнение:

-    ДВГ-01.03

-    ДВГ-01.06

0,1

- ДВГ-01.09

- ДВГ-01.12

Количество измерительных модулей:

Исполнение:

- ДВГ-01.03

3

- ДВГ-01.06

6

- ДВГ-01.09

9

- ДВГ-01.12

12

Степень защиты

IP68

Габаритные размеры, мм, не более:

Длина

Диаметр

Исполнение:

- ДВГ-01.03

400

30

- ДВГ-01.06

700

30

- ДВГ-01.09

100

30

- ДВГ-01.12

1300

30

Масса, кг, не более

Исполнение:

- ДВГ-01.03

0,38

- ДВГ-01.06

0,68

- ДВГ-01.09

0,98

- ДВГ-01.12

1,28

Продолжение таблицы 3

Наименование характеристики

Значение

Условия эксплуатации:

- температура воздуха, °С

от -50 до +60

- относительная влажность воздуха, %

от 0 до 100

- атмосферное давление, гПа

от 300 до 1100

Средний срок службы, лет, не менее

10

Средняя наработка до отказа, ч, не менее

20000

Знак утверждения типа наносится

в виде наклейки на кабель датчиков ДВГ-01 и на титульные листы эксплуатационных документов типографским способом.

Комплектность

Таблица 4 - Комплектность датчиков ДВГ-01

Наименование

Обозначение

Количество

Датчик влажности и температуры грунта ДВГ-01

ДВГ-01.0х*

1 шт.

Руководство по эксплуатации

МРАШ.416314.001 РЭ

1 экз.

Паспорт

МРАШ.416314.001 ПС

1 экз.

Примечание: х - исполнение датчика ДВГ-01

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации МРАШ.416314.001 РЭ.

Нормативные документы

ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений температуры.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 9.7, п. 9.19).

Технические условия «Датчики влажности и температуры грунта ДВГ-01». МРАШ.416314.001ТУ.

Правообладатель

Акционерное общество «Минимакс-94»

(АО «Минимакс-94»)

ИНН 7709047435

Адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12А Телефон: 8-(495) 640-74-25 Web-сайт: www.mm94.ru E-mail: info@mm94.ru
