| Номер в госреестре | 86292-22 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | CHCNAV CTS-112R4 |
| Изготовитель | "Shanghai Huace Navigation Technology Ltd", КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 29.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные CHCNAV CTS-112R4 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Тахеометры - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.
Конструктивно тахеометры электронные CHCNAV CTS-112R4 выполнены единым блоком. На передней панели тахеометров расположены клавиши включения и выключения тахеометра, управления измерением, изменения настроек. На боковых панелях расположены аккумуляторный отсек, слот для подключения карты памяти формата SD объёмом до 32 Гбайт, USB-порт для подключения к ПК, наводящие и закрепительные винты для ручного наведения на цель.
Результаты измерений записываются во внутреннюю память тахеометра, или карту памяти формата SD, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.
Заводской номер в буквенно-числовом формате указывается методом печати на маркировочной табличке, расположенной на корпусе тахеометра.
Нанесение знака поверки на средство измерений не предусмотрено.

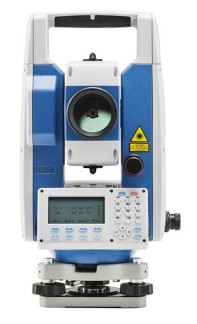

Общий вид тахеометров представлен на рисунке 1.
Рисунок 1 - Общий вид тахеометров
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Тахеометры электронные CHCNAV CTS-112R4 имеют метрологически значимое микропрограммное обеспечение МПО «C11201026.sup», устанавливаемое на тахеометр.
С помощью указанного программного обеспечения осуществляется взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «C11201026.sup» |
| Номер версии (идентификационный номер ПО), не ниже | 20201026 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений: - углов, ° - расстояний, м: - с призменным отражателем - с плёночным отражателем - без отражателя | от 0 до 360 от 1,5 до 3500 от 1,5 до 1000 от 1,5 до 1000 |
| Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " | ±4 |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - с призменным отражателем - с плёночным отражателем - без отражателя | ±2 • (2 + 2-10-6 • D) ±2 • (з + 2-10-6 • D) ±2 • (3 + 2-10-6 • D), где D - измеряемое расстояние, мм |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон работы компенсатора, ', не менее | ±3 |
| Увеличение зрительной трубы, крат, не менее | 30 |
| Угловое поле зрения зрительной трубы, не менее | 1°20' |
| Наименьшее расстояние визирования, м, не более | 1,5 |
| Цена деления цилиндрического установочного уровня, "/мм, не более | 30/2 |
| Напряжения питания постоянного тока, В: - от внутренних литиевых аккумуляторных батарей | 7,4 |
| Диапазон рабочих температур, °С | от -20 до +50 |
| Габаритные размеры (ДхШхВ), мм, не более | 190x200x350 |
| Масса с трегером и аккумуляторными батареями, кг, не более | 5,72 |
наносится печатным способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тахеометр электронный CHCNAV CTS-112R4 | - | 1 шт. |
| Транспортировочный кейс | 3104-010-001 | 1 шт. |
| Ремни для кейса | 3104-010-003 | 1 шт. |
| Аккумулятор 7.4В, 3.1 Ач | 2004-050-039 | 2 шт. |
| Устройство зарядное (220В, 8.4В, 1.2A) | 2004-050-041 | 1 шт. |
| Чехол | 3104-090-011 | 1 шт. |
| Кабель интерфейсный (USB[A]-miniUSB) | 3104-040-001 | 1 шт. |
| Карта памяти SD | 3104-090-002 | 1 шт. |
| Юстировочные инструменты | 3104-060-005 | 1 шт. |
| Диагональный окуляр | 0160-070-035 | 1 шт. |
| Отвес нитяной | 3104-060-004 | 1 шт. |
| Наименование | Обозначение | Количество |
| Пленка-отражатель (20x20 мм) | 3104-090-003 | 1 шт. |
| Пленка-отражатель (30x30 мм) | 3104-090-004 | 1 шт. |
| Пленка-отражатель (40x40 мм) | 3104-090-005 | 1 шт. |
| Пленка-отражатель (60x60 мм) | 3104-090-006 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 4 «Настройка инструмента» «Тахеометры электронные CHCNAV CTS-112R4. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. №2482;
Государственная поверочная схема для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Техническая документация «Shanghai Huace Navigation Technology Ltd», КНР.
Правообладатель
Shanghai Huace Navigation Technology Ltd, КНР Адрес: 201702, 599 Gaojing Road, Building C, Shanghai, China Тел./факс: +86 21 5426 0273 E-mail: sales@chcnav.com
