Полуприцеп-цистерна Willig 3S3604, 86295-22

Назначение

Полуприцеп-цистерна Willig 3S3604 (далее - ППЦ) предназначена для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.

Описание

Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.

ППЦ состоит из алюминиевой сварной цистерны с переменным сечением круглой формы, закрепленной на шасси при помощи сварных и болтовых соединений. Ходовая часть ППЦ состоит из тележки с пневматической подвеской осей, тормозной системы с антиблокировочным устройством (АБС), тормоза стояночного, опор стояночных и электрооборудования. Внутри цистерн имеются перегородки-волнорезы с отверстиями-лазами. Цистерна состоит из четырех секций. Каждая секция является мерой полной вместимости и оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка расположены в полости цистерны.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

-    съемную крышку горловины с заливным люком и дыхательным клапаном;

-    клапан донный;

-    кран шаровой;

-    рукава напорно-всасывающие.

На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Заводской номер ППЦ в виде цифро-буквенного обозначения, состоящего из четырех букв латинского алфавита и тринадцати арабских цифр, нанесен методом фотопечати на информационную табличку, расположенную в нижней части цистерны. К данному типу относится полуприцеп-цистерна Willig 3S3604 с заводским номером W09S00339C1W20032.

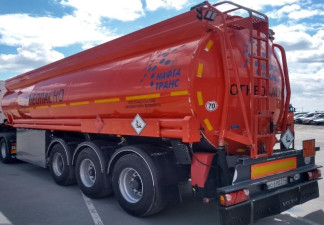

Общий вид ППЦ представлен на рисунке 1.

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2. Знак поверки наносится ударным способом на заклепку, проходящую через крышку горловины и указатель уровня налива, и навесную пломбу, препятствующую демонтажу болтовых соединений для крепления крышки горловины.

Знак утверждения типа на средство измерений не наносится.

Технические характеристики

Рисунок 1 - Общий вид полуприцепа-цистерны Rigual 3E20

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 руководства по эксплуатации

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (Часть 3).

Правообладатель

Kurt Willig GmbH & Co. KG, Германия Адрес: BorsigstraBe 23, 94315 Straubing, Germany
