Рабочие эталоны единиц длины и ослабления в световоде РЭДО-М, 86296-22

86296-22
Рабочие эталоны единиц длины и ослабления в световоде РЭДО-М (далее - эталоны) предназначены для воспроизведения, хранения и передачи единицы длины и ослабления в световоде при поверке и калибровке оптических рефлектометров.
Карточка СИ
Номер в госреестре 86296-22
Наименование СИ Рабочие эталоны единиц длины и ослабления в световоде
Обозначение типа СИ РЭДО-М
Изготовитель Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»), г. Москва
Год регистрации 2022
Срок свидетельства 29.07.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Рабочие эталоны единиц длины и ослабления в световоде РЭДО-М (далее - эталоны) предназначены для воспроизведения, хранения и передачи единицы длины и ослабления в световоде при поверке и калибровке оптических рефлектометров.

Описание

Принцип действия эталонов основан на формировании оптических импульсов с заданными значениями длительности и задержки по отношению к импульсу, генерируемому оптическим рефлектометром. При этом амплитуда импульсов регулируется с помощью встроенных аттенюаторов, а ее изменение регистрируется измерительным оптическим приемником. В ответ на каждый импульс, пришедший от поверяемого оптического рефлектометра, генератор оптический из состава эталона (далее - генератор) выдает импульс с заданной задержкой и амплитудой, который принимается рефлектометром и отображается на его экране. Величины задержек и длительностей импульсов задаются в управляющей программе генератора. Генератор работает в режимах воспроизведения значений длины оптического волокна (результат пересчета значений временных интервалов между генерируемыми оптическими импульсами) и воспроизведения уровней ослабления. Поверяемый оптический рефлектометр соединяется с генератором при помощи одномодового оптического соединительного кабеля оконцованного разъемами FC/UPC -FC/APC, входящего в комплект поставки эталона. Проверка динамического диапазона оптического рефлектометра производится путем определения диапазона от максимума до уровня шумов на получаемой рефлектограмме при подключении к рефлектометру оптического волокна.

В состав эталона входит:

-    генератор оптический модели ГР-1/х, где символ «х» принимает значение от «1» до «7» в зависимости от количества рабочих длин волн;

-    катушка с одномодовым оптическим волокном (9/125 мкм) длиной 25 км;

-    катушка с многомодовым оптическим волокном (50/125 мкм) длиной 8 км;

-    персональный компьютер - ноутбук.

Конструктивно генератор выполнен в прямоугольном металлическом корпусе настольно-переносного типа, а одномодовое и многомодовое оптическое волокно намотаны на стандартные катушки и оконцованы разъемами FC.

Управление работой генератора осуществляется с помощью персонального компьютера, подключаемого через порт USB с помощью интерфейсного кабеля, входящего в комплект поставки.

Заводской номер эталона, состоящий из цифр, наносится печатным способом на наклейку на заднюю панель генератора, входящего в состав эталона, и указывается в паспорте на эталон.

По заявлению владельца эталона или лица, представившего его на поверку, на переднюю панель генератора наносится знак поверки.

Ограничение доступа к местам настройки (регулировки) средства измерений, осуществляется путем пломбировки в области крепежных винтов корпуса на передней панели генератора.

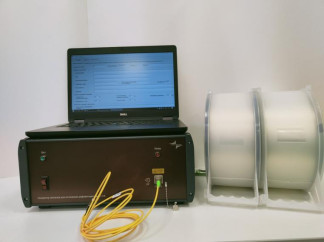

Общий вид эталона, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировки представлены на рисунках 1 и 2.

Место нанесения заводского номера

Программное обеспечение

Программное обеспечение «OptiGen» (далее - ПО), входящее в состав эталона, выполняет функции установки параметров измерений, сбора и отображения измерительной информации в цифровом виде на экране ПК. ПО разделено на метрологически значимую часть, которая записана в памяти микроконтроллера генератора и интерфейсную часть, которая запускается на ПК и служит для отображения, обработки и сохранения результатов

измерений. Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса генератора. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

OptiGen

Номер версии (идентификационный номер) ПО

1.0 и выше

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики эталона

Наименование характеристики

Значение

Рабочие длины волн оптического излучения (фиксированные в диапазоне)1), нм

от 830 до 1670

Диапазон воспроизведения длины (расстояния), м

от 60 до 600000

Пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния), м

±(0,1+3 10-6L) 2)

Диапазон измерений ослабления оптического излучения, дБ

от 0,5 до 25,0

Пределы допускаемой абсолютной погрешности измерений ослабления оптического излучения, дБ

±0,015А 3)

Длительность зондирующих импульсов, м

-    при проверке шкалы длины (расстояния)

-    при проверке шкалы ослабления

30±3; 100±10, 300±30, 1000±100, 3000±300 200±20, 600±60, 1000±100, 2000±200, 5000±500

1)    количество рабочих длин волн и их номинальные значения определяются при заказе эталона, в пределах установленного диапазона, отклонение от номинальных значений рабочих длин волн не более ±20 нм;

2)    где L- значение воспроизводимой длины, м;

3)    где А-измеряемое ослабление, дБ.

Таблица 3 - Основные технические характеристики эталона

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В;

-    частота переменного тока, Гц

от 198 до 242 от 49,5до 50,5

Габаритные размеры, мм, не более

-    генератор оптический ГР-1/х (длинахширинахвысота)

-    катушка с одномодовым оптическим волокном (диаметр х высота)

-    катушка с многомодовым оптическим волокном (диаметр х высота)

350x250x145

250x110

250x110

Масса, кг, не более

-    генератор оптический ГР-1/х

-    катушка с одномодовым оптическим волокном

-    катушка с многомодовым оптическим волокном

4,0

2.5

1.5

Условия эксплуатации:

Диапазон температур окружающей среды, оС Относительная влажность воздуха при 20о С, %, не более Диапазон атмосферного давления, кПа

от +15 до +25 80

от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации эталона печатным способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Рабочий эталон единиц длины и ослабления в световоде:

РЭДО-М

-

Генератор оптический

ГР-1/х*

Катушка с одномодовым оптическим волокном

-

1 шт.

Катушка с многомодовым оптическим волокном

-

1 шт.

Кабель оптический соединительный

-

1 шт.

Персональный компьютер - ноутбук

-

1 шт.

Кабель для соединения с персональным компьютером

-

1 шт.

Блок питания персонального компьютера

-

1 шт.

Сетевой шнур

-

1 шт.

Программное обеспечение на носителе информации

OptiGen

1 шт.

Кейс

-

3 шт.

Руководство по эксплуатации

КВФШ.2011 19.050 РЭ

1 экз.

Паспорт

КВФШ.2011 19.050 ПС

1 экз.

* количество и номер модели определяются при заказе

Сведения о методах измерений

приведены в эксплуатационном документе (раздел 7 «Работа на рабочем эталоне и проведение измерений» Руководства по эксплуатации).

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. №2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»;

Технические условия КВФШ.201119.050 ТУ.

Правообладатель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46 ИНН: 7702038456 Телефон: +7 (495) 437-56-33 E-mail: vniiofi@vniiofi.ru Web-сайт: www.vniiofi.ru

Зарегистрировано поверок 11
Поверителей 1
Актуальность данных 21.11.2024
