| Номер в госреестре | 86306-22 |
| Наименование СИ | Стенды балансировочные |
| Обозначение типа СИ | В |
| Изготовитель | SHANGHAI BALANCE AUTOMOTIVE EQUIPMENT CO., LTD, Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 29.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды балансировочные В (далее - стенды) предназначены для измерений неуравновешенной массы дисбаланса и угла установки корректирующей массы в одной или двух плоскостях коррекции колес автотранспортных средств.
Принцип действия стендов основан на вычислении значения неуравновешенной массы дисбаланса и значения углового положения установки корректирующей массы из значения сил, которые действуют на опору вала ротора стендов при вращении колеса, установленного на валу. Значения этих сил измеряются с помощью пьезоэлектрических датчиков, установленных в специальной опоре вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опору вала при возникающем дисбалансе. Произведение массы остаточного дисбаланса на расстояние равное значению эксцентриситета этой массы и определяет значение возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обработки.
Стенды конструктивно состоят из основных частей: станины, в которой размещены балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед началом процесса балансировки колесо закрепляется на валу стенда с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу шпинделя.
Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления.
Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.
Стенды выпускаются в двадцати пяти модификациях под товарным знаком «ARMADA»: В-34 (220), В-34 (380), B-55 (220), B-55 (380); товарным знаком «AE&T»: В-500 (220), В-520 (220), В-550 (220), B-579BL (220), В-600A (220), В-820 (220), В-823 (220), В-829 (220), В-885A (220), В-900A (220), В-500 (380), В-520 (380), В-550 (380), B-579BL (380), В-600A (380), В-820 (380), В-823 (380), В-829 (380), В-885A (380), В-900A (380), ВТ-850 (380), которые отличаются типом применяемого устройства вывода и отображения информации, диапазонами измерений, а также рядом других технических характеристик.

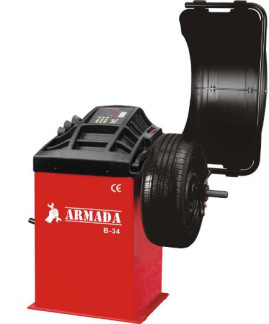

Общий вид стендов представлен на рисунках 1 - 13.
Товарные знаки наносятся на титульные листы руководств по эксплуатации типографским способом, а также на корпуса стендов и идентификационные таблички методом печати.
Наименование модели, серийный номер и ряд другой информации указывается на идентификационной табличке, расположенной на задней панели корпуса стендов. Серийный номер представляет из себя буквенно-цифровое обозначение, состоящее из букв латинского алфавита и арабских цифр. Пример типовой идентификационной таблички с указанием мест нанесения знака утверждения типа и серийного номера приведён на рисунке 14.
Для исключения возможности непреднамеренных и/или преднамеренных изменений информации, производится пломбирование хомутом, пропущенным через специальные отверстия на корпусе стенда, как показано на рисунке 15.
Рисунок 3 - Общий вид модификаций В-500 (220), В-500 (380)
Рисунок 4 - Общий вид модификаций В-520 (220), В-520 (380)
(^АЕ&Т
Место нанесения пломбы в виде хомута
В-500 (220)
стенд балансировочный
Макс. кс колеса 65 кг
М«кс. диаметр колесе 960 мм
Диаметр диска 10-24'
Ширина диска 1,5-20”
Мощность (220В/50Гц/1ф) 0,2 кВт
/
Импортер: ООО «Энтузиаст» Дистрибьютор ООО «Атланта» тел/факс в (800) J3J-W97 111024, Москва. 1-» ул.Энтузиастов, 12 www.aet-auto.rolntoGeet-airto.ru
/
Производитель. SHANGHAI BALANCE AUTOMOTIVE EQUIPMENT Co., LTD
-няп
Дата изготовления Серийный номер.
Риснок 14 - Пример типовой идентифкационной таблички с указанием мест нанесения знака утверждения типа и сернйиного номера
Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством.
Стенды имеют встроенное программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память стендов при их производстве. Изменение ВПО не предусмотрено.
Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция стендов исключает возможность несанкционированного влияния на ВПО и измерительную информацию -у стендов отсутствуют интерфейсы связи.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер) ПО, не ниже для модификаций: | |
| В-34 (220), В-500 (220), В-34 (380), В-500 (380) | 800.0 |
| B-520 (220), B-820 (220), B-520 (380), B-820 (380) | 820.0 |
| B-579BL (220), B-600A (220), B-823 (220), B-579BL (380), В-600A (380), | |
| B823 (380) | 823.0 |
| В-55 (220), В-550 (220), B-829 (220), В-55 (380), В-550 (380), B-829 (380) | 828.0 |
| B-885A (220), B-885A (380) | 885.0 |
| B-900A (220), B-900A (380) | 579.0 |
| BT-850 (380) | 850.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | В-34 (220), B-55 (220), В-500 (220), В-520 (220), В-550 (220), B-579BL (220), В-600A (220), В-820 (220), В-823 (220), В-829 (220), В-885А (220), В-900A (220), В-34 (380), B-55 (380), В-500 (380), В-520 (380) В-550 (380), B-579BL (380), В-600А (380), В-820 (380), В-823 (380), В-829 (380), В-885A (380), В-900A (380) | ВТ-850 (380) |
| Диапазоны измерений неуравновешенной массы дисбаланса, г: - для колес легковых автотранспортных средств и мотоциклов; - для колес грузовых автотранспортных средств | от 0 до 250 | от 0 до 999 |
| Продолжение таблицы 2 | ||
| Наименование характеристики | Значение | |
| Пределы допускаемой абсолютной погрешности измерения неуравновешенной массы дисбаланса, г: - для колес легковых автотранспортных средств и мотоциклов: - от 0 до 100 г включ., | ±2 | |
| - св. 100 до 250 г | ±4 | - |
| - для колес грузовых автотранспортных средств: - от 0 до 100 г включ., | ±4 | |
| - св. 100 до 999 г | - | ±10 |
| Диапазон измерений угла установки корректирующей массы, ° | от 0 до 360 | |
| Пределы допускаемой абсолютной погрешности измерений угла установки корректирующей массы, ° | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | В-34 (220), B-55 (220), В-500 (220), В-34 (380), B-55 (380), В-500 (380) | В-520 (220) В-550 (220), B-579BL (220), В-600A (220), В-820 (220), В-823 (220), В-829 (220), В-885A (220), В-900A (220), В-520 (380), В-550 (380), B-579BL (380), В-600A (380), В-820 (380), В-823 (380), В-829 (380), В-885A (380), В-900A (380) | ВТ-850 (380) |
| Диаметр обода балансируемого колеса, мм | от 256 до 610 | от 252 до 765 | |
| Ширина обода балансируемого колеса, мм | от 40 до 510 | ||
| Максимальная масса балансируемого колеса автотранспортных средств, кг | 65 | 150 | |
| Габаритные размеры (ШхГхВ), не более, мм | 960x760 Х1160 | 960x760x1250 | 1250x980 x1280 |
| Масса стенда, не более, кг | 105 | 105 | 250 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22-ээ/380+38-57 50±1 | 380+38-57 50±1 | |
| Условия эксплуатации: - температура окружающей среды, °С - влажность, не более, % | от +15 до +35 85 | ||
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации типографским способом и на идентификационную табличку, расположенную на корпусе стенда методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стенд балансировочный B в комплекте^ | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| 1) - модификации в зависимости от заказа потребителя | ||
приведены в разделах 7 «Введение параметров диска и процесс балансировки колеса»,
8 «Оптимизация дисбаланса» документов:
«Стенд балансировочный В-500 (220), В-500 (380) Руководство по эксплуатации»;
«Стенд балансировочный В-34 (220), В-34 (380) Руководство по эксплуатации»;
«Стенд балансировочный В-579BL (220) В-579BL (380) Руководство по эксплуатации»;
«Стенд балансировочный ВТ-850 (380) Руководство по эксплуатации»; в разделах 9 «Процесс балансировки колеса», 10 «Оптимизация дисбаланса» документов «Стенд балансировочный В-820 (220), В-820 (380) Руководство по эксплуатации»;
«Стенд балансировочный В-823 (220), В-823 (380) Руководство по эксплуатации»;
«Стенд балансировочный В-829 (220), В-829 (380) Руководство по эксплуатации»;
«Стенд балансировочный В-885А (220), В-885А (380) Руководство по эксплуатации»;
«Стенд балансировочный В-55 (220) В-55 (380) Руководство по эксплуатации»;
«Стенд балансировочный В-550 (220); В-550 (380) Руководство по эксплуатации»;
«Стенд балансировочный В-900А (220), В-900А (380) Руководство по эксплуатации»;
«Стенд балансировочный В-600А (220), В-600А (380) Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Техническая документация SHANGHAI BALANCE AUTOMOTIVE EQUIPMENT CO., LTD, Китай.
Правообладатель
SHANGHAI BALANCE AUTOMOTIVE EQUIPMENT CO., LTD, Китай Адрес: Block A, No. 885, Yutang Road, Anting Town, Jiading, Шанхай, China.
Тел./факс: 021-39509800 / 021-39508085 E-mail:balancer@balancer- sh.com
