| Номер в госреестре | 86307-22 |
| Наименование СИ | Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на факел высокого давления Северо-Даниловского месторождения АО "ВЧНГ" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация"), г. Самара |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на факел высокого давления Северо-Даниловского месторождения АО «ВЧНГ» (далее -СИКГ) предназначена для автоматизированного измерения количества и параметров свободного нефтяного газа.
Конструктивно СИКГ состоит из одной измерительной линии (ИЛ) и системы сбора и обработки информации (СОИ).
На ИЛ установлены следующие основные средства измерений (СИ):
- расходомер ультразвуковой УЗР-868-ГФ(Х) (регистрационный номер в Федеральном информационном фонде 64896-16);
- датчик давления Метран-150, мод. 150ТАЯ (регистрационный номер в Федеральном информационном фонде 32854-13);
- преобразователь температуры Метран-280, мод. Метран-286 (регистрационный номер в Федеральном информационном фонде 23410-13).
СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: вычислитель УВП-280 (регистрационный номер в Федеральном информационном фонде 53503-13), автоматизированное рабочее место (АРМ) оператора и барьеры энергетические искрозащиты КОРУНД-М5 (регистрационный номер в Федеральном информационном фонде 57154-14). Вычислитель УВП-280 осуществляет обработку сигналов с первичных преобразователей СИ, вычисление физико-химических показателей газа (плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости) в соответствии с ГСССД МР 113-2003 «Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа», расчет объема свободного нефтяного газа, приведенного к стандартным условиям, передачу информации на верхний уровень СОИ. АРМ оператора предназначено для сбора данных, визуализации и архивирования измерительной и технологической информации, аварийных событий.
Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на СИ, входящие в состав СИКГ.
Заводской номер наносится на маркировочную табличку, прикрепленную к трубопроводу СИКГ, методом шелкографии. Нанесение знака поверки на СИКГ не предусмотрено, знак поверки наносится на свидетельство о поверке СИКГ.

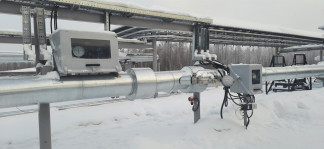

Рисунок 1 - Общий вид СИКГ
Программное обеспечение (далее - ПО) СИКГ разделено на два структурных уровня - верхний и нижний. К нижнему уровню относится вычислитель УВП-280 (далее -вычислитель). Вычислитель выполняет функции вычисления объема газа, приведенного к стандартным условиям, передачи информации на верхний уровень. ПО вычислителя явлется метрологически значимым. Примененные специальные средства защиты ПО вычислителя в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
К ПО верхнего уровня относится АРМ оператора (метрологически незначимая часть ПО СИКГ).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Идентификационные данные ПО вычислителя УВП-280 приведены в таблице 1.
Таблица 1 - Идентификационные данные
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО |
| Номер версии (идентификационный номер) ПО | 3.13 |
| Цифровой идентификатор ПО | 4DF582B6 |
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Рабочая среда | свободный нефтяной газ (СНГ) |
| Диапазон измерений расхода СНГ в стандартных условиях, м3/ч | от 48,18 до 28703,20 |
| Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, % | ±5,0 |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Рабочий диапазон температуры газа, °С | от 0 до 50 |
| Рабочий диапазон давления СНГ, МПа (изб.) | от 0,005 до 0,1 |
| Условный диаметр измерительной линии, мм | 300 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 50 |
| Габаритные размеры СИКГ, мм, не более: - высота - ширина - длина | 2260 2000 10500 |
| Масса, кг, не более | 905 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -60 до +36 95 от 80 до 110 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 87600 |
| Режим работы СИКГ | непрерывный |
Знак утверждения типа наносится
на титульный лист паспорта СИКГ типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на факел высокого давления Северо-Даниловского месторождения АО «ВЧНГ» с заводским номером 21001 | - | 1 шт. |
| Паспорт | 211/20/1-01-ПС1 | 1 экз. |
| Руководство по эксплуатации | 211/20/1-01-РЭ | 1 экз. |
«Инструкция. Объем свободного нефтяного газа. Методика измерений системой измерений количества и параметров свободного газа (СИКГ-1) на факел высокого давления (ФВД). Обустройство Северо-Даниловского месторождения. Объекты подготовки нефти и воды. Расширение до 2000 тысяч тонн. Северо-Даниловское месторождение. АО «ВЧНГ», свидетельство об аттестации № 98-RA.RU.311956-2021, номер в реестре ФР.1.29.2021.40310.
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ Р 8.733-2011 «ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования».
Правообладатель
Акционерное общество «Верхнечонскнефтегаз» (АО «ВЧНГ»)
ИНН 3808079367
