| Номер в госреестре | 86312-22 |
| Наименование СИ | Колонки газораздаточные компримированного природного газа |
| Обозначение типа СИ | МГПЗ-200 |
| Изготовитель | Акционерное общество "Московский газоперерабатывающий завод" (АО "МГПЗ"), Московская область, г. Видное, п. Развилка |
| Год регистрации | 2022 |
| Срок свидетельства | 29.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки газораздаточные компримированного природного газа МГПЗ-200 (далее -колонки) предназначены для измерений объёма и массы газа природного топливного компримированного для двигателей внутреннего сгорания при заправке автомобильных транспортных средств.
Принцип работы колонок состоит в следующем: компримированный природный газ из компрессорной установки, либо блока аккумуляторов газа, либо передвижного автомобильного газового заправщика подаётся в расходомер массовый кориолисовый, из которого через раздаточный рукав с краном поступает в баллон транспортного средства.
Информация о массе газа, прошедшего через расходомер с цифровым выходом по интерфейсу связи RS485 и протоколом связи Modbus, поступает в электронный микропроцессорный блок управления колонкой. На цифровом табло колонки отображается масса или объём отпущенного топлива (приведённый к температуре 20 °С и давлению 0,1013 МПа), цена и стоимость и другая информация.
Установка показаний на цифровом табло массы или объёма отпущенного топлива и стоимости в положение нуля производится при нажатии кнопки ПУСК. Конструктивно колонки газораздаточные МГПЗ-200 могут отличаться количеством постов (один, два), количеством линий заправки (одна, две, три).
Основными элементами колонки являются:
а) в газовом блоке:
- запорная арматура;
- фильтры газовые;
- клапаны обратные;
- клапаны электромагнитные;
- редукторы;
- расходомеры-счётчики массовые TRICOR, Германия (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 63250-16) или счётчики-расходомеры массовые ЭЛМЕТРО-Фломак, Россия (регистрационный номер 47266-16), или счётчики-расходомеры массовые Штрай-Масс, Россия (регистрационный номер 70629-18), или расходомеры-счётчики массовые OPTIGAS 4010 С, Великобритания (регистрационный номер 57811-14), или счётчики-расходомеры массовые Micro Motion CNG050 (регистрационный номер 45115-10, 45115-16);
- прибор визуальной индикации;
- датчики давления.
б) в блоке электроники:
- модуль индикации;
- электронный микропроцессорный блок управления колонкой;
- барьер искробезопасности; кнопки управления; кнопка аварийного останова.
Снаружи корпуса колонки:
- шланги заправочные и сбросные; кран заправочный; штуцер заправочный;
- муфты разрывные.
Более подробный состав колонки указан в спецификации на конкретную модель.
Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха.
Корпус колонки окрашивается в цвета по заказу заказчика.

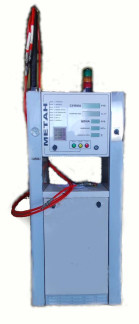

Знак утверждения типа и заводской номер, состоящий из 4 цифр, наносятся на маркировочную табличку, закрепляемую на внутреннюю боковую поверхность корпуса под вычислительным блоком колонки. Общий вид СИ с указанием мест нанесения знака утверждения типа и заводского номера приведены на рисунке 1.
Знак поверки в виде пломбы наносится на расходомеры колонок. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
Электронный блок неразборный и пломбировке не подлежит.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, места нанесения знака поверки на массовых расходомерах
Внутреннее ПО выполняет функции управления запорной арматурой, выводом информации о массе или объёма отпущенного топлива и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонки.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | FUGD2FW |
| Номер версии (идентификационный номер) | не ниже 1.хх |
| Цифровой идентификатор (алгоритм SHA1) | 794388BFA318357C6E8C889D2B371829ED73603C |
Таблица 2 - Метрологические характеристики колонок
| Наименование характеристики | Значение |
| Диапазон измерений расхода, кг/мин | от 1 до 50 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при измерении массы компримированного природного газа, % | ± 1,0 |
| Минимальная доза отпуска компримированного природного газа, кг | 1 |
| Цена деления указателя разового учёта, кг | 0,01 |
| Цена деления указателя суммарного учёта, кг | 0,01 |
| Максимальная доза для индикации, кг, не более | 9999,99 |
Таблица 3 - Технические характеристики колонок
| Наименование характеристики | Значение |
| Максимальное давление компримированного природного газа, МПа | 24,5 |
| Длина раздаточного рукава, м, не менее | 3 |
| Количество раздаточных рукавов, не более | 2 |
| Напряжение электропитания постоянного тока, В, не более | 24 ± 10 % |
| Потребляемая мощность, Вт, не более | 80 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от - 40 до + 50 |
| - относительная влажность, %, не более | 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 8700 |
| Габаритные размеры, мм, не более: | |
| - длина | 750 |
| - высота | 2325 |
| - ширина | 400 |
| Масса, кг, не более | 250 |
| Маркировка взрывозащиты | II Gc IIA T1 |
| Средний срок службы, лет, не менее | 15 |
наносится на маркировочную табличку колонок на боковой панели с внутренней стороны и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка газораздаточная компримированного природного газа | МГПЗ-200 | 1 шт. |
| Руководство по эксплуатации* | МГПЗ-200 РЭ | 1 шт. |
| Паспорт | МГПЗ-200 ПС | 1 шт. |
| Комплект ЗИП | - | 1 комплект |
| Примечание - Поставляется по заказу. Документация и методика поверки доступны для скачивания с сайта изготовителя. | ||
приведены в п. 1.1.4 руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.52.110-007-00153318-2021 Колонки газораздаточные компримированного природного газа МГПЗ-200. Технические условия.
Правообладатель
Акционерное общество «Московский газоперерабатывающий завод» (АО «МГПЗ») ИНН 5003055920
142717, Московская область, г. Видное, п. Развилка, проезд Проектируемый 5537, вл. 4. строение 17, офис 25
Телефон/факс: +7 (498) 657-80-43/657-45-84 Web-сайт: http://www.mgpz.ru Е-mail: info@mgpz.ru
