| Номер в госреестре | 86323-22 |
| Наименование СИ | Дозаторы весовые автоматические дискретного действия |
| Обозначение типа СИ | ЭЛТИ |
| Изготовитель | Общество с ограниченной ответственностью "ЭЛТИКОН" (ООО "ЭЛТИКОН"), Республика Беларусь |
| Год регистрации | 2022 |
| Срок свидетельства | 03.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые автоматические дискретного действия ЭЛТИ (далее по тексту -дозаторы) предназначены для автоматического дозирования жидких и сыпучих материалов.
Принцип действия дозаторов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее по тексту - датчики), возникающей под действием силы тяжести дозируемого вещества, в аналоговый электрический сигнал, изменяющийся пропорционально массе дозируемого материла, с последующей обработкой сигнала в блоке аналого-цифрового преобразования (далее по тексту - АЦП), где сигнал подвергаются аналого-цифровому преобразованию, математической обработке и передается в весодозирующий контроллер (далее по тексту - КНЦУ) с установленным программным обеспечением для преобразований данных АЦП в значение массы дозируемого материала в тару и управления процессом дозирования.
К данному типу СИ относятся дозаторы следующих модификаций: ЭЛТИ-ДЖА-5, ЭЛТИ-ДЖА-10, ЭЛТИ-ДЖА-20, ЭЛТИ-ДЖА-30, ЭЛТИ-ДЖА-60, ЭЛТИ-ДЖА-100, ЭЛТИ-ДЖА-200, ЭЛТИ-ДЖА-400, ЭЛТИ-ДЖА-600, ЭЛТИ-ДЖА-800, ЭЛТИ-ДЖА-1200, ЭЛТИ-ДСА-10, ЭЛТИ-ДСА-20, ЭЛТИ-ДСА-50, ЭЛТИ-ДСА-100, ЭЛТИ-ДСА-200, ЭЛТИ-ДСА-400, ЭЛТИ-ДСА-600, ЭЛТИ-ДСА-800, ЭЛТИ-ДСА-1200, ЭЛТИ-ДСА-1600, ЭЛТИ-ДСА-2400, ЭЛТИ-ДСА-3600, ЭЛТИ-ДСА-4800, которые отличаются конструктивным исполнением, метрологическими и техническими характеристиками и дозируемым продуктом.
Дозаторы при заказе имеют следующее обозначение: ЭЛТИ-Д[1]А-[2], где:
ЭЛТИ - обозначение типа дозаторов;
Д - дозатор;
[1] - вид дозируемого материала:
Ж - жидкие материалы;
С - сухие материалы;
А - автоматический;
[2] - наибольший предел, кг;
Конструктивно дозатор состоит из:
- грузоприемного устройства (далее по тексту - ГПУ), состоящего из весовой емкости и трех тензорезисторных датчиков с элементами их подвески (крепления).
- АТЩ для преобразований сигнала тензорезисторных датчиков;
- КНЦУ с установленным программным обеспечением для преобразований данных АЦП в значение массы дозируемого материала в весовой емкости и управления процессом дозирования;
- компьютер операторской станции (далее по тексту - КОС) с установленным программным обеспечением для реализации функций человеко-машинного интерфейса, включая отображение на экране монитора значений массы материала в весовой емкости, номинального и действительного значения массы дозы, фаз процесса дозирования;
- шкаф управления дозатора.
В качестве датчиков в дозаторах используются весоизмерительные тензорезисторные датчики DE, PST, модификации PST, производитель Фирма "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 78875-20).
В качестве АЦП в дозаторах используются измерительные преобразователи для ввода сигналов тензометрических систем весовых дозаторов, тип СА324, производства ООО «ЭЛТИКОН», Республика Беларусь.
В качестве КНЦУ в дозаторах используются промышленные безвентиляторные компьютеры с процессорами Vortex86DX 800 M^, производства фирмы ADVANTECH, Тайвань, или Vortex86DX3 1ГГц, производства фирмы DMP, Тайвань.
Дозатор оснащен следующими устройствами и функциями в соответствии с ГОСТ 8.610-2012, приведенными в таблице 1.
| Таблица 1 - Устройства и функции дозатора по ГОСТ 8.61 | [0-2012 |
| Устройства и функции | Ссылка на пункт ГОСТ 8.610-2012 |
| Грузоприемное устройство | 2.2.1.2 |
| Питатель | 2.2.1.3 |
| Устройство управления | 2.2.1.4 |
| Устройство задания массы дозы | 2.2.1.6 |
| Устройство, прерывающее подачу | 2.2.1.7 |
| Устройство установки нуля | 2.2.4 |
| Неавтоматическое устройство установки нуля | 2.2.4.1 |
| Полуавтоматическое устройство установки нуля | 2.2.4.2 |
| Автоматическое устройство установки нуля | 2.2.4.3 |
| Устройство начального установления на нуль | 2.2.4.4 |
| Устройство слежки за нулем | 2.2.4.5 |
| Устройство тарирования (устройство компенсирования массы тары) | 2.2.5 |
Идентификационные данные маркировки наносятся на табличку, закрепленную на весовом контроллере типографским методом.
На маркировочной табличке дозатора указывается:
- наименование и обозначение модификации;
- серийный номер;
- технические условия, по которым выпущен дозатор;
- номинальные минимальная и максимальная дозы (Minfill и Maxfill);
- цена деления шкалы, d;
- класс точности Х(х);
- условия эксплуатации;
- параметры электрического питания;
- потребляемая мощность;
- обозначение дозируемого продукта;
- дата изготовления.

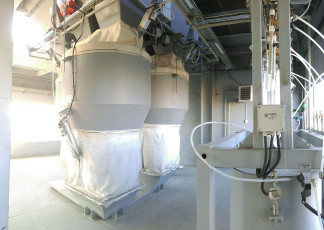

Общий вид дозаторов представлен на рисунке 1. Знак утверждения типа и серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку, закрепленную на весовой емкости дозатора методом лазерной гравировки в соответствии с рисунком 2.
Знак поверки наносится на свидетельство о поверке и/или в паспорт средства измерений в соответствии с действующим законодательством.
Элтикон
TV Bv 10022-1115 004-2310
«■
Место
нанесения
знака
утверждения
типа
Место
нанесения
серийного
номера
Дозатор весовой автоматический дискретного действия ЭЛТИ-Д А-i
Серийный номер i
Минимальная нагрузка Min = Min fill |
Максимальная нагрузка Мах = Maxfill Цена деления шкапы, d Класс томности дозатора Х(х) |
Номинальный класс точности дозатора Ref(x)_ Диапазон температуры экслгуаоции Номинальное значение напряжения питания и род тока Частота сети питания Потребляемая мощность Степень зашиты оболочек Номинальное значение давления пнеымосвги
or Q до +40‘С
Г -230 В [ 50 Гц I_ВА
I
КГ6 МПа 1154 I Но ниже 2 1
I I
J
Класс загрязнённости сжатого воздуха Обозначение продуктов дозирования Дата изготовления
Смимо о Ьоирус*
&
«ф inw ш11 * 1м •
Рисунок 2 - Место нанесения знака утверждения типа и серийного номера
Программное обеспечение дозаторов (далее по тексту - ПО) разделяется на внешнее и внутреннее. Внутреннее ПО устанавливается изготовителем в КНЦУ, является встроенным в энергонезависимую память на заводе и является метрологически значимым. Внутреннее ПО выполняет функции по сбору, обработке, хранению и передачи измерительной информации, а также выполняет функции исполнения программы управления дозированием. Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации применяются настройки с использованием пароля. Обновления ПО в процессе эксплуатации не предусмотрено. При каждом внесении изменений в параметры настройки производится запись в журнале событий.
Внешнее ПО устанавливается на КОС и необходимо для обеспечения реализации функций человеко-машинного интерфейса, включая отображение на экране монитора значений массы материала в весовой емкости, номинального и действительного значения массы дозы, фаз процесса дозирования. Номер версии актуального программного обеспечений дозатора должен быть указан в паспорте на дозатор и сохраняться в зашифрованном виде в исполняемом ехе файле ПО дозатора. При нажатии определённой комбинации клавиш на клавиатуре компьютера, либо через вызов соответствующего пункта меню (согласно описанию, в руководстве по эксплуатации ПО дозатора) на экран монитора компьютера должно быть выведено окно с текущей, дешифрованной версией ПО, хранящейся в исполняемом ехе файле.
Уровень защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Внутреннее ПО | Внешнее ПО | |
| Идентификационное наименование ПО | АС «Бетон-iPC» | АС «Бетон-iPC» |
| Номер версии (идентификационный номер) ПО, не ниже | V 2.13 | V 3.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
Метрологические и технические характеристики приведены в таблицах 3-6.
Таблица 3 - Метрологические характеристики
| Значение массы дозы, F, г | Максимально допустимое отклонение каждой дозы от среднего значения для класса Х(2) (MPD) | Максимально допускаемая погрешность заданного значения массы дозы (MPSE) при первичной и периодической поверке | |
| Первичная поверка | При эксплуатации | ||
| F<50 | 14,4 % | 18 % | 4,5 % |
| 50<F<100 | 7,2 г | 9 г | 2,25 г |
| 100< F <200 | 7,2 % | 9 % | 2,25 % |
| 200< F <300 | 14,4 г | 18 г | 4,5 г |
| 300< F <500 | 4,8 % | 6 % | 1,5 % |
| 500< F <1000 | 24 г | 30 г | 7,5 г |
| 1000< F <10000 | 2,4 % | 3 % | 0,75 % |
| 10000< F <15000 | 240 г | 300 г | 75 г |
| 15000<F | 1,6 % | 2 % | 0,5 % |
Таблица 4 - Минимально допустимое значение номинальной минимальной дозы Minfill,
| наименьший предел Min, согласно ГОСГ | Г 8.610-2012, г |
| d, г | Класс точности |
| Х(2) | |
| 5 | 30 |
| 10 | 110 |
| 20 | 340 |
| 50 | 1650 |
| 100 | 3300 |
| 200 | 6600 |
| >200 | 50d |
| Наименование характеристики | Значение | |||||||||||||||
| ЭЛТИ-ДЖА-5 | 00 1- 1-А -А ЖС к к ТТ ЛЛ ЭЭ | 0 0 -2 20-А -А ЖС «« К Я ТТ ЛЛ ЭЭ | ЭЛТИ-ДЖА-30 | ЭЛТИ-ДСА-50 | ЭЛТИ-ДЖА-60 | 00 00 1А- 1-А ЙЙ -И- -И ТТ ЛТ ЛТ ЭЭ | 0 0 2-00 200-2А- 2-А ЖС -И- -И ТТ ЛТ ЛТ ЭЭ | ЭЛТИ-ДЖА-400 ЭЛТИ-ДСА-400 | 0 0 -60 600-6А- 6-А ЖС -И- -И ТТ ЛТ ЛТ ЭЭ | ЭЛТИ-ДЖА-800 ЭЛТИ-ДСА-800 | 00 00 22 --А -А « о Я К ТТ ЛТ Л ЭЭ | ЭЛТИ-ДСА-1600 | ЭЛТИ-ДСА-2400 | ЭЛТИ-ДСА-3200 | ЭЛТИ-ДСА-4800 | |
| Номинальное значение класса точности по ГОСТ 8.6102012 | Ref (2) | |||||||||||||||
| Класс точности по ГОСТ 8.6102012 | Х(2) | |||||||||||||||
| Наибольший предел Мах, кг | 5 | 10 | 20 | 30 | 50 | 60 | 100 | 200 | 400 | 600 | 800 | 1200 | 1600 | 2400 | 3200 | 4800 |
| Цена деления шкалы d, г | 5 | 5 | 10 | 10 | 20 | 20 | 50 | 100 | 200 | 200 | 200 | 500 | 500 | 1000 | 1000 | 2000 |
| Число делений шкалы, n, (n=Max/d) | 1000 | 2000 | 2000 | 3000 | 2500 | 3000 | 2000 | 2000 | 2000 | 3000 | 4000 | 2400 | 3200 | 2400 | 3200 | 2400 |
Лист № 7 Всего листов 8
Таблица 6 - Основные технические характеристики__
| Наименование характеристики | Значение |
| Параметры источника питания переменного тока: - номинальное напряжение, В - частота, Гц | 99f\ + 10% 22и-15% 50±1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С: | от 0 до +40 |
| - относительная влажность, %, не более, без конденсации | 95 |
| Габаритные размеры, Д*Ш*В, мм, не более | 1580x1700x3400 |
| Масса, кг, не более | 1090 |
| Вероятность безотказной работы за 2000 ч | 0,95 |
| Средний срок службы, лет, не менее | 10 |
наносится методом лазерной гравировки на маркировочную табличку, закрепленную на весовой емкости дозатора, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозатор | - | 1 шт. |
| Руководство по эксплуатации | ЛИГБ.301.800.342.00.000 РЭ ЛИГБ.301.800.344.00.000 РЭ | 1 экз. |
| Паспорт1) | РЛДА.42П22Л.ХХ.569 ПС | 1 экз. |
| 1) - Обозначение может отличаться в зависимости от модификации средства измерения | ||
приведены в разделе 2 «Устройство и принцип действия дозаторов» документов «ЛИГБ.301.800.342.00.000 РЭ. Руководство по эксплуатации», «ЛИГБ.301.800.344.00.000 РЭ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний;
Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ BY 100221115.004-2022 «Дозаторы весовые автоматические дискретного действия ЭЛТИ. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «ЭЛТИКОН» (ООО «ЭЛТИКОН»), Республика Беларусь
Адрес: 220075, Республика Беларусь, г. Минск, Партизанский проспект, 168А Юридический адрес: 220125, Республика Беларусь, г. Минск, ул. Острошицкая, 2А, пом.
Тел.: +375 17 396-24-34; +375 17 396-24-14; +375 (17) 258-63-33;
E-mail: com@elticon.ru
