Преобразователи первичные линейных перемещений Bm 718, 86325-22

Преобразователи первичные линейных перемещений Вт 718 (далее -преобразователи) предназначены для измерения линейных перемещений и преобразования их в электрическое сопротивление.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	86325-22
Наименование СИ	Преобразователи первичные линейных перемещений
Обозначение типа СИ	Bm 718
Изготовитель	Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза
Год регистрации	2022
Срок свидетельства	03.08.2027
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Преобразователи являются моноблочным изделием, заключенным в алюминиевый корпус (рисунок 1).

При эксплуатации корпус преобразователя жестко крепится на одном из двух блоков изделия, перемещение которых друг относительно друга необходимо измерять. Механическая связь с другим подвижным блоком изделия осуществляется с помощью каната.

При увеличении расстояния между блоками происходит вытягивание каната, а также сжатие спиральной заводной пружины, расположенной внутри преобразователя и обеспечивающей возвратное движение каната в преобразователь. Линейное перемещение каната преобразуется механической системой преобразователя во вращательное движение оси переменного резистора, являющегося чувствительным элементом, и приводит к изменению его сопротивления.

Для ограничения перемещений каната в преобразователь на нем закреплен упор.

В зависимости от диапазона измерений и силы натяжения каната в начале диапазона измерений имеют 24 исполнения (таблица 1). Преобразователи исполнений с нулевого по 12 включительно комплектуются электрорадиоизделиями серии «ОС».

Таблица 1 - Виды исполнений преобразователей.

Шифр		Диапазон измерений, мм	Сила натяжения каната, Н (в начале диапазона)
Bm 718	Bm 718-13	0-16
Bm 718-01	Bm 718-14	0-22
Bm 718-02	Bm 718-15	0-30	5,5
Bm 718-03	Bm 718-16	0-45	5,5
Bm 718-04	Bm 718-17	0-60
Bm 718-05	Bm 718-18	0-90
Bm 718-06	Bm 718-19	0-125
Bm 718-07	Bm 718-20	0-180	5,0
Bm 718-08	Bm 718-21	0-250
Bm 718-09	Bm 718-22	0-350
Bm 718-10	Bm 718-23	0-500
Bm 718-11	Bm 718-24	0-700	4,0
Bm 718-12		0-750

Для ограничения доступа к месту настройки преобразователь опломбирован бумажными пломбами по ГОСТ 18677-73 (рисунок 1).

Нанесение знака поверки и знака утверждения типа на преобразователи не предусмотрено.

Обозначение варианта исполнения в соответствии с графой «Шифр» таблицы 1 и заводской номер в формате № (числовой) наносится на корпус методом лазерной гравировки с последующим чернением. Внешний вид преобразователя, места нанесения заводского номера и варианта исполнения, место пломбирования показаны на рисунке 1.

Место нанесения заводского
номера

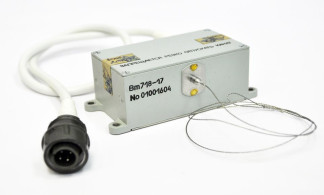

Рисунок 1 - Внешний вид преобразователя

Технические характеристики

Метрологические и технические характеристики преобразователя представлены в таблицах 2 и 3 соответственно.

Таблица 2 - Метрологические характеристики преобразователя

Наименование характеристики	Значение
Диапазоны измерений, мм
Bm 718, Bm 718-13;	от 0 до 16
Bm 718-01, Bm 718-14;	от 0 до 22
Bm 718-02, Bm 718-15;	от 0 до 30
Bm 718-03, Bm 718-16;	от 0 до 45
Bm 718-04, Bm 718-17	от 0 до 60
Bm 718-05, Bm 718-18;	от 0 до 90
Bm 718-06, Bm 718-19;	от 0 до 120
Bm 718-07, Bm 718-20;	от 0 до 180
Bm 718-08, Bm 718-21;	от 0 до 250
Bm 718-09, Bm 718-22;	от 0 до 350
Bm 718-10, Bm 718-23;	от 0до 500
Bm 718-11, Bm 718-24;	от 0 до 700
Bm 718-12	от 0 до 750
Полное сопротивление, Яполн., Ом	1500±80
Относительные значения выходных сопротивлений, % от Яполн.:
- в начале диапазона измерений, Анач., не менее;	0, 5
- в конце диапазона измерений, Акон., не более;	99,5
- разница относительных значений выходных сопротивлений,
(Акон. - Анач.), не менее	90
Пределы допускаемой основной приведенной к нормирующему значению	± 2
выходного сигнала1) погрешности измерений, %2)
Пределы допускаемой дополнительной относительной погрешности измере
ний от воздействия температуры окружающей среды, %	± 1,5
Примечание - 1- Нормирующее значение - значение равное разности значений выходного
сигнала в начальной и конечной точках диапазона измерений.
2 - Нормальные климатические условия характеризуются:	температурой
воздуха от 15 0С до 35 0С, относительной влажностью воздуха от 45 % до 80 %, атмосфер
ным давлением от 8,6-104 до 10,6-104 Па ( от 645 до 795 мм рт. ст.).

Таблица 3 - Технические характеристики преобразователя

Наименование характеристики	Значение
Сила натяжения каната, Н: - в начале диапазона измерений, не менее: для исполнений от Bm 718, Bm 718-01 до Bm 718-05, от Bm 718-13 до Bm 718-18; для исполнений от Bm 718-06 до Bm 718-08, от Bm 718-19 до Bm 718-21; для исполнений от Bm 718-09 до Bm 718-12, от Bm 718-22 до Bm 718-24; - в конце диапазона измерений, не более	5,5 5.0 4.0 15
Диапазон рабочих температур,0С	от - 60 до + 65
Масса, кг, не более	0,3
Габаритные размеры, мм, не более	33,5 х 40 х 90
Установочные размеры, мм	4 отв. 03,4 Н14, (82±0,2), (32±0,2)

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации, нанесение знака утверждения типа на преобразователи не предусмотрено.

Комплектность

Таблица 4 - Комплектность преобразователей Вт 718

Наименование	Обозначение	Количество
Преобразователь	Вт 718	1 шт.
Формуляр	Вт 2.787.037 ФО	1 экз.
Техническое описание и руководство по эксплуатации	Вт 2.787.037 ТО	1 экз.
Методика поверки		1 экз.

Сведения о методах измерений

Методика измерений содержится в разделах «6 Подготовка преобразователя к работе» и «7 Измерение параметров» технического описания и инструкции по эксплуатации Вт 2.787.037 ТО.
