| Номер в госреестре | 86327-22 |
| Наименование СИ | Система высокоточного определения навигационной и эфемеридно-временной информации СВО ЭВИ |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Научно производственная корпорация "Системы прецизионного приборостроения" (АО "НПК "СПП"), г. Москва. |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система высокоточного определения навигационной и эфемеридно временной информации СВО ЭВИ (далее по тексту — изделие) предназначена для высокоточного навигационного обеспечения гражданских потребителей в оперативном и апостериорном режимах в зоне обслуживания системы ГЛОНАСС.
Принцип действия изделия основан на взаимодействии Центра управления системой -Основной ИБПА.466535.043 (ЦУС-О), Центра управления системой - Резервный ИБПА.466535.138 (ЦУС-Р), Центра сбора предварительной обработки ИБПА.466535.147 (ЦСПО) из состава Сети измерительных станций ИБПА.468166.003 (СИС) и Подсистемой доставки информации ИБПА.466535.042 (ПДИ).
Вся апостериорная ЭВИ, сформированная ЦУС-О или ЦУС-Р доступна потребителям в виде файлов черед общедоступные коммуникационные ресурсы (сеть Internet) с использованием аппаратно-программных средств (ftp-сервера) ЦСПО.
ЦУС-О и ЦУС-Р взаимодействуют с другими системами позиционирования, в том числе, с высокоточным комплексом широкозонного функционального дополнения глобальных навигационных спутниковых систем на базе развития системы дифференциальной коррекции и мониторинга (СДКМ-КФД) и системой контроля и подтверждения характеристик радионавигационного поля системы ГЛОНАСС в интересах гражданских потребителей (СКПХ).
Информационное взаимодействие СВО ЭВИ с СДКМ-КФД, Системой прецизионной навигации Министерства обороны Российской Федерации, Системой высокоточных определений эфемерид и временных поправок осуществляется через интегрированную систему информационного обмена, пункты внешнего информационного взаимодействия ЦСПО и ПДИ по ftp-и NTRIP-протоколам.
Изделие конструктивно состоит из сети измерительных станций и программно-аппаратных средств обработки, хранения и передачи информации потребителям.
В состав изделия входят ЦУС-О, ЦУС-Р, СИС, ПДИ. СИС размещается на российской и зарубежных территориях на основе межправительственных соглашений и включает станции СВО ЭВИ, СДКМ-КФД и СКПХ.
ПДИ и ЦСПО обеспечивают доступ абонентов СВО ЭВИ и других потребителей к апостериорной информации и информации реального времени СВО ЭВИ по наземным каналам передачи данных.
К системе высокоточного определения навигационной и эфемеридно временной информации СВО ЭВИ относится СВО ЭВИ единственной модификации с зав. № 08283859.

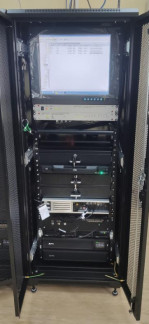

Общий вид основных измерительных станций из состава СИС, представлен на рисунке 1. Пломбирование крепёжных винтов составных частей изделия не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Нанесение знака поверки на изделие не предусмотрено. Заводской номер представляет собой цифровое обозначение на металлизированной табличке и расположенной в местах, указанных на рисунке 1.
2) ОБИС-М ИБПА.464346.008
1) ССИ-С ИБПА.466535.137
б) Измерительная составная часть аппаратуры регистрации моментов отправки оптических импульсов НБККОС ИБПА.464413.018 ТУ
а) Устройство приемно-измерительное сигналов ГНСС
г) Антенна
3) Станция измерительная беззапросная опорная ОБИС
Рисунок 1 — Приемно-измерительные станции из состава СИС
Конструкция изделия исключает возможность несанкционированного влияния на программное обеспечение (ПО) и измерительную информацию.
Комплекс программ предварительной обработки и управления ИБПА.01757 изделия выполняет следующие функции:
- уточнение эфемеридно-временной информации (ЭВИ) реального времени по системам ГЛОНАСС, GPS, Galileo и BeiDou;
- краткосрочное прогнозирование ЭВИ реального времени для формирования высокоточной ассистирующей навигационной информации, передаваемой потребителям и системам высокоточного позиционирования и обеспечивающей заданные погрешности определения местоположения в государственной геоцентрической системе координат за счет космического сегмента в апостериорном режиме;
- формирование ассистирующей информации реального времени НКА ГЛОНАСС, GPS, Galileo, BeiDou: поправки к эфемеридам; поправки к бортовым частотно-временным поправкам; беззапросные измерения текущих навигационных параметров; номинальные параметры выносов фазовых центров излучающих антенн НКА и их вариации, в зависимости от надирного ушла излучения сигнала; данные о планируемых операциях с НКА; обобщенную оперативную навигационную информацию, принятую в составе навигационных сообщений НКА ГНСС, полученную от СИС; измерительную информацию квантово-оптических средств.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | ИБПА.01757 |
| Наименование программы и исполняемого файла | Комплекс программ предварительной обработки и управления |
| Номер версии (идентификационный номер), не ниже | 01 |
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемого среднего квадратического отклонения случайной составляющей погрешности определения координат местоположения в государственной геоцентрической системе координат за счет космического сегмента с использованием данных, рассчитанных СВО ЭВИ, в апостериорном режиме на любом суточном интервале времени, м | 0,05 |
| Наименование характеристики | Значение |
| Предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности измерений псевдодальности 1), м - по фазе дальномерного кода - по фазе несущей частоты | 0,3 0,002 |
| Примечание: 1) При условии отсутствия затеняющих и переотражающих объектов в зоне видимости и отношении сигнал/шум не менее 45 дБГц | |
Таблица 3 — Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: а) аппаратура, размещаемая в помещении: | |
| - температура окружающего воздуха, °С | от +5 до +40 |
| - повышенная относительная влажность воздуха при температуре +20 °C, % | 80 |
| б) аппаратура, размещаемая на открытом воздухе: | |
| - температура окружающего воздуха, °С | от -40 до +40 |
| - повышенная относительная влажность воздуха при температуре +25 °C, % | 98 |
| Напряжение питания от сети переменного тока частотой от 48 до 52 Гц, В | от 198 до 242 |
| Габаритные размеры, мм, не более 1) Станция измерительная беззапросная опорная модернизированная ОБИС-М а) шкаф коммутационный | |
| - глубина | 1000 |
| - ширина | 800 |
| - высота | 2054 |
| б) шкаф термостатированный | |
| - глубина | 813 |
| - ширина | 1029 |
| - высота | 2121 |
| в) антенна | |
| - диаметр | 380 |
| - высота | 300 |
| г) метеостанция | |
| - диаметр | 150 |
| - высота | 223 |
| Наименование характеристики | Значение |
| 2) Станция измерительная беззапросная опорная ОБИС а) устройство приемно-измерительное сигналов ГНСС | |
| - глубина | 1000 |
| - ширина | 600 |
| - высота | 1630 |
| б)антенна | |
| - диаметр | 380 |
| - высота | 300 |
| в) метеостанция | |
| - диаметр | 150 |
| - высота | 223 |
| 3) Станции сбора измерений ССИ-С а) шкаф | |
| - глубина | 600 |
| - ширина | 600 |
| - высота | 1380 |
| б) антенна | |
| - диаметр | 380 |
| - высота | 400 |
| Масса, кг, не более 1) Станция измерительная беззапросная опорная модернизированная ОБИС-М | |
| - шкаф коммутационный | 270 |
| - шкаф термостатированный | 340 |
| - антенна | 7,8 |
| - метеостанция | 1 |
| 2) Станция измерительная беззапросная опорная ОБИС | |
| - устройство приемно-измерительное сигналов ГНСС | 190 |
| - антенна | 7,6 |
| - метеостанция | 1 |
| 3) Станция сбора измерений ССИ-С | |
| - шкаф | 120 |
| - антенна | 5 |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпуса телекоммуникационных шкафов любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы средства измерений.
Таблица 4 — Комплектность СВО ЭВИ
| Наименование | Обозначение | Количество, шт./экз. |
| Подсистема доставки информации | ИБПА.466535.042 | 1 |
| Центр управления системой-Основной | ИБПА.466535.043 | 1 |
| Центр управления системой-Резервный | ИБПА.466535.138 | 1 |
| Сеть измерительных станций | ИБПА.468166.003 | 1 |
| Навигационная аппаратура потребителя 1) | ТДЦК.461513.124 | 2 |
| Вед.ость эксплуатационных документов | ИБПА.466535.041 ВЭ | 1 |
| Комплект ЭД согласно вед.ости ИБПА.466535.041 ВЭ | — | 1 |
| Примечание: 1) Навигационную аппаратуру потребителя поставляет АО «КБ НАВИС» | ||
Сведения о методах измерений приведены в разделе «Использование по назначению» руководства по эксплуатации ИБПА.466535.041 РЭ.
Нормативные документы, устанавливающие требования к средству измерения
Приказ Росстандарта от 29 декабря 2018 г. № 2831. «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
Технические условия ИБПА.466535.041 ТУ.
Правообладатель
Акционерное общество «Научно-производственная корпорация «Системы прецизионного приборостроения» (АО «НПК «СПП»)
ИНН 7722698108
Адрес: 111024, г. Москва, ул. Авиамоторная, д. 53 Телефон: +7 (495) 234-98-47 Факс: +7 (495) 234-98-59 Web-сайт: http://www.npk-spp.ru E-mail: spp@npk-spp.ru
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
