| Номер в госреестре | 86329-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | UTF-245 |
| Изготовитель | ?ма "Electrotecnica Arteche Hermanos, S.A.", Испания |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения UTF-245 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Трансформаторы напряжения представляют собой трансформаторы индуктивного типа. Имеют первичную и вторичные обмотки, размещенные на едином сердечнике и изолированные бумажно-масляной изоляцией. Обмотки и сердечник заключены в герметичный бак, заполненный маслом. Высоковольтный ввод расположен на головной части трансформатора, помещенной на фарфоровом изоляторе, заполненным маслом. Трансформаторы закрыты герметично и работают при постоянном давлении. Вывод Х первичной обмотки заземляется. Выводы вторичных обмоток подключены к клеммам в контактной коробке, размещенной на основании трансформатора. Трансформаторы предназначены для наружной установки. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения UTF-245 зав. № 0911117/1, 0911117/2, 0911117/3, 0911117/4, 0911117/5, 0911117/6, 0911117/7, 0911117/8, 0911117/9, 0911117/12, 0911117/13, 0911117/14.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

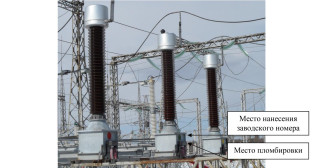

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 220/V3 | |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 | |
| Номинальная частота £юм, Гц | 50 | |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 120 | 400 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +45 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | UTF-245 | 1 шт. |
| Паспорт | UTF-245 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания Адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200 Факс: (+34) 94 674 07 12 Web-cайт: www.arteche.es E-mail: info@arteche.es
