| Номер в госреестре | 86336-22 |
| Наименование СИ | Осциллограф стробоскопический N1000A с модулем N1045B |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn.Bhd.", Малайзия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллограф стробоскопический N1000A с модулем N1045B (далее - осциллограф N1000A) предназначен для измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и исследования их формы. Осциллограф N1000A применяется в качестве рабочего эталона 1-го разряда для поверки рабочих эталонов 2-го разряда и средств измерений импульсного электрического напряжения.
Принцип действия осциллографа N1000A основан на стробоскопическом методе измерения характеристик сигналов, заключающемся в попериодном снятии (причём каждое снятие сдвигается во времени) мгновенных значений периодически повторяющихся сигналов, поступающих на его вход. Таким образом, осуществляется масштабно-временное преобразование сигнала, в результате которого выделяется часть сигнала, предназначенная для отображения на экране осциллографа. Эта часть сигнала направляется в центральный процессор, где происходит его математическая обработка перед выводом на экран (дисплей базового блока и/или внешний монитор). В случае изменения режима или настроек из памяти осциллографа N1000A извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.
Конструктивно осциллограф N1000A выполнен в виде базового блока N1000A зав. № MY59280612 с подключаемым модулем N1045B зав. № MY61140104.
На передней панели базового блока N1000A расположены: цветной ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; 3 гнезда портов USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти, вход внешнего тактового сигнала, выход сигнала калибровки, гнездо порта для подключения средств электростатической защиты. На задней панели базового блока N1000A расположены гнезда портов интерфейсов GPIB, USB, LAN, DisplayPort, вход и выход аудиосигнала, вход микрофона, гнездо для съёмного твердотельного накопителя, вентиляционные отверстия, вход питания. На передней панели модуля N1045B расположены кабельные входы "ChA", "ChB" выносных измерительных головок с соединителями 1,85 мм (вилка).
Осциллограф N1000A позволяет проводить автоматические и курсорные измерения амплитудно-временных параметров входных сигналов с выводом результатов измерений на экран дисплея, а также имеет функцию программирования через интерфейсы USB, GPIB или LAN и возможность подключения к внешнему персональному компьютеру (далее - ПК). Установки осциллографа N1000A, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем ПК.
Обозначения мест нанесения наклеек со знаками поверки и утверждения типа, а также схем пломбировки от несанкционированного доступа и мест нанесения заводских номеров базового блока N1000A и модуля N1045B-02M представлены на рисунках 1 - 4.
Состав опций приведён в таблице 1.

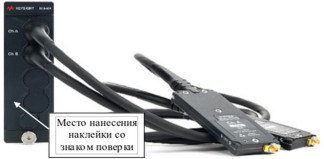

Рисунок 1 - Внешний вид модуля N1045B, вид спереди
Таблица 1 - Опции осциллографа N1000A
| Название опций | Описание опций и аксессуаров |
| N1000A | Базовый блок |
| N1045B | Модуль с двумя выносными головками (модификация N1045B-02M) с соединителями 1,85 мм (вилка) |
| N1045B-PLK | Запуск по последовательности |
| N1000A-STB | Стандартная временная опора в базовом блоке |
| N1000A-GPI | Интерфейс GPIB |
| N1027A-45 | Набор аксессуаров |
Осциллограф N1000A работает под управлением встроенного компьютера, на котором установлено программное обеспечение (далее - ПО) «FlexDCA N1000-Series System Software», которое предназначено для управления работой осциллографа N1000A, расчета значений измеряемых параметров и отображения измерительной информации. Метрологически значимая часть ПО записана на жесткий диск встроенного компьютера осциллографа N1000A.
Уровень защиты метрологически значимой части ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014. Конструкция осциллографа N1000A исключает возможность
несанкционированного влияния на метрологически значимую часть ПО и измерительную информацию (отсутствие доступа к внутренним интерфейсам, механическое опечатывание).
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FlexDCA N1000-Series System Software |
| Номер версии (идентификационный номер) ПО | не ниже A.06.00.00 |
Таблица 3 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Число каналов | 2 |
| Верхняя граничная частота полосы пропускания ^в), ГГц, не менее | 60 |
| Время нарастания переходной характеристики (Тпх) 1), пс, не более | 5,8 |
| Диапазон коэффициента развёртки (Кр) | от 100 фс/дел до 50 мс/дел |
| Диапазон установка времени задержки (Тз) | от 16 нс до 1 с |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов (At) с помощью курсоров | ±(0,01At + 1 пс) 2) ±(0,01At + 6 пс) 3) |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов с помощью курсоров в режиме внешнего запуска по последовательности в диапазоне частот (£з) сигнала внешнего запуска: - от 50 МГц до 1 ГГц - от 1 до 32 ГГц | ±(500 фс + 0,005/ fз) или ±30 пс (в зависимости, что меньше) ±(500 фс + 0,005/ fз) или ±5 пс (в зависимости, что меньше) |
| Разрешение при измерении временных интервалов | 10Кр/(длина записи в выборках) или 60 фс (в зависимости, что больше) |
| Среднее квадратическое значение собственного шума, мВ, не более | 0,975 |
| Диапазон установки коэффициента отклонения, мВ/дел | от 1 до 100 |
| Продолжение таблицы 3 | ||
| Наименование характеристики | Значение | |
| Диапазон измерений напряжения постоянного тока (Иизм) и мгновенных значений импульсного электрического напряжения с длительностью фронта импульсов более 20 пс, мВ | от -800 до 800 | |
| Диапазон установки напряжения смещения (исмещ), мВ | от -500 до 500 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ | ±[0,04^(Иизм - Исмещ) + 2 мВ] | |
| Метрологические характеристики осциллографа N1000A - рабочего эталона 4) | 1 разряда | 2 разряда |
| Пределы допускаемой относительной погрешности измерений мгновенных значений импульсного электрического напряжения с длительностью фронта импульса более 20 пс на интервале времени 5), %: - от 20 до 40 пс - от 40 до 100 пс - более 100 пс | ±5 ±3 ±2 | ±8 ±6 ±4 |
| 1) Расчётное значение времени нарастания переходной характеристики определяется по формуле: 350 Тпх ( пс )=-;-- , Fe\rrц) где Fв - значение верхней граничной частоты полосы пропускания. 2) В случае, если Тз устанавливается в диапазоне от 100 до 1100 нс. 3) В остальных случаях. 4) В соответствии с Государственной поверочной схемой для средств измерений импульсного электрического напряжения (приказ Росстандарта № 3463 от 30.12.2019). 5) Отсчет временного интервала производится от момента времени, соответствующего 0,5 амплитуды импульса. | ||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - длина | 530 |
| - ширина | 426 |
| - высота | 221 |
| Масса, кг, не более | 23,2 |
| Питание от сети переменного тока при частоте 50 Гц, В | от 198 до 242 |
| Потребляемая мощность, ВА, не более | 700 |
| Продолжение таблицы 4 | |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от +18 до +28 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится типографским способом на титульный лист руководства по эксплуатации N1000A_N1045B РЭ в правом верхнем углу и на переднюю панель базового блока осциллографа N1000A методом наклейки в соответствии с рисунком 3.
Таблица 5 - Комплектность осциллографа N1000A
| Наименование | Обозначение | Заводской номер | Количество |
| Осциллограф N1000A в составе: - базовый блок N1000A | N1000A | MY59280612 | 1 |
| - модуль N1045B | N1045B-02M | MY61140104 | 1 |
| - опция запуска по последовательности | N1045B-PLK | - | 1 |
| - опция стандартной временной опоры для базового блока | N1000A-STB | 1 | |
| - опция интерфейса GPIB | N1000A-GPI | - | 1 |
| - опция - набор аксессуаров | N1027A-45 | - | 1 |
| Руководство по эксплуатации | N1000A N1045B РЭ | - | 1 |
| USB Клавиатура | - | - | 1 |
| USB мышь | - | - | 1 |
| Шнур питания | - | - | 1 |
приведены в разделе 2 «Использование по назначению» документа N1000A_N1045B РЭ «Осциллограф стробоскопический N1000A с модулем N1045B. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
Правообладатель
Компания «Keysight Technologies Malaysia Sdn.Bhd.», Малайзия Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia Телефон (факс): +60-04-643-0611 (+60-04-641-5091)
Web-сайт: http://www.keysight.com E-mail: tm_ap@keysight.com
