| Номер в госреестре | 86337-22 |
| Наименование СИ | Модули преобразователей напряжения аналого-цифровые |
| Обозначение типа СИ | IOLITE |
| Изготовитель | DEWESOFT d.o.o., Словения |
| Год регистрации | 2022 |
| Срок свидетельства | 05.08.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули преобразователей напряжения аналого-цифровые IOLITE (далее - модули) предназначены для измерений среднеквадратических значений напряжения переменного тока, частоты следования импульсов, силы и напряжения постоянного тока, электрического сопротивления постоянному току, в том числе сигналов от термопреобразователей сопротивления и термоэлектрических преобразователей.
Принцип действия модулей основан на измерении, усилении, аналогово-цифровом преобразовании входных электрических сигналов и дальнейшей передаче измерительной информации на внешние устройства.
Конструктивно модули представляют собой устройства в алюминиевом корпусе. На корпусе модулей расположены светодиодные индикаторы, разъемы измерительных каналов, питания, интерфейса EtherCAT.
Модули выпускаются в 15 модификациях: IOLITEdi-^ACC, ЮLITEdi-1хSTG, IOLITEd-6xSTG, IOLITE-6xSTG, IOLITE-8xSTGS, ЮLITEi-8хLA, ЮLITEdi-8хLV, ЮLITEi-8хLV, ЮLITE-16хLV, ЮLITE-8хRTD, ЮLITEd-8хRTD, IOLITEd-8xTH, IOLITE-8xTH, IOLITEd-4xCNT, IOLITE-4xCNT, отличающихся типом входных сигналов, количеством входных каналов, типом разъемов и конструктивным исполнением. Индексом «i» обозначается изолированное исполнение модулей, индекс «d» означает, что модули крепятся на DIN-рейку (индексы «i» и «d» могут отсутствовать в маркировке, нанесенной на корпус). Модули имеют два конструктивных исполнения: независимое (одноканальное или многоканальное) и корпусное. В корпусном исполнении модули устанавливаются в шасси типов IOLITE-R12, IOLITE-R8, IOLITE-R8r.
Серийный номер наносится на маркировочную табличку модулей любым технологическим способом в виде буквенно-цифрового кода.

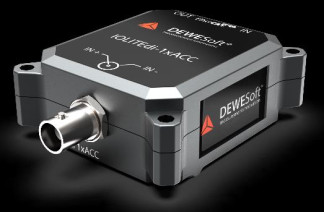

Общий вид модулей с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на модули в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.
д) модификация IOLITE-8xSTGS в корпусном исполнении
м) модификация IOLITE-4xCNT в корпусном исполнении
Ю1.ГГЕ IOLITE . lOLITEt . lOHTJS - lOLITf . IOLITE
uur :, jxrtd . :; u. I.,-.- № w ; «асмт
• •
. IOLITE . IOUTB ,
IOLITE ; IOLITE ’ IOLITE
1 tera _» anw _> а»тн
• •
BSKISfiS" ^ оыдлями ^ ммеэд» Д вй!ШГ A 5Я*ЯаГ Д (gMSSzT • " • • • #
с) модули, установленные в шасси типа IOLITE-R12
Программное обеспечение (далее - ПО) модулей состоит из встроенного и автономного
ПО.
Конструкция модулей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.
Автономное ПО предназначено для управления режимами функционирования модулей, обработки полученного сигнала и визуализации измерительной информации.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | |
| встроенное ПО | автономное ПО | |
| Идентификационное наименование ПО | Firmware | DewesoftX |
| Номер версии (идентификационный номер ПО), не ниже: - модификация IOLITEdi-1xACC | 1.16 | |
| - модификация IOLITEi-8xLA | 0.31 | |
| - модификация IOLITEdi-1xSTG | 1.32 | |
| - модификация IOLITEd-6xSTG, IOLITE-6xSTG | 0.85 | |
| - модификация IOLITEdi-8xLV, IOLITEi-8xLV | 0.31 | 2021.4 |
| - модификация IOLITE- 16xLV | 1.09 | |
| - модификация IOLITE-8xSTGS | 1.14 | |
| - модификация IOLITE-8xRTD, IOLITEd-8xRTD | 0.80 | |
| - модификация IOLITEd-8xTH, IOLITE-8xTH | 0.73 | |
| - модификация IOLITEd-4xCNT, IOLITE-4xCNT | 0.46 | |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Модификация | Наименование характеристики | Значение |
| IOLITEdi -1 х ACC | Количество измерительных каналов | 1 |
| Диапазоны измерений напряжения постоянного тока, В | от -10 до +10 от -5 до +5 от -1 до +1 от -0,2 до +0,2 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -10 до +10 В - в диапазоне измерений от -5 до +5 В - в диапазоне измерений от -1 до +1 В - в диапазоне измерений от -0,2 до +0,2 В | ±(3-10-4-|Цизм+2,1-10-3) ±(3-10-4-|Цизм|+1,1'10-3) ±(3-10-4-|Цизм|+3-10-4) ±(3-10-4-|Цизм|+1,4-10-4) | |
| Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В | от 0 до 10/V2 от 0 до 5/V2 от 0 до 1/V2 от 0 до 0,2/V2 | |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В: - в диапазоне измерений от 0 до 10/V2 В - в диапазоне измерений от 0 до 5/V2 В - в диапазоне измерений от 0 до 1/V2 В - в диапазоне измерений от 0 до 0,2/V2 В | ±(9 10-4 ■ Цизм+1,8 10-3) ±(9 10-4 ■ Цизм+1,8 10-3) ±(9 10-4 ■ Цизм+1,8 10-4) ±(9 10-4 ■ Цизм+6,0 10-5) | |
| IOLITEi-8xLA | Количество измерительных каналов | 8 |
| Диапазоны измерений силы постоянного тока, мА | от -20 до +20 от -2 до +2 |
| Модификация | Наименование характеристики | Значение |
| IOLITEi-8xLA | Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА: - в диапазоне измерений от -20 до +20 мА - в диапазоне измерений от -2 до +2 мА | ±(5-10-4-|/изм|+0,01) ±(5-10-4-|/изм|+0,002) |
| IOLITEdi -1 х STG, IOLITEd-6xSTG, IOLITE-6xSTG | Количество измерительных каналов: - IOLITEdi -1 х STG - IOLITE-6xSTG, IOLITEd-6xSTG | 1 6 |
| Диапазоны измерений напряжения постоянного тока, В | от -50 до +50 от -10 до +10 от -1 до +1 от -0,1 до +0,1 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -50 до +50 В - в диапазоне измерений от -10 до +10 В - в диапазоне измерений от -1 до +1 В - в диапазоне измерений от -0,1 до +0,1 В | ±(3-10-4-|^изм|+1,01-10-2) ±(3-10-4-|Цизм+2,1-10-3) ±(3-10-4-|Цизм|+3-10-4) ±(3-10-4-|Цизм|+1,2-10-4) | |
| Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В | от 0 до 50/V2 от 0 до 10/V2 от 0 до 1/V2 от 0 до 0,1/V2 | |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В: - в диапазоне измерений от 0 до 50/V2 В - в диапазоне измерений от 0 до 10/V2 В - в диапазоне измерений от 0 до 1/V2 В - в диапазоне измерений от 0 до 0,1/V2 В | ±(2,4 10-3 ■ Цизм+2,7 ■ 10-2) ±(9 10-4 ■ Цизм+1,8 10-3) ±(9 10-4 ■ Цизм+1,8 10-4) ±(910-4Цизм+6,010-5) |
| Модификация | Наименование характеристики | Значение |
| IOLITEdi -1 х STG, IOLITEd-6xSTG, IOLITE-6xSTG | Диапазоны измерений силы постоянного тока, мА | от -1000 до +1000 от -200 до +200 от -20 до +20 от -2 до +2 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА: - в диапазоне измерений от -1000 до +1000 мА - в диапазоне измерений от -200 до +200 мА - в диапазоне измерений от -20 до +20 мА - в диапазоне измерений от -2 до +2 мА | ±(3-10-4-|7изм|+2,021-10-1) ±(3 10-4|1изм|+4,21 10-2) ±(3-10-4-|/изм|+6,1-10-3) ±(3-10-4-|/изм|+2,5-10-3) | |
| IOLITEdi - 8хLV, IOLITEi-8хLV | Количество измерительных каналов | 8 |
| Диапазоны измерений напряжения постоянного тока, В | от -100 до +100 от -10 до +10 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(3-10-4-|^изм|+0,05) | |
| Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В | от 0 до 100/V2 от 0 до 10/V2 | |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В: - в диапазоне измерений от 0 до 100/V2 В - в диапазоне измерений от 0 до 10/V2 В | ±(2,4 10-3 ■ Цизм+2,7 ■ 10-2) ±(910-4Цизм+1,8 10-3) | |
| IOLITE-16хLV | Количество измерительных каналов | 16 |
| Диапазоны измерений напряжения постоянного тока, В | от -200 до +200 от -10 до +10 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -200 до +200 В - в диапазоне измерений от -10 до +10 В | ±(3-10-4-|Цизм|+0,04) ±(3-10-4-|Цизм|+0,002) |
| Модификация | Наименование характеристики | Значение |
| IOLITE-^LV | Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В | от 0 до 200/V2 от 0 до 10/V2 |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В: - в диапазоне измерений от 0 до 200/V2 В - в диапазоне измерений от 0 до 10/V2 В | ±(2,4 10-3 ■ Цизм+2,7 ■ 10-2) ±(910-4Цизм+1,8 10-3) | |
| IOLITE-8xSTGS | Количество измерительных каналов | 8 |
| Диапазоны измерений напряжения постоянного тока, В | от -1 до +1 от -0,1 до +0,1 от -0,02 до +0,02 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -1 до +1 В - в диапазоне измерений от -0,1 до +0,1 В - в диапазоне измерений от -0,02 до +0,02 В | ±(3-10-4-|Цизм|+3-10-4) ±(3-10-4-|Цизм|+1,2-10-4) ±(3 10-4|Цизм|+1,04-10-4) | |
| IOLITE-8хRTD, IOLITEd-8хRTD | Количество измерительных каналов | 8 |
| Диапазоны измерений напряжения постоянного тока, В | от -1 до +1 от -0,1 до +0,1 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -1 до +1 В - в диапазоне измерений от -0,1 до +0,1 В | ±(2-10-4-|Цизм|+1,1'10-4) ±(2-10-4-|Цизм|+2-10-5) | |
| Диапазон измерений сигналов от термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000, Pt2000 по ГОСТ 6651-2009 в температурном эквиваленте, °С | от -200 до +850 | |
| Пределы допускаемой абсолютной погрешности измерений сигналов от термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000, Pt2000 по ГОСТ 6651-2009 в температурном эквиваленте, °С | ±(5-10-4-|Тизм|+0,2) |
| Модификация | Наименование характеристики | Значение |
| IOLITE^RTD, IOLITEd^RTD | Диапазоны измерений электрического сопротивления постоянному току, Ом | от 0 до 10000 от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом: - в диапазоне измерений от 0 до 10000 Ом - в диапазоне измерений от 0 до 1000 Ом | ±(2'10-4-^изм+1) ±(2-10-4-Яизм+0,1) | |
| IOLITEd-8xTH, IOLITE-8xTH | Количество измерительных каналов | 8 |
| Диапазоны измерений сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С: - типа K - типа J - типа T - типа R - типа S - типа N - типа E - типа B | от -270 до +1372 от -210 до +760 от -270 до +400 от 0 до +1768 от 0 до +1768 от -270 до +1300 от -270 до +1000 от 0 до +1820 | |
| Пределы допускаемой абсолютной погрешности измерений сигналов от термоэлектрических преобразователей типа K, J, T, R, S, N, E, C, B по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С | ±(2-10-4-|Тизм|+0,5)1 | |
| Диапазоны измерений напряжения постоянного тока, В | от -1 до +1 от -0,1 до +0,1 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -1 до +1 В - в диапазоне измерений от -0,1 до +0,1 В | ±(2-10-4-|Цизм|+1'10-4) ±(2 10-4 ■ |Цизм|+1 10-5) |
| Модификация | Наименование характеристики | Значение |
| IOLITEd-4xCNT, IOLITE-4xCNT | Количество измерительных каналов | 4 |
| Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход), Г ц | от 1 до 1107 | |
| Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) | ±110-4 |
| Модификация модуля/ тип шасси | Габаритные размеры (высотахдлинахширина), мм, не более | Масса, кг, не более |
| IOLITEdi -1 х ACC | 82x62x28 | 0,13 |
| MLn'H^LA | 128x128x30 | 0,31 |
| IOLITEdi -1 х STG | 71x62x28 | 0,13 |
| IOLITEd-6xSTG, IOLITE-6xSTG | 128x115x30 | 0,34 |
| IOLITE-16хLV | 128x115x30 | 0,23 |
| IOLITEdi - 8хLV, IOLITEi-8хLV | 128x128x30 | 0,31 |
| IOLITE^RTD, IOLITEd- 8хRTD | 128x115x30 | 0,26 |
| IOLITEd-8xTH, IOLITE-8xTH | 128x115x30 | 0,23 |
| IOLITE-8xSTGS | 128x118x30 | 0,34 |
| IOLITEd-4xCNT, IOLITE-4xCNT | 128x115x30 | 0,30 |
| IOLITE-R12 | 483x148x133 | 3,10 |
| IOLITE-R8 | 266x169x139 | 2,60 |
| IOLITE-R8r | 321x155x151 | 2,60 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В: - для одноканальных модулей - для многоканальных модулей | от 12 до 48 от 9 до 48 |
| Рабочие условия измерений: - температура окружающей среды, °С: - для одноканальных модулей - для многоканальных модулей в независимом исполнении - для многоканальных модулей в корпусном исполнении - относительная влажность (без конденсации), %, не более | от -20 до +60 от -40 до +85 от -10 до +50 от -40 до +85 (опционально) 95 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку модулей любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль преобразователей напряжения аналого-цифровой IOLITE | - | 1 шт. |
| Блок питания* | - | 1 шт. |
| Интерфейсный кабель для подключения к персональному компьютеру* | - | 1 шт. |
| Руководство по эксплуатации | IOLITE.01-202^ | 1 экз. |
| * По заказу. | ||
приведены в разделе 3.3 «Простое измерение» руководства по эксплуатации IOLITE.01-2021РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
IOLITE-QM-2021 «Модули преобразователей напряжения аналого-цифровые IOLITE. Стандарт предприятия».
Правообладатель
DEWESOFT d.o.o., Словения
Место нахождения и адрес юридического лица: Gabrsko 11a, 1420 Trbovlje, Slovenia
| Зарегистрировано поверок | 76 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
