| Номер в госреестре | 86338-22 |
| Наименование СИ | Измерители малых токов |
| Обозначение типа СИ | B2980B |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2022 |
| Срок свидетельства | 05.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители малых токов В2980B Назначение средства измерений
Измерители малых токов В2980В (далее - измерители) предназначены для измерений силы и напряжения постоянного тока, электрического сопротивления, электрического заряда и воспроизведения напряжения постоянного тока.
Конструктивно измерители выполнены в виде моноблока в настольном исполнении. На передней панели расположены кнопки управления и 6,5-разрядный цветной жидкокристаллический дисплей, имеющий несколько режимов просмотра данных. Управление режимами работы производится вручную с лицевой панели либо дистанционно через интерфейсы USB 2.0, LAN, GPIB, LXI Core. Данные могут быть представлены в цифровом и графическом форматах.
Принцип действия измерителей основан на преобразовании входного напряжения или силы тока при помощи АЦП в цифровой код с применением высокоомных входных цепей и предварительного усиления тока. Измерение электрического сопротивления осуществляется путем подачи на исследуемый объект испытательного напряжения от встроенного источника, измерении протекающего тока и пересчёте сопротивления по закону Ома. Измерение электрического заряда осуществляется путем измерения напряжения на исследуемом объекте, который через встроенный прецизионный конденсатор заряжается от внутреннего источника тока. Управление процессами измерений осуществляется при помощи встроенного микропроцессора с предустановленным программным обеспечением.
Измерители выпускаются в четырех модификациях: В298Ш, В2983B, В2985B, В2987B имеющие одинаковый диапазон измерений силы постоянного тока и отличающиеся функциональными возможностями и способом питания. Высокая скорость измерений (20000 изм./с) позволяет регистрировать переходные процессы, выводить на дисплей вольт-амперные характеристики (ВАХ). Модификации В2985B и В2987B имеют встроенный источник постоянного напряжения до 1000 В, что позволяет использовать их для измерений электрического сопротивления.
Питание модификаций В298Ш и В2985B осуществляется от сети переменного напряжения. Питание модификаций В2983B и В2987B осуществляется как от сети переменного напряжения, так и от литий-ионных аккумуляторных батарей, входящих в комплектность.
Самоклеящаяся этикетка с заводским (серийным) номером, состоящим из буквенноцифирного обозначения, однозначно идентифицирующим каждый экземпляр измерителей размещена на задней панели.

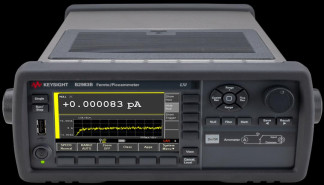

Общий вид измерителей, с указанием места нанесения знака утверждения типа, места пломбировки от несанкционированного доступа, представлен на рисунках 1 и 2.
Место нанесения знака утверждения типа
б) Общий вид измерителей малых токов модификаций B2981B, B2983B, панель задняя и место нанесения заводского (серийного) номера
Рисунок 1 - Общий вид измерителей малых токов модификаций B2981B, B2983B место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа
Место нанесения знака утверждения типа
KEYSIGHT d2987B Electrometer/High Resistance Meter LXf
I
null vcttaoesource: +1000.000 v ^ amps
+0.000087 pA COOL *■ (0> +20.00000 V | 24.85aC Д* 30.003RH -
Sot B*ca9l < ►
Null FK»r Mcth
Voltage _1_ on Source *r
SPEED RANGE Zoom I « Syslem
Noimal AUTO OFF CI,aI A"l>s ta,f
♦Z.OOtA '
а) Общий вид измерителей малых токов модификаций B2985B, B2987B панель
передняя
Место нанесения заводского (серийного) номера
Место пломбировки
Intfftock НитМИу
'Е~ -
СРЮ © »*••« •
to е-Ппс:
б) Общий вид измерителей малых токов модификаций B2985B, B2987B, панель задняя и место нанесения заводского (серийного) номера
Рисунок 2 - Общий вид измерителей малых токов модификаций B2985B, B2987B место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа
Программное обеспечение (ПО) предназначено для управления работой источников-измерителей. Метрологически значимая часть указана в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные (признаки) П | ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | B2980B Series Firmware |
| Номер версии (идентификационный номер ПО) | Не ниже 2.0.1608.8800 |
| Цифровой идентификатор ПО | - |
Таблица 2- Метрологические характеристики измерителей модификаций В298Ш, В2983В
| Наименование характеристики | Значение | |
| Диапазон измерений силы постоянного тока, мА | от -20 до +20 | |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А, в диапазоне: - от минус 2 пА до плюс 2 пА включ. - от минус 20 пА до плюс 20 пА включ. - от минус 200 пА до плюс 200 пА включ. - от минус 2,0 нА до плюс 2,0 нА включ. - от минус 20 нА до плюс 20 нА включ. - от минус 200 нА до плюс 200 нА включ. - от минус 2,0 мкА до плюс 2,0 мкА включ. - от минус 20 мкА до плюс 20 мкА включ. - от минус 200 мкА до плюс 200 мкА включ. - от минус 2,0 мА до плюс 2,0 мА включ. - от минус 20 мА до плюс 20 мА включ. | ±(110-2I- ±(5,0 10-3 ±(5,0 10-3 ±(2,0 10-3 ±(2,0 10-3 ±(2,0 10-3 ±(1,010-3 ±(5,0 10-4 ±(5,0 10-4 ±(5,0 10-4 ±(5,0 10-4 | Ь3,010-15) 1) I+3,010-15) I+5,010-15) I+3,010-13) I+5,010-13) I+5,0 10-12) I+5,010-11) I+5,0 10-10) I+5,0 10-9) I+5,0 10-8) I+5,0 10-7) |
| 1) I - измеренное значение силы тока, А; | ||
Таблица 3- Метрологические характеристики измерителей модификаций В2985B, В2987В
| Наименование характеристики | Значение |
| В режиме измерений силы постоянного тока | |
| Диапазон измерений силы постоянного тока, мА | от -20 до +20 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А, в диапазоне: - от минус 2 пА до плюс 2 пА включ. - от минус 20 пА до плюс 20 пА включ. - от минус 200 пА до плюс 200 пА включ. - от минус 2,0 нА до плюс 2,0 нА включ. | ±(110-2I+3,010-15) 1) ±(5,010-3I+3,010-15) ±(5,010-3I+5,010-15) ±(2,0 10-3I+3,0 10-13) |
| Наименование характеристики | Значение |
| - от минус 20 нА до плюс 20 нА включ. | ±(2,0 10-3 I+5,0 10-13) |
| - от минус 200 нА до плюс 200 нА включ. | ±(2,0 10-3I+5,0 10-12) |
| - от минус 2,0 мкА до плюс 2,0 мкА включ. | ±(1,010-3I+5,010-11) |
| - от минус 20 мкА до плюс 20 мкА включ. | ±(5,0 10-4I+5,0 10-10) |
| - от минус 200 мкА до плюс 200 мкА включ. | ±(5,010-4I+5,010-9) |
| - от минус 2,0 мА до плюс 2,0 мА включ. | ±(5,010-4I+5,010-8) |
| - от минус 20 мА до плюс 20 мА включ. | ±(5,010-4I+5,010-7) |
| В режиме измерений напряжения постоянного тока | |
| Диапазон измерений напряжения постоянного тока, В | от -20 до +20 |
| Пределы допускаемой абсолютной погрешности | |
| измерений напряжения постоянного тока, В, | |
| в диапазоне: | |
| - от минус 2,0 до плюс 2,0 В включ. | ±(2,5 10-4 • U+4,0 10-5) 2) |
| - от минус 20 до плюс 20 В включ. | ±(2,5 -10-4 • U+4,0 -10-4) |
| В режиме воспроизведения напряжения постоянного тока | |
| Диапазон воспроизведения напряжения постоянного тока, В | от-1000 до +1000 |
| Пределы допускаемой абсолютной погрешности | |
| воспроизведения напряжения постоянного тока, В, | |
| в диапазоне: | |
| - от минус 20 до плюс 20 В включ. | ±(5,010-4U+2,010-3) |
| - от минус 1000 до плюс 1000 В включ. | ±(5,010-4U+0,1) |
| В режиме измерений электрического сопротивления | |
| Диапазон измерений электрического сопротивления, Ом | от 1105 до 11015 |
| Пределы допускаемой абсолютной погрешности измерений | |
| электрического сопротивления, Ом, | |
| в диапазоне: | |
| - от 100 кОм до 1 МОм включ. | ±(1,3510-3R+1) 3) |
| - св. 1 до 10 МОм влюч. | ±(1,3510-3R+10) |
| - св. 10 до 100 МОм включ. | ±(1,8510-3R+100) |
| - св. 100 МОм до 1 ГОм включ. | ±(2,8510-3R+1,0103) |
| - св. 1 до 10 ГОм включ. | ±(2,8510-3R+1,0104) |
| - св. 10 до 100 ГОм включ. | ±(4,110-3R+1,0105) |
| - св. 100 ГОм до 1 ТОм включ. | ±(4,510-3R+1,0106) |
| - св. 1 до 10 ТОм включ. | ±(6,25 10-3R+1,0 107) |
| - св. 10 до 100 ТОм включ. | ±(7,510-3R+1,0108) |
| - св. 1 00 ТОм до 1 ПОм включ. | ±(2,6 10-2R+1,0 109) |
| Наименование характеристики | Значение |
| В режиме измерений электрического заряда | |
| Диапазон измерений электрического заряда, нКл | от 210-4 до 2000 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, Кл, в диапазоне: - от 0,2 пКл до 2 нКл включ. - св.2 до 20 нКл включ. - св.20 до 200 нКл включ. - св.200 нКл до 2 мкКл включ. | ±(4,0 10-3 • Q+5,0 10-14) 4) ±(4,0 10-3 • Q+5,0 10-13) ±(4,010-3Q+5,010-12) ±(4,010-3Q+5,010-11) |
| 1) I - измеренное значение силы тока, А; 2) U - измеренное (воспроизводимое) значение напряжения, В; 3) R- измеренное значение электрического сопротивления, Ом; 4) Q измеренное значение электрического заряда, Кл. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 216 до 253 |
| - частота переменного тока, Гц | 50+1 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +18 до +28 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры, мм, не более: | |
| - высота | 104 |
| - ширина | 374 |
| - длина | 261 |
| Масса, кг, не более: | |
| - В298Ш | 4,3 |
| - В2983B | 4,9 |
| - В2985B | 4,5 |
| - В2987B | 5,1 |
наносится на лицевую панель измерителей в виде наклейки и на титульный лист эксплуатационной документации типографским способом
Таблица 5 - Комплектность измерителей
| Наименование | Обозначение | Количество |
| Измеритель малых токов В2980В | модификации B2981B, B2983B, B2985B, B2987B | 1 шт. |
| Комплект принадлежностей | 1 шт. | |
| Руководство по эксплуатации | В2980А.001.РЭ | 1 экз. |
приведены в разделах 3-5 документа «Измерители малых токов В2980В. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Ы0-16 до 100 А»;
Стандарт предприятия «Единые технические и метрологические требования на измерители малых токов В2980В», компания «Keysight Technologies 1пс.», США.
Правообладатель
Компания «Keysight Technologies, Inc.», США
Адрес: 1400 Fountaingrove Parkway Santa Rosa, CA 95403-1738, United States
Тел.: +1 800 829-4444
Факс: +1 800 829-4433
Web-сайт: http://www.keysight.com
E-mail: usa_orders@keysight.com
