| Номер в госреестре | 86341-22 |
| Наименование СИ | Модули преобразователей напряжения |
| Обозначение типа СИ | KRYPTON |
| Изготовитель | DEWESOFT d.o.o., Словения |
| Год регистрации | 2022 |
| Срок свидетельства | 05.08.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули преобразователей напряжения KRYPTON (далее - модули) предназначены для измерений среднеквадратических значений напряжения переменного тока, частоты следования импульсов, силы и напряжения постоянного тока, электрического сопротивления постоянному току, в том числе сигналов от термопреобразователей сопротивления и термоэлектрических преобразователей.
Принцип действия модулей основан на измерении, усилении, аналогово-цифровом преобразовании входных электрических сигналов и дальнейшей передаче измерительной информации на внешние устройства.
Конструктивно модули представляют собой устройства в моноблочном алюминиевом корпусе. На корпусе модулей расположены светодиодные индикаторы, разъемы измерительных каналов, питания, интерфейса EtherCAT.
Модули выпускаются в 16 модификациях: KRYPTONi-1хACC, KRYPTONi-1хHV, KRYPTONi-^STG, KRYPTONi-1хLV-BNC, KRYPTONi-1хTH-HV, KRYPTON- teCNT, KRYPTON^ACC, KRYPTON^ACC, KRYPTONi^LA, KRYPTON-3xSTG, KRYPTON-6xSTG, KRYPTONi^LV, KRYPTONi^LV, KRYPTONi^RTD, KRYPTONi-8xTH, KRYPTONi-16xTH, отличающихся типом входных сигналов, количеством входных каналов и типом разъемов (индексом «i» обозначается изолированное исполнение модулей).
Серийный номер наносится на маркировочную табличку модулей любым технологическим способом в виде буквенно-цифрового кода.

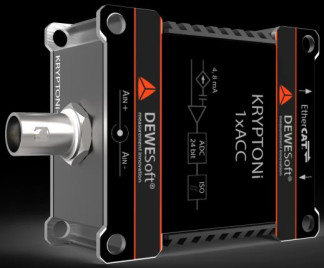

Общий вид модулей с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на модули в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.
н) модификация KRYPTON-6хSTG с разъемами типа DB9
у) маркировочная табличка с указанием места нанесения серийного номера, места нанесения
знака утверждения типа
Рисунок 1 - Общий вид модулей с указанием места нанесения серийного номера, места
нанесения знака утверждения типа
Программное обеспечение (далее - ПО) модулей состоит из встроенного и автономного
ПО.
Конструкция модулей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.
Автономное ПО предназначено для управления режимами функционирования модулей, обработки полученного сигнала и визуализации измерительной информации.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | |
| встроенное ПО | автономное ПО | |
| Идентификационное наименование ПО | Firmware | DewesoftX |
| Номер версии (идентификационный номер ПО), не ниже: - модификация KRYPTONi-^ACC | 1.13 | |
| - модификация KRYPTON-4хACC | 0.77 | |
| - модификация KRYPTON-8хACC | 0.69 | |
| - модификация KRYPTONi-1хHV | 1.1 | |
| - модификация KRYPTONi-8хLA | 3.14 | |
| - модификация KRYPTONi-1xSTG | 1.27 | |
| - модификация KRYPTON-3хSTG | 1.99 | 2021.4 |
| - модификация KRYPTON-6xSTG | 1.95 | |
| - модификация KRYPTONi-1хLV-BNC | 1.4 | |
| - модификация KRYPTONi-4хLV | 3.20 | |
| - модификация KRYPTONi-8хLV | 3.20 | |
| - модификация KRYPTONi-1хTH-HV | 0.9 | |
| - модификация KRYPTONi-8хRTD | 0.54 | |
| - модификация KRYPTONi-8xTH | 2.00 | |
| - модификация KRYPTONi-16xTH | 2.38 | |
| - модификация KRYPTON- ^CNT | 1.0 | |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Модификация | Наименование характеристики | Значение |
| KRYPTONi-lxACC, KRYPTON-4xACC, KRYPTON - 8х ACC | Количество измерительных каналов: - KRYPTONi-lxACC - KRYPTON-4xACC - KRYPTON-8xACC | 1 4 8 |
| Диапазоны измерений напряжения постоянного тока, В | от -10 до +10 от -5 до +5 от -1 до +1 от -0,2 до +0,2 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -10 до +10 В - в диапазоне измерений от -5 до +5 В - в диапазоне измерений от -1 до +1 В - в диапазоне измерений от -0,2 до +0,2 В | ±(3-10-4-|^изм|+2,2-10-3) ±(3-10-4-|^изм|+1,2-10-3) ±(3-10-4-|^изм|+4-10-4) ±(3-10-4-|^изм|+2,4-10-4) | |
| Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В | от 0 до 10/V2 от 0 до 5/V2 от 0 до 1/V2 от 0 до 0,2/V2 | |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В: - в диапазоне измерений от 0 до 10/V2 В - в диапазоне измерений от 0 до 5/V2 В - в диапазоне измерений от 0 до 1/V2 В - в диапазоне измерений от 0 до 0,2/V2 В | ±(910-4 ^изм+1,8 10-3) ±(910-4 ^изм+1,8 10-3) ±(910-4 ^изм+1,8 10-4) ±(910-4 ^изм+6,010-5) | |
| KRYPTONi-1xHV | Количество измерительных каналов | 1 |
| Диапазон измерений напряжения постоянного тока, В | от -1000 до +1000 |
| Модификация | Наименование характеристики | Значение |
| KRYPTONi-^^ | Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(3-10-4-|6гизм|+0,2) |
| Диапазон измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В | от 0 до 1000/V2 | |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В | ±(2,4 10-3 • Цизм+6 10-2) | |
| KRYPTONi^LA | Количество измерительных каналов | 8 |
| Диапазон измерений силы постоянного тока, мА | от -20 до +20 | |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА | ±(2 10-4|/изм|+8 10-3) | |
| KRYPTONi - 1хSTG, KRYPTON^STG, KRYPTON-6xSTG | Количество измерительных каналов: - KRYPTONi-^STG - KRYPTON-3xSTG - KRYPTON^STG | 1 3 6 |
| Диапазоны измерений напряжения постоянного тока, В | от -50 до +50 от -10 до +10 от -1 до +1 от -0,1 до +0,1 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -50 до +50 В - в диапазоне измерений от -10 до +10 В - в диапазоне измерений от -1 до +1 В - в диапазоне измерений от -0,1 до +0,1 В | ±(3 10-4 • | Цизм|+1,01 10-2) ±(3 -10-4 • | Цизм+2,1 -10-3) ±(3-10-4-|Цизм|+3-10-4) ±(3 10-4 • | Цизм|+1,2 10-4) | |
| Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В | от 0 до 50/V2 от 0 до 10/V2 от 0 до 1/V2 от 0 до 0,1/V2 |
| Модификация | Наименование характеристики | Значение |
| KRYPTONi - ^STG, KRYPTON-3хSTG, KRYPTON-6xSTG | Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В: - в диапазоне измерений от 0 до 50/V2 В - в диапазоне измерений от 0 до 10/V2 В - в диапазоне измерений от 0 до 1/V2 В - в диапазоне измерений от 0 до 0,1/V2 В | ±(2,4 10-3 ■ Цизм+2,7 ■ 10-2) ±(9 10-4 ■ Цизм+1,8 10-3) ±(9 10-4 ■ Цизм+1,8 10-4) ±(9 10-4 ■ Цизм+6,0 10-5) |
| KRYPTONi-1хLV-BNC | Количество измерительных каналов | 1 |
| Диапазоны измерений напряжения постоянного тока, В | от -50 до +50 от -10 до +10 от -1 до +1 от -0,1 до +0,1 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -50 до 50 В - в диапазоне измерений от -10 до 10 В - в диапазоне измерений от -1 до 1 В - в диапазоне измерений от -0,1 до 0,1 В | ±(3 10-4 -1 Цизм|+1,01 10-2) ±(3-10-4-|Цизм|+2,1-10-3) ±(3-10-4-|Цизм|+3-10-4) ±(3-10-4-|Цизм|+1,2-10-4) | |
| Диапазоны измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В | от 0 до 50/V2 от 0 до 10/V2 от 0 до 1/V2 от 0 до 0,1/V2 | |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В: - в диапазоне измерений от 0 до 50/V2 В - в диапазоне измерений от 0 до 10/V2 В - в диапазоне измерений от 0 до 1/V2 В - в диапазоне измерений от 0 до 0,1/V2 В | ±(2,4 10-3 ■ Цизм+2,7 ■ 10-2) ±(9 10-4 ■ Цизм+1,8 10-3) ±(9 10-4 ■ Цизм+1,8 10-4) ±(9 10-4 ■ Цизм+6,0 10-5) |
| Модификация | Наименование характеристики | Значение |
| KRYPTONi^LV, KRYPTONi^LV | Количество измерительных каналов: - KRYPTONi^LV - KRYPTONi^LV | 4 8 |
| Диапазоны измерений напряжения постоянного тока, В | от -50 до +50 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(3-10-4-|Цизм|+5-10-3) | |
| Диапазон измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В | от 0 до 50/V2 | |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 1 кГц, В | ±(2,4 -10-3 • Цизм+2,7 • 10-2) | |
| KRYPTONi- 1хTH-HV | Количество измерительных каналов | 1 |
| Диапазон измерений сигналов от термоэлектрических преобразователей типа K по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С | от -270 до +1372 | |
| Пределы допускаемой абсолютной погрешности измерений сигналов от термоэлектрических преобразователей типа K по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С | ±(2-10-4-|Гизм|+0,5)* | |
| KRYPTONi-8хRTD | Количество измерительных каналов | 8 |
| Диапазоны измерений напряжения постоянного тока, В | от -1 до +1 от -0,1 до +0,1 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -1 до +1 В - в диапазоне измерений от -0,1 до +0,1 В | ±(2 10-4 • | Цизм|+1,1 10-4) ±(2-10-4-|Цизм|+2-10-5) | |
| Диапазон измерений сигналов от термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000, Pt2000 по ГОСТ 6651-2009 в температурном эквиваленте, °С | от -200 до +850 | |
| Пределы допускаемой абсолютной погрешности измерений сигналов от термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000, Pt2000 по ГОСТ 6651-2009 в температурном эквиваленте, °С | ±(5-10-4-|Гизм|+0,2) |
| Модификация | Наименование характеристики | Значение |
| KRYPTONi^RTD | Диапазоны измерений электрического сопротивления постоянному току, Ом | от 0 до 10000 от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом: - в диапазоне измерений от 0 до 10000 Ом - в диапазоне измерений от 0 до 1000 Ом | ±(2'10-4-^изм+1) ±(2-10-4-Яизм+0,1) | |
| KRYPTONi-8xTH, KRYPTONi-16xTH | Количество измерительных каналов: - KRYPTONi - 8xTH - KRYPTONi - 16xTH | 8 16 |
| Диапазоны измерений сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С: - типа K - типа J - типа T - типа R - типа S - типа N - типа E - типа B | от -270 до +1372 от -210 до +760 от -270 до +400 от 0 до +1768 от 0 до +1768 от -270 до +1300 от -270 до +1000 от 0 до +1820 | |
| Пределы допускаемой абсолютной погрешности измерений сигналов от термоэлектрических преобразователей типа K, J, T, R, S, N, E, B по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С | ±(2-10-4-|Тизм|+0,5)1 | |
| Диапазоны измерений напряжения постоянного тока, В | от -1 до +1 от -0,1 до +0,1 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: - в диапазоне измерений от -1 до +1 В - в диапазоне измерений от -0,1 до +0,1 В | ±(2-10-4-|^изм|+1'10-4) ±(2 10-4-|^изм|+1 10-5) |
| Модификация | Наименование характеристики | Значение |
| KRYPTON-^CNT | Количество измерительных каналов | 1 |
| Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход), Г ц | от 1 до 1107 | |
| Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) | ±110-4 |
| Модификация | Габаритные размеры (высотахдлинахширина), мм, не более | Масса, кг, не более |
| KRYPTONi-^ACC | 62x56x29 | 0,25 |
| KRYPTON^ACC | 213x39x56 | 0,70 |
| KRYPTON^ACC | 213x54x56 | 1,00 |
| KRYPTONi-^^ | 62x56x36 | 0,30 |
| KRYPTONi^LA | 213x54x56 | 1,00 |
| KRYPTON-^STG | 62x56x29 | 0,25 |
| KRYPTON^STG | 213x39x56 | 0,74 |
| KRYPTON-6xSTG | 213x54x56 | 1,10 |
| KRYPTONi-1хLV-BNC | 62x56x29 | 0,25 |
| KRYPTONi^LV | 213x39x56 | 0,70 |
| KRYPTONi-8хLV | 213x54x56 | 1,00 |
| KRYPTONi-1хTH-HV | 62x56x36 | 0,30 |
| KRYPTONi-8хRTD | 213x39x58 | 0,72 |
| KRYPTONi-8xTH | 213x39x56 | 0,72 |
| KRYPTONi-16xTH | 213x54x56 | 1,00 |
| KRYPTON-1хCNT | 62x56x29 | 0,25 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 9 до 48 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от -40 до +85 от 5 до 100 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку модулей любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль преобразователей напряжения KRYPTON | - | 1 шт. |
| Блок питания | PS-120-L1T8m (по запросу) | 1 шт. |
| Интерфейсный кабель для подключения к персональному компьютеру | L1T8f-RJ45-1M (по запросу) | 1 шт. |
| Руководство по эксплуатации | КРИПТОН.03 -2021РЭ | 1 экз. |
приведены в разделе 3.3 «Простые измерения» руководства по эксплуатации КРИПТОНА -2021РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«KRYPTON-QM-2021. Модули преобразователей напряжения KRYPTON. Стандарт предприятия».
Правообладатель
DEWESOFT d.o.o., Словения
Место нахождения и адрес юридического лица: Gabrsko 11a, 1420 Trbovlje, Slovenia
