| Номер в госреестре | 86346-22 |
| Наименование СИ | Системы дефектоскопические ультразвуковые |
| Обозначение типа СИ | FAAST-PA |
| Изготовитель | Socomate International, Франция |
| Год регистрации | 2022 |
| Срок свидетельства | 05.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы дефектоскопические ультразвуковые FAAST-PA предназначены для обнаружения и измерения глубины залегания дефектов, а также измерения толщины изделий из металлов и их сплавов.
Конструктивно система дефектоскопическая ультразвуковая FAAST-PA состоит из ультразвукового прибора (электронного блока), к которому подключается многоэлементный ультразвуковой преобразователь ME128-LMP14, и персонального компьютера.
Принцип действия системы дефектоскопической ультразвуковой FAAST-PA основан на методе иммерсионного ультразвукового импульсного отражения. Метод основан на особенностях распространения УЗ импульса (далее УЗ) в жидких и твердых средах, а также его отражения от границы раздела сред. Излучение и прием УЗ колебаний производится многоэлементными преобразователями (ПЭП) через измерительные каналы системы дефектоскопической. УЗ волны от ПЭП до объекта контроля распространяются через жидкость.
Система дефектоскопическая ультразвуковая FAAST-PA имеет возможность передавать несколько ультразвуковых лучей, мульти-ориентированных или мульти-фокусированных.
Система может комплектоваться стандартными образцами с искусственным дефектом для проведения настройки.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и наносится на корпус электронного блока на задней панели.

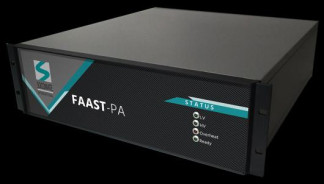

Общий вид систем дефектоскопических ультразвуковых FAAST-PA представлен на рисунках 1 и 2.
Пломбирование систем дефектоскопических ультразвуковых FAAST-PA не предусмотрено.
Система дефектоскопическая ультразвуковая FAAST-PA имеет в своем составе программное обеспечение, идентификационные данные которого приведены в таблице 1.
Внешнее программное обеспечение UT View предназначено для обработки результатов измерений. Встроенное программное обеспечение предназначено для управления элементами системы (формирования и обработки ультразвуковых лучей) и обработки полученной информации.
Метрологически значимая часть ПО записана в энергонезависимую память системы дефектоскопической ультразвуковой FAAST-PA и защищена кодом производителя. При работе пользователь не имеет возможности вносить изменения в результаты измерений.
Уровень защиты встроенного программного обеспечения «высокий», внешнего программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | встроенное | UT View |
| Номер версии (идентификационный номер) | - | не ниже 2.1. |
| Цифровой идентификатор | - | не доступно |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины залегания дефекта, мм | от 2 до 180 |
| Диапазон измерений толщины, мм | от 2 до 200 |
| Дискретность отсчета, мм | 0,001 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм | ± (0,5 + 0,01Y), где Y -измеренное значение глубины залегания дефекта, мм |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм | ± (0,5 + 0,01Н), где Н - измеренное значение толщины, мм |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов, шт | 128 |
| Диапазон установки скорости распространения ультразвука в материале, м/с | от 500 до 10000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 110 до 230 50 |
| Габаритные размеры ультразвукового прибора (электронного блока) (длинахширинахвысота), мм, не более | 134x450x500 |
| Масса ультразвукового прибора (электронного блока) блока, кг, не более | 15 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
Знак утверждения типа наносится
на корпус ультразвукового прибора (электронного блока) с помощью наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система дефектоскопическая ультразвуковая в составе: - ультразвуковой прибор (электронный блок) - многоэлементный ультразвуковой преобразователь ME128-LMP14* | FAAST-PA | 1 шт. |
| Программное обеспечение | UT View | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Комплект стандартных образцов с искусственными дефектами* | - | 1 компл. |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| *- количество определяется договором поставки | ||
приведены в разделе 7.2 «Измерение» документа «Система дефектоскопическая ультразвуковая FAAST-PA. Руководство по эксплуатации».
Приказ Росстандарта от 29 декабря 2018 г. № 2842 «Об утверждении государственной поверочной схемы для средств измерений скоростей распространения и коэффициентов затухания ультразвуковых волн в твердых средах»;
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия правообладателя Socomate International.
Правообладатель
Socomate International, Франция
Адрес: 8 rue des Abbesses 77580 CRECY LA CHAPELLE, France Телефон: +33 1 6463 8109 Web-сайт: https://www.socomate.com/
