| Номер в госреестре | 86356-22 |
| Наименование СИ | Нивелиры оптико-механические с компенсатором |
| Обозначение типа СИ | MTR |
| Изготовитель | "Shangrao Haodi Imp&Exp Trading CO., LTD.", Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 09.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нивелиры оптико-механические с компенсатором MTR (далее - нивелиры) предназначены для измерения превышений методом геометрического нивелирования.
Нивелиры — геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового компенсатора.
Конструктивно нивелиры выполнены в виде единого блока, включающего в себя зрительную трубу с прямым изображением, компенсатор с воздушным демпфером, вертикальную осевую систему с горизонтальным лимбом и несъёмную подставку (трегер) с тремя подъёмными винтами. В основании подставки располагается отверстие с резьбой для крепления на штатив.
Нивелиры приводятся в рабочее положение подъемными винтами по круглому установочному уровню. Встроенный оптический или механический визир и горизонтальные наводящие винты с бесконечным ходом обеспечивают наведение на нивелирную рейку в горизонтальной плоскости. Отсчет по рейке выполняется визуально.
Нивелиры выпускаются в пяти модификациях: B40, B30, B20, SAL32, SAL24, которые различаются между собой внешним видом, значениями метрологических и технических характеристик.
Заводской номер нивелиров в числовом формате указывается методом печати на маркировочной наклейке, расположенной на корпусе.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид нивелиров приведен на рисунке 1.

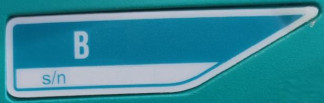

Общий вид маркировочной наклейки для модификаций B40, B30, B20 представлен на рисунке 2.
Общий вид маркировочной наклейки для модификаций SAL32, SAL24 представлен на рисунке 3.
MTR B40 MTR SAL24, MTR SAL32
Рисунок 1 - Общий вид нивелиров
В процессе эксплуатации нивелир не предусматривает внешних механических или электронных регулировок.
Пломбирование крепёжных винтов корпуса нивелиров не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | B40 | B30 | B20 | SAL32 | SAL24 |
| Пределы допускаемой абсолютной погрешности измерений превышений на 1 км двойного хода (при доверительной вероятности 0,67), мм | ±2,0 | ±1,5 | ±0,7 | ±1,0 | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | B40 | B30 | B20 | SAL32 | SAL24 |
| Увеличение зрительной трубы, крат, не менее | 24 | 28 | 32 | 32 | 24 |
| Диаметр объектива, мм, не менее | 32 | 36 | 42 | 40 | 36 |
| Угол поля зрения зрительной трубы, не менее | 1°25' | 1°20' | |||
| Коэффициент нитяного дальномера | 100±1 | ||||
| Компенсатор | Автоматический магнитный | ||||
| Пределы допускаемой систематической погрешности компенсатора на 1' наклона оси нивелира, " | ±0,5 | ||||
| Диапазон работы компенсатора, ' | ±15 | ||||
| Рабочее значение угла i (угла между визирной осью зрительной трубы и горизонтальной плоскостью), ', не более | 10 | ||||
| Наименьшее расстояние визирования, м, не более | 0,2 | 0,3 | |||
| Цена деления горизонтального лимба, ° | 1 | ||||
| Цена деления круглого установочного уровня, '/2 мм | 10±2 | 8±2 | |||
| Значение постоянного слагаемого нитяного дальномера, м | 0 | ||||
| Наименование | Значение | ||||
| характеристики | |||||
| Модификация | B40 | B30 | B20 | SAL32 | SAL24 |
| Габаритные размеры | 215*135* | 215*135* | 215*130* | 225*130* | 225*130* |
| (Д*Ш*В), мм, не более | 135 | 150 | 145 | 150 | 150 |
| Масса, кг, не более | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
| Диапазон рабочих | от -20 до | от -20 до | от -20 до | от -20 до | от -20 до |
| температур, °С | +50 | +50 | +50 | +50 | +50 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Нивелир оптико-механический с компенсатором MTR | - | 1 шт. |
| Набор инструментов для юстировки | - | 1 шт. |
| Транспортировочный футляр | - | 1 шт. |
| Нитяной отвес | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
приведены в:
- в разделе 6 «Работа с прибором» «Нивелиры оптико-механические с компенсатором MTR. Руководство по эксплуатации»;
- в разделе Использование «Нивелиры оптико-механические с компенсатором MTR. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к средству измерений
Техническая документация «Shangrao Haodi Imp&Exp Trading CO., LTD.», Китай.
Правообладатель
«Shangrao Haodi Imp&Exp Trading CO., LTD.», Китай
Unit 617, Jin Yuan Building, No.2-2 Xiang Jiang Road, New district, Wuxi city, Jiangsu province, 214028 Chi^
