| Номер в госреестре | 86357-22 |
| Наименование СИ | Измерители мгновенных значений силы тока |
| Обозначение типа СИ | МТД48С-PXIe |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, Зеленоград |
| Год регистрации | 2022 |
| Срок свидетельства | 09.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители мгновенных значений силы тока МТД48С-РХ1е (далее - измерители) предназначены для измерений мгновенных значений силы постоянного тока по сорока восьми дифференциальным каналам.
Принцип действия измерителей мгновенных значений силы постоянного тока основан на измерении падения напряжения на эталонном резисторе, создаваемого измеряемым током. Измеряемое напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя модулей.
Измерители используются в составе информационных измерительных систем совместно с носителями модулей: модулем HMPXI AXIe-1 ФТКС.468260.186, шасси СН-14 PXIe ФТКС.469133.024, шасси СН-14 PXIe-PC ФТКС.469133.025, моноблоком PXIe-10 ФТКС.469133.026 и аналогичными, поддерживающими работу с модулями стандарта PXIe.
Измерители выполнены в виде модулей и представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.
Заводской номер наносится на плату измерителя любым технологическим способом в виде цифрового кода.

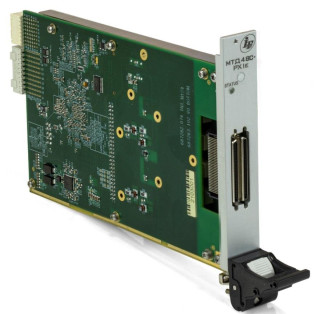

Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения заводского номера показан на рисунке 1. Общий вид измерителей мгновенных значений силы тока МТД48С-PXIe, установленных в моноблок PXIe-10 ФТКС.469133.026, приведен на рисунке 2.
Нанесение знака поверки на измерители в обязательном порядке не предусмотрено. В конструкции измерителей отсутствуют элементы регулировки и подстройки, доступные пользователю. Пломбирование измерителей не предусмотрено.
Измерители работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации в ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций undaq_math.dll, undaq_math64.dll, libundaq_math.so.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Операционная система | Windows 32-bit | Windows 64-bit | Linux 64-bit |
| Идентификационное наименование ПО | undaq_math.dll | undaq_math64.dll | libundaq_math.so |
| Номер версии ПО | не ниже 1.0 | ||
| Цифровой идентификатор ПО | 06b8 24b5 | f57c 04cd | 0dfe 5fbc |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Поддиапазоны измерений мгновенных значений силы постоянного тока, мА | от 0 до 20 от 0 до 5 |
| Пределы допускаемой относительной основной погрешности измерений мгновенных значений силы постоянного тока при минимальном периоде семплирования, %: - для поддиапазона от 0 до 20 мА - для поддиапазона от 0 до 5 мА | ±[0,03+0,015(|1м/1х|-1)] ±[0,04+0,015-(Мх|-1)1 |
| Пределы допускаемой относительной дополнительной погрешности измерений мгновенных значений силы постоянного тока при минимальном периоде семплирования от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, % | ±0,002 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +18 до +22 от 30 до 80 |
| Примечания: 1) 1м - верхняя граница диапазона измерений мгновенных значений силы постоянного тока, мА; 2) Гх - измеренное значение мгновенных значений силы постоянного тока, мА; 3) При измеренном значении, равном 0 мА, сигнал отсутствует, погрешность в этой точке не определяется. | |
| Наименование характеристики | Значение |
| Количество измерительных каналов | 48 |
| Напряжение питания постоянного тока, В | . <з Q+ 0,17ш 1 л о+ 0,60 + 3,3- 0,17; +12- 0,60 |
| Динамическая сила тока потребления по цепи «12 В», А, не более | 0,7 |
| Электрическое сопротивление изоляции гальванической развязки между каналами, а также между каналами и корпусом, МОм, не менее | 20 |
| Электрическая прочность гальванической развязки между каналами, а также между каналами и корпусом, В, не менее | 200 |
| Минимальный период семплирования, мкс, не более | 416 |
| Шаг установки периода семплирования, мкс | 1 |
| Г абаритные размеры (ширина х высота х длина), мм, не более | 130,5 х 20,0 х 213,8 |
| Масса, кг, не более | 0,41 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более | от +5 до +40 80 |
| Средняя наработка на отказ, ч | 20 000 |
| Средний срок службы, лет | 10,5 |
наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной графики и на маркировочную табличку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель мгновенных значений силы тока МТД48С-PXIe | ФТКС.468266.094 | 1 шт. |
| Комплект ПО модулей Информтест | ФТКС.85001-01 | 1 экз.* |
| Измеритель мгновенных значений силы тока МТД48С-PXIe. Руководство по эксплуатации | ФТКС.468266.094РЭ | 1 экз. |
| Измеритель мгновенных значений силы тока МТД48С-PXIe. Паспорт | ФТКС.468266.094ПС | 1 экз. |
| Модули Информтест DAQ Управляющая панель Qt Руководство оператора | ФТКС.67010-01 34 01 | 1 экз. |
| Модули Информтест DAQ Драйвер Руководство системного программиста | ФТКС.77010-01 32 01 | 1 экз. |
| Опись компакт-диска (CD) «Комплект ПО модулей Информтест» | ФТКС.85001-01 90 ОП1 | 1 экз.* |
| Устройство ИОН-M | ФТКС.687420.162 | 1 шт.* |
| Устройство УКСИ68 | ФТКС.687420.031 | 1 шт.* |
| Кабель К-УКСИ | ФТКС.685621.002 | 1 шт.* |
| Кабель ТТТТТТВ | ФТКС.685621.038 | 1 шт.* |
| Кабель ТТТТТТ2 | ФТКС.685621.099 | 1 шт.* |
| Кабель ТТТТТТ | ФТКС.685621.536 | 1 шт.* |
| * В соответствии с заказом | ||
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
ФТКС.468266.094ТУ «Измерители мгновенных значений силы тока M^48C-PXIe. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») Место нахождения и адрес юридического лица: 124482, г. Москва, Зеленоград, Савёлкинский проезд, д. 4., этаж 6, пом. XIV ком. 1 ИНН 7735126740
| Зарегистрировано поверок | 48 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
