| Номер в госреестре | 86359-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШП-0,66 У3 |
| Изготовитель | Федеральное казенное учреждение "Исправительная колония № 1" Управления федеральной службы исполнения наказаний по Костромской области (ФКУ ИК-1 УФСИН России по Костромской области), г. Кострома |
| Год регистрации | 2022 |
| Срок свидетельства | 09.08.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШП-0,66 У3 (далее трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы являются масштабными измерительными преобразователями. Конструктивно состоят из витого, ленточного магнитопровода, изолированного полиэтиленовыми прокладками, корпуса из трудногорючего самозатухающего поликарбоната. Выводы первичной обмотки, включаемой в цепь измеряемого тока, обозначены Л1 и Л2, выводы вторичной обмотки, к которой подключаются приборы, обозначены И1 и И2. Трансформатор тока изготовлен шинным с первичной обмоткой, выполненной в виде съёмной шины или без шины с использованием силового кабеля линии. Климатическое исполнение У, категория размещения 3 по ГОСТ 15150-69.
К трансформаторам данного типа относятся трансформаторы тока ТШП-0,66 У3 с метрологическими характеристиками, указанными в таблице 1 .
Для предотвращения доступа к вторичной обмотке и сердечнику трансформатора на корпусе в месте установки соединительных винтов корпуса предусмотрено место для нанесения оттиска поверительного клейма. Выводы вторичной обмотки трансформатора закрываются прозрачной пластиковой крышкой, пломбируемой после установки трансформатора. Заводской номер, нанесен на маркировочной наклейке под прозрачной пластиковой крышкой в виде цифрового обозначения.

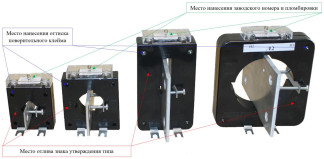

Общий вид средства измерений с местами: пломбировки, нанесения оттиска поверительного клейма, заводского номера и знака утверждения типа изображены на рисунке 1 .
Рисунок 1 - Общий вид трансформаторов тока ТШП-0,66 У3 с указанием мест пломбировки, знака утверждения типа, нанесения заводского номера и оттиска поверительного клейма
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Класс точности вторичной обмотки: | 0,2S; 0,2; 0,5S; 0,5; 1 |
| Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, ВА коэффициентом мощности cos ф2 = 1, ВА | 3; 5; 10; 15 1; 2; 2,5 |
| Номинальный первичный ток, А | 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000 |
| Номинальный коэффициент безопасности приборов, не более | 10 |
| Наименование характеристики | Значение |
| Габаритные размеры (ширинах высотах длина), мм, не более ТШП-0,66 У3 (от 200 А до 400 А) ТШП-0,66 У3 (от 500 А до 800 а) ТШП-0,66 У3 (от 1000 А до 2000 А) | 70х91х111 87х105х136 88х161х180;144х161х180 |
| Масса, в зависимости от первичного тока и коэффициента трансформации, кг | ,5 5 ,4 0, |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, не более % | -45 ... 40 98 |
| Срок службы, лет | 30 |
наносится: - типографским способом на титульном листе паспорта трансформатора;
- методом отливки на корпус изделия при производстве.
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТШП-0,66 У3 | 1 шт. |
| Паспорт | ИКП.Э.110.000.002ПС | 1 экз. |
| Руководство по эксплуатации | ИКП.Э.110.000.001РЭ | 1 экз. |
| Держатели крепления на монтажную поверхность | 4 шт. | |
| Шина | 1 шт. | |
| Планка для крепления шины | 1 шт. | |
| Винты для крепления шины | 2 шт. |
приведены в разделе «Устройство и работа трансформатора тока» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к трансформаторам тока ТШП-0,66 У3
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока;
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки;
ТУ 27.11.42-006-08826343-2009 «Трансформаторы тока типа ТОП и ТШП».
Правообладатель
Федеральное казенное учреждение «Исправительная колония № 1» Управления федеральной службы исполнения наказаний по Костромской области (ФКУ ИК-1 УФСИН России по Костромской области)
Адрес: 156019, Костромская область, г. Кострома, ул. Петра Щербины, 21 тел./факс (4942) 32-46-62, 42-65-72 ИНН 4401017104
